第一個故障很顯然的是電源一部分比較嚴重短路故障，拆卸電子琴電源部件(電源適配器)檢查，發覺220V，12V電源變壓器線圈，略微一振動便會與常見問題的2個金屬片相連，導致電源短路故障。因此在變壓器鐵芯與電源插頭金屬片中間貼墊幾層絕緣膠布就可以。

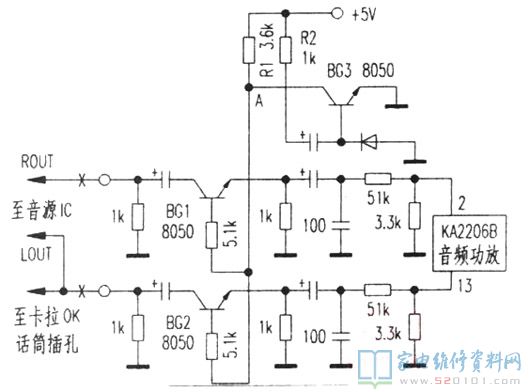

第二個故障涉及到的范疇無非兩絕大多數，第一部分是音源，第二一部分是音頻變大。測繪工程有關部分電源電路見圖下所顯示。最先檢查音頻放絕大多數，選用影響法，用醫用鑷子碰觸功放機電子器件的②、13腳均有溝通交流聲發生，表明功放集成塊工作中一切正常。因此猜疑故障在音源一部分，應查5V工作電壓一切正常，檢查晶振電路兩邊均有2V上下工作電壓，一切正常。因為手頭上沒有音源IC的檢修主要參數，難以明確IC工作中能否一切正常，因此必須檢查該音源IC，方式是斷開音源導出至音頻放大儀的通道，如下圖中打×點，用話筒線接入音源導出，到卡拉OK功放器的麥克風插口，開啟功放器，運行電子琴并演奏，有聲音導出，從而可以明確音源一部分沒有問題。

回過頭再去檢查音源至功放機中間的音頻放絕大多數，查配電狀況，發覺A點無工作電壓，拆下來R1檢查，電阻值為無窮(引路)，導致BG1、BG2無法得到偏置而沒法工作中，將R1拆換后，故障清除。
