文中小編買了一個全自動煮蛋器,蛋可蒸1/4熟、半生熟、全熟,可隨意選擇。一次可煮1至4個蛋,約10分鐘,這類蒸蛋器的造型設計較為新奇時尚潮流(見圖1),煮蛋時紅燈亮,蛋熟后信號燈亮,其基本原理如下所示。
一、電路圖講解

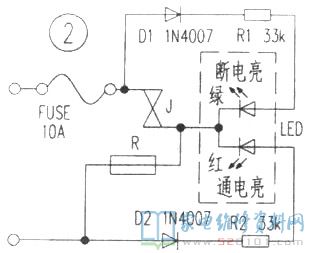

圖中它的電路設計圖。電源電路由密封性電熱器R、熱繼電器J、LED兩色顯示燈構成。電熱器和熱繼電器緊貼在水槽的底端(見圖3)。開關電源接入后,電流量根據熔斷絲F、熱繼電器J、LED、電熱器R組成控制回路,這時紅燈亮,電熱器逐漸升溫。這時器皿內的水逐漸升溫,水伴隨著溫度而揮發,蛋逐漸升溫,當器皿內的水蒸發完后,因?yàn)槠髅笤俅伪患訙兀?dāng)溫度超過熱繼電器的額定值,比如100℃時,汽車?yán)^電器的觸點被斷掉,鮮紅色顯示燈滅掉.翠綠色顯示燈被照亮,告之蛋已煮開。
應用前,依據煮蛋的總數,在盆子中放水的是多少,附帶專用型的燒杯來量取,在量杯的底端還配有戳破雞蛋殼的尖針,煮蛋前要它將雞蛋殼一端刺一下,那樣可防止蛋在加溫操作過程中產生雞蛋殼開裂。這兒說的水槽是鐵質的,表層開展灰黑色空氣氧化解決,相近膠木粉款式。
這一煮蛋器的款式新奇美觀大方,構造合理恰當,在表面看不出來有安裝螺絲,找了好長時間,總算發覺它安裝的精妙處,在煮蛋器底端正中間有一塊環形的鎖扣式地腳螺栓后蓋板。因此嘗試在后蓋板正中間用麻花鉆鉆了一個孔,隨后用螺絲刀把它撬了出去,見圖4右上方。煮蛋器上、下2個部位的融合只靠其底端正中間一個地腳螺栓來固定不動,不容易發生分毫的松脫狀況,這也是它構造的一大特性。依據使用說明書,可根據滿載評測其特性與優劣,即不放水接入開關電源,逐漸時紅燈亮,當溫度做到一定時熱繼電器斷掉,信號燈亮,表明控制回路完好無損,不然給予掉換。
