新式歐牌超聲波加濕器電源電路和檢修

超聲波加濕器是中國北方地區和中西部嚴寒干躁地域一二線城市家中應用的一種節能型家用電器，能控制室內空氣質量，增加濕度，靜電消除，消毒殺菌除灰，預防疾病運動健身，滋養肌膚。文中詳細介紹新式歐牌超聲波加濕器電源電路和檢修，僅供參考。

一、電路圖講解

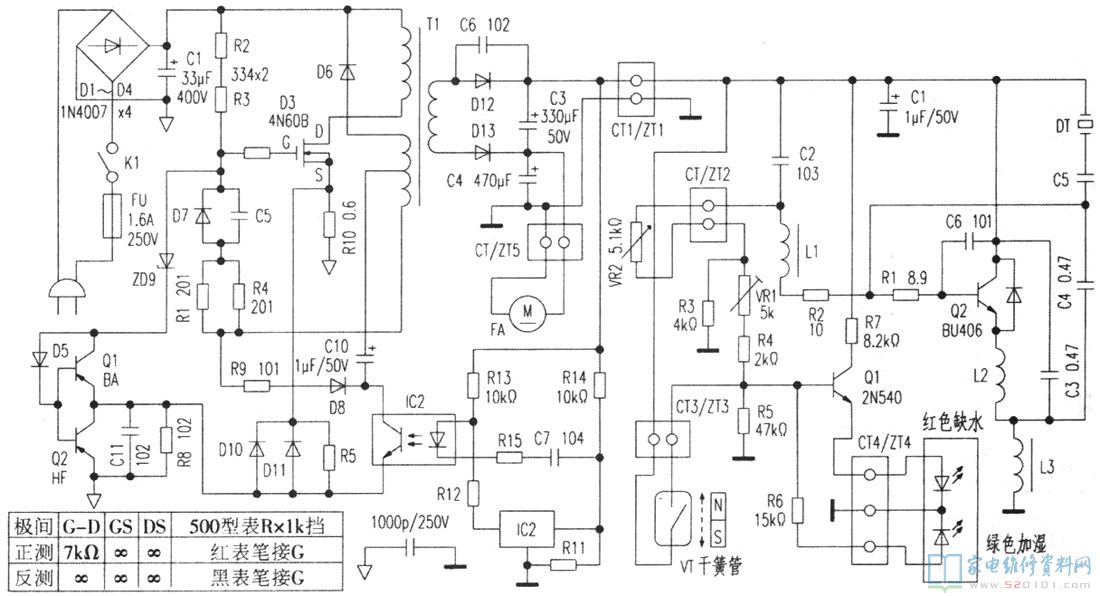

整體電源電路如圖下所顯示，關鍵有電源和超聲波震蕩兩一部分電源電路構成。電源由AC220V電壓根據以場效管(4N60B)作震蕩的電源開關穩壓管電源，導出38V和12V雙路，在其中38V供超聲波諧振電路；12V供直流無刷電機FA(風機)。圖內VR2(5．1k)為調整做霧化加濕水平控制板，LED1(鮮紅色)為少水顯示燈(該家用電器應留意隨時隨地放水)，LED2為(翠綠色)加濕顯示燈。

該加濕器常見問題是不可以加濕，不轉，但不可以加濕的LED2翠綠色顯示燈并沒有亮。
此常見故障普遍為電源配電一部分產生常見故障較多，如FU(1．6A)保險絲管融斷，若管中有比較嚴重變黑的印痕，必有穿透短路故障狀況，要認真仔細D1-D4，C1，ZD9，Q3和IC1、IC2、D12、D13等相關元器件，僅有查驗出常見故障緣故后才可以拆換高度一致規格型號1．6A保險絲管插電。次之是超聲波震蕩Q2(BU406)超聲波換能器件DT、VT干簧管、C3、C4、C5等關鍵元器件毀壞或性能欠佳，造成超聲波產生電源電路不可以正常的工作中。此外，盡管少水顯示燈LED1未亮，但因裝水不夠或電源電路Q1毀壞，電源電路全自動維護，加濕器都不工作中。
風機FA不可以運行，應查配電CT/2T5連接器及12V工作電壓是不是一切正常，如沒有12V工作電壓，再查D13、C4是不是穿透，電動機自身是不是燒毀或其內部有沒有堵塞狀況，可以拆換電動機或清理給油。

加濕器應用作用減少．主要是做霧化體內濕氣比較弱，調整VR2到大都不奏效，這除開配電不夠，超聲波諧振電路性能變劣，超聲波換能器件DT性能欠佳外，也有用中未立即消除盛蓄水池內污垢及放水水體差等。若有污漬會減少DT換能功效，加濕器作用降低。

二、檢修案例
例1、不可以加濕，插電后LED2沒亮，查電源一部分，F(xiàn)U商業保險已燒壞，管中呈浮乳白色。
查驗電源電源電路，有關元器件未發覺顯著出現異常，猜疑場效管4N60B，因這類場效管用一般數字萬用表難分辨，故用一只4N60C立即更換，但插電仍不可以正常的工作中。因此連接電燈泡假負載試查，燈泡亮起約有一分鐘，表明電源一部分已進入了運行狀態。為了更好地安全性和變小問題范疇，將CT／ZT1軟件松掉，獨立查驗電源一部分，在CT1導出連接端車上12V/8W照明燈具4只并接和5.6Ω/10W水泥電阻串連后做為假負載，開機后快速檢測導出直流電壓為52V，電流量2A均較高，立刻關閉電源。又查電源發覺IC2性能欠佳，拆換后再插電，電源工作中一切正常，這時測到工作電壓為40V，電流量1．8A，恢復過來狀況。因此再分辨Q3，用指針式萬用表檢驗Q3(4N60)各腳正反面向電阻器，僅有G—D兩方面中間正測7k電阻器，反測為無窮，別的各極間均為無窮，一切正常(見附注)。
例2、不可以加濕，插電后無表明，不轉。
最先查驗電源一部分，發覺也是保險絲管燒壞，但管并不變黑，無顯然印痕。選用電源擺脫的方法，連接備用假負載獨立檢驗，并換掉一只1．5A的保險絲管試插電，約10秒上下又燒了，認真仔細發覺整流管D1～D4在其中的一只D2(1N4007)正反面電阻器都不大，取下查驗，確已穿透，換掉一只1N4007穩壓管后電源工作中一恢復過來。
例3、插電后加濕顯示燈LED2沒亮，無汽化現象。
將電源和加濕諧振電路松掉，查電源配電一切正常，各自有40V(38V)和12V(14V)，表明常見故障在超聲波震蕩一部分。查有關元器件無異常，反而是因返潮連接器，孔已空氣氧化生銹，通過將CT1/ZT1-CT4/ZT4清除解決后修復插電使用，一切正常。
例4、做霧化作用減少。
