空氣清爽器為例子

空氣清爽器能造成很多負氧離子，具備消除房間內混濁空氣的浮塵、煙草粉塵和家庭裝修造成有機化學臭味等作用。使空氣清爽，有利于腱康。文中以galanzQDL4-20-1空氣清爽器為例子，詳細介紹其構造、基本原理及常見問題檢修。

一、整體構造

該清爽器為臺式一體機全塑構造，關鍵由機殼、檔板、進風口、濾網、過慮柵格數據、罩極電機(220V/30W)、離心式風機排風機、負氧離子產生器、排氣口(建在機殼正臉)和控制器等構成。接入市電，電機推動排風機旋轉，進風口與排氣口產生壓力差，混濁空氣由進風口進到通過二級過慮，負氧離子產生器水解空氣，造成負氧離子混跡空氣中，清潔空氣經排氣口送至房間內。

二、電路圖講解

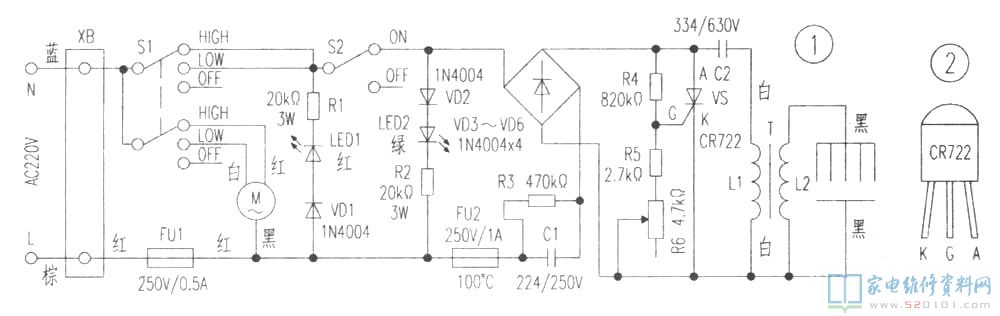

依據實體繪制電路設計圖如下圖1所顯示，元器件識別碼為小編所注。關鍵由排風系統電源電路和負氧離子電路兩部份構成。

1．排風系統電源電路

接入市電，將排風機電源總開關S1放置LOW(低速檔)擋或HICH(快速)擋，電機M經保險絲管FU1與市電接入，電機以900r/min或1400r/min轉速比推動排風機運行，與此同時離心風機顯示燈LED1亮彩光，標示離心風機接入開關電源。

2．負氧離子電源電路

將開F關S2放置ON(開)擋，LED2亮綠光。市電經S2、過熱保護裝置FU2、電容器C1、電阻器R3降血壓后加至整流管VD3-VD6整流器，導出約60V直流電壓加至單邊可控硅VS的A—K極并向儲能技術電容器C2電池充電。與此同時該直流電壓經電阻器R4與R5及可變電阻R6分壓后加至VS的G極，VS則關斷，充斥著正電荷的C2向單脈沖升壓器T的初中級L1充放電。因為VS不斷更替關斷/截至，使C2持續相對應充放電/電池充電。使T次級線圈L2造成單脈沖髙壓加至5支針狀電級排對地電弧放電，不斷水解空氣而造成很多負氧離子，由排風機將清潔空氣送至房間內。調整R6的電阻值，可以增、減負氧離子的輸出量(R6在出產時已調好，一般不需調節其電阻值)。

三、常見問題檢修
例1、開機后，顯示燈均亮，排風機及負氧離子產生器工作中一切正常；唯有空氣清爽狀況下降。
造成該常見故障關鍵緣故系該設備長期性應用，二級過慮處比較嚴重鋪滿塵土，透出氣孔被阻塞，空氣流動性不暢而致。拆下來左邊板，取下過濾海綿，先用肥皂液輕搓后再用清水沖凈晾曬再裝原來地方，隨后拆換過慮柵格數據的過濾海綿(空調器店鋪有銷售)，常見故障即清除。
例2、排風機顯示燈亮，電機不轉，伴隨“嗡嗡響”聲。
該狀況表明電機接入市電，電機不轉關鍵緣故系電機傳動軸比較嚴重缺油，次之是電機轉子兩邊支撐架偏移，電機轉子受卡不一樣心運行而致。拆下來電機支撐架，卸掉電機轉子，用車用汽油清洗傳動軸及含油軸承后再次引入潤滑脂。裝好電機轉動葉輪，電機轉子運行輕松、歡快并能慣性力回倒，就可以交付使用。
例3、開機后，離心風機及LED2顯示燈亮，只排風，無負氧離子導出。
依據常見故障狀況剖析，為負氧離子產生器毀壞而致。先開啟右邊板，手握著電焊工測電筆使金屬材料尖挨近針狀電級約1～3cm，氖泡不閃光(一切正常能閃光)，分析判斷產生器毀壞。拆下來線路板，精確測量VS的A、K極，如果沒有60V直流電壓，應查驗FU2、C1、VD3～VD4、R3～R6等元器件，通常以C1抗壓較低被穿透(引路)較多見，拆換C1，常見故障即清除。若有60V直流電壓，關鍵查驗VS、C2、T等元器件是不是毀壞，一般以VS穿透毀壞較多見。該可控硅銷售市場難尋，引腳排例如下圖2所顯示，可以用易購到的BT169D、CMR100-6、或PCR40G等單邊可控硅立即代用，使常見故障清除。
例4、負氧離子濃度值顯著降低。
造成該常見故障關鍵緣故系針狀電級比較嚴重空氣氧化和粘滿灰塵，導致對地充放電顯著變弱，危害負氧離子的造成。用水砂紙打磨拋光針頭金屬氧化物，適度調節充放電電級間距，使充放電電暈放電提高就可以。
