康夫KF

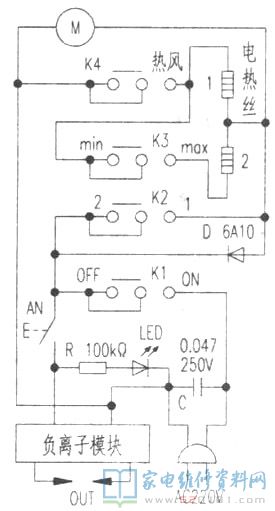

康夫KF-TFL吹風機是一種功率比較大的吹風機器材，工作中分成1200W和2100W兩擋，機內選用交/直流電串激式電機做為風驅動力，因此風速大、熱量足，而且該設備也有空氣負離子產生器，能使吹出來的風造成清爽感。為便了應用維護保養，現據實體測繪工程其操作電源電路如圖下所顯示，供合理使用及維修參照。

一、電源電路淺析

此型電吹風所具備的多種多樣作用各自由圖內的K1～K4電源開關來操縱。K1是開關電源總控電源開關，將K1放置ON檔位，接入總開關電源。K2是電源電路總功率(電機排風量和電加熱器電熱量)調整電源開關，當K2為合閉(1擋)情況時，電壓開關電源經K2電機額定功率提供負荷端。若只需“冷氣”，則電源開關K4并不合閉，電熱絲堵塞，因此離心風機吹出來的僅僅一般熱態風。當必須暖風時將K4合閉，電熱絲2插電發燒后加溫吹風筒內風流韻事，即會送出弱暖風。因機內電熱絲設計方案為2組，因此暖風可再由K3電源開關管控，而進行“大、小”熱量調整；當將K3合閉(接入max擋)時。2組電熱絲一同發燙吹出強暖風。
具體應用中若規定風、熱量再弱一些，可再將總功率調整電源開關K3斷掉(轉置“2”擋)，將二極管D串連接控制回路，開關電源根據D半波整流，電機、電熱絲一部分就只獲得220×0．45=99V的脈沖直流電工作標準電壓，負荷功率運行狀態相匹配會減少至全功率的一半下列。

此機的空氣負離子作用，是由外殼上一只輕按旋鈕開關AN操縱。按AN機會內一只中小型等離子發生器電源電路控制模塊得電工作中，再根據控制模塊上導出的二根高壓導線輸全外殼內設定的陽極上開展充放電，造成水解氣體隨風輕輕吹出。這時，深藍色LED閃光。

二、常見故障檢修案例
例1、工作中噪音擴大。
因為此噪音歸屬于機械設備噪音，因此維修關鍵放到電機上。觀查發覺在電機旋轉時，炭刷與整流子觸碰處的火花放電比較大，待機后見到電機轉子的整流子電級空隙中充溢有很多的高純石墨粉末狀(是高純石墨炭刷損壞后堆積產生)導致局部短路，造成電機的工作中電流量起伏并造成轉速比不穩，并傳出出現異常噪音。對于此事，先持針錐把整流子空隙內堆積物去除，接著，用注射針注乙醇噴洗干凈。經清理解決后再調試，電機恢復過來，出現異常噪音亦消退。
例2、作時風和熱量不穩，時高時低。
此狀況只發生在K2電源開關坐落于2擋時，剖析可能是K1斷掉后，總控制回路串入的二極管D出現異常所造成。但拆下來D完用萬川表精確測量卻一切正常，猜疑其很有可能熱態不穩定，遂換掉新管一試，常見故障末再發生。
