日日光燈電子鎮流器與電感式傳感器的對比

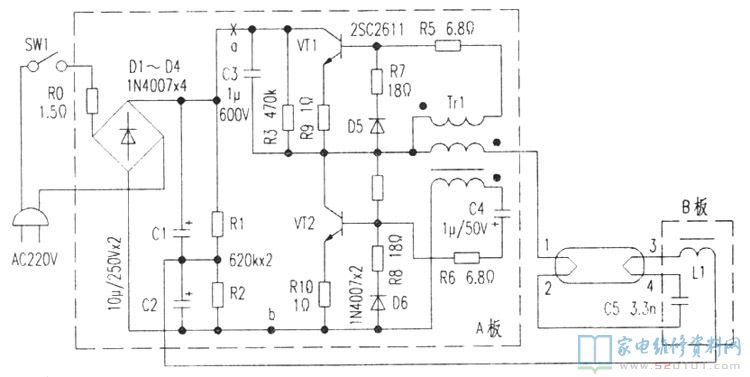

日日光燈電子鎮流器與電感式傳感器的對比，重量較輕，有利于懸架；低電壓易運行；閃光無閃爍，最明顯的特點是環保節能。許多商品的電子鎮流器分為兩一部分放到燈架兩邊(如下圖所示，把A板和B板分放燈架兩邊)，連著燈架一體市場銷售，安裝更非常容易，只需插上燈管，連接市電，便可應用。但便宜的電子鎮流器設備故障率高，尤其是市電起伏大的地區更是如此。實際上，同一知名品牌的商品，一般也只有一個或部分好多個元件品質較差而毀壞，維修后仍可應用。測繪工程電源電路如圖下(大部分用分直元件拼裝的電子鎮流器路線相似，僅供參考)。并匯總出一些迅速維修電子鎮流器的辦法如下所示：

一、維修準備工作

電子鎮流器用市電立即整流器，隨后開展半橋逆變電源，照亮眼光燈管。它與市電不防護，好似電視的熱底版，電路板上各個地方都通電，身體觸碰公共性線(接地線)都是有觸電事故風險，維修時要需注意生命安全。通電后，切忌拿手觸碰pcb線路板上的仟何金屬材料一部分，特別是在不必兩手拿線路板。

維修時卸掉燈管，從燈架兩邊R的塑膠罩中取下二塊線路板A、B，把鎢絲彈簧的四根布線1～4焊下，先后焊到燈管兩邊的鎢絲管腳上，在市電引進端接好電源開關SW1和電源線插頭。接好SW1是十分有必要的。小編在修理時發覺，不接SW1，在壓接通電全過程中，多次毀壞電子鎮流器，這是由于壓接全過程中，通常會發生多次通、斷的狀況，那樣會形成很高的尖單脈沖擊穿電壓易損元件。

二、維修流程

1．日日光燈較多的常見故障是燈管沒亮，打燈無一切反映。最先，精確測量R0是不是燒斷。R0自身便是起商業保險功效，一旦過電流便會燒斷，以防毀壞大量的元件。有的電子鎮流器在R0處接的便是0．5A的保險絲管。若R0燒斷，必存有過電流常見故障。拆換R0時在a處斷掉(見圖下)，用指針式萬用表R×10k擋測市電導線兩邊的電阻應是2M以上(R1 R2的串連值)；互換直流電流表檢測，也應一樣。若為∞，整流管中有二極管燒斷；若低于2M較多，則C1、C2走電；若此電阻值符合規定，可放電測a、b二點間直有大概300V的直流電壓。但有時候一加電就燒斷R0，這也是整流管中有短路故障的二極管，應逐一精確測量D1～D4的正反兩面向電阻。整流二極管毀壞的可能性不大，而耦合電容毀壞的較多，尤其是像圖下那般，C1和C2串連應用，會造成鏈式反應，一個電容器穿透，另一個也隨著毀壞。拆換時，最好是采用抗壓300V的電容器。
2．在明確整流器低通濾波器優良后，再下手查驗之后的電源電路。因為a處斷掉，用數字萬用表Rx10k擋正測a、b二點間的電阻(紅直流電流表接b，黑電筆接a)，此值應超過500k。若為∞，應查R10、VT2的c-e極間是不是燒斷；若在470k上下，則在VT2的c-e極間比較嚴重走電，乃至短路故障，這兒明確提出一個非常容易錯判的問題，當測a、b中間的電阻時僅有30k上下，好像是VT2走電，其實不是，由于用10k擋精確測量，表內9V工作電壓加進a、b間，給VT2引入偏流，VT2處在關斷情況，因此c-e間電阻小，并不是走電。
3．明確a、b間電阻恰當后，用萬能表R×1k擋測VT1和VT2的2個PN結電阻，大概分辨這二只三極管的特性。特別注意的是，測VT1的PN結電阻時，要斷掉R5，才可以得到恰當讀值。用R×1擋測R5至R10的電阻值，這種電阻都是有燒斷的事例。燒斷R9、R10也是普遍的，這二只電阻應用太久電阻值會提升，只需他們的值超過2Ω，電源電路就不易起振，燈不閃，應主要查驗。對于D5、D6、C4的抗壓較高，磁芯變電器Tr1繞組線徑粗，絕緣層也好，這種都不太可能毀壞。
4．通過以上靜態數據精確測量，查驗完常見故障元件，把電源電路還原，認真仔細一下電路板上的點焊及元件有沒有短路故障、碰觸、松脫、破裂的地區。經校準準確無誤后通電，大部分狀況下，同日光燈都能恢復過來工作中，但還將會發生下列常見故障，應逐一清除。
(1)依然發生過電流，再次燒R0，這主要是VT1或VT2的c-e間抗壓降低，存有髙壓軟穿透，務必采用抗壓充足的三極管拆換。此外，C3或C5的抗壓不夠，用數字萬用表查驗不出來，最好是焊下用500V的接地搖表測它的絕緣層電阻應是∞，不然視作走電。
(2)燈管兩邊泛紅，色度顯著不夠。這時，最先用萬用電表的溝通交流擋測燈管兩邊的工作電壓，應是100V上下。這僅為標準值，并不是是具體數，由于燈管兩直流電壓波型并并不是規范的正弦波形，且工作頻率在20kHz以上，超出數字萬用表的頻響范圍。若此工作電壓小于100V較多，可能是VT1或VT2的功能降低，關斷水平不夠。無數字示波器的情形下，用數字萬用表測兩管的b—e極工作電壓約為-0．4V，若誤差很大，乃至為恰逢，表明管道未處于飽和狀態關斷情況，宜換管道實驗，不必盲目跟風調節電源電路。
若燈管端壓已達100V，依然閃光異常，則是燈管特性不佳。通常判斷眼光燈管優劣，僅僅測其鎢絲電阻，若燈絲未斷，管中無大規模變黑，就視其完好無損。可是，偽劣燈管雖其鎢絲未斷，管中無變黑的印痕，但卻不可以正常的應用。
(3)燈管色度不夠，管中有螺旋形的焦距，這也是穿過燈管的電流量小，其生要緣故是C5的容積降低過多，何不在C5兩邊并接一只2.2nF/630V的電容器試一下。各種各樣型號的電子鎮流器中，串聯諧振電容器C5的容積不一樣，大概在3～10nF中間，其容積過大或過小都是會使燈管不可以一切正常閃光。
5．待電子鎮流器工作中一切正常后，通電10分鐘，關閉電源，馬上手去摸各元件，看能否有升溫出現異常的元件，關鍵是VT1和VT2，僅有微溫，才算是正常的的。
