恒華PE-4.6L型全自動電熱水瓶額定值容量4.6L,加熱輸出功率750W,保溫功率35W,具備全自動加熱/保溫/點壓/杯碰潛水泵出水、再沸騰加熱和過熱維護等作用。
接入開關電源,220V電壓開關電源經超溫保護裝置FU后進到加熱/保溫電路。一路加在保溫加熱器EH1兩邊,另一路經溫度控制器ST加進熬水加熱器EH2兩邊,EH1、EH2逐漸加熱熬水,與此同時熬水顯示燈HL1表明彩光,標示處在熬水情況。當水沸騰時,ST接觸點全自動斷掉,斷開EH2開關電源而終止加熱,HL1滅掉,EH1再次工作中,保溫顯示燈HL2表明綠光,標示處在保溫情況。
2.點壓/杯碰潛水泵出水電路
220V電壓開關電源經環形變壓器T降血壓為13V,再經過VD1~VD4橋式整流,C1、IC、C2構成的過濾穩壓管后,導出12V平穩的直流穩壓電源。點壓出水電源開關S1或杯碰出水開關S2,接入電動機M開關電源推動離心水泵旋轉出水。
3.再沸騰加熱電路
當溫度減少或向瓶里添加涼水后,在ST處在斷掉情況下,必須燒開時,輕按一下全自動校準再沸騰按鍵S3,推動三極管VT1、VT2關斷,汽車繼電器K1得電吸合,常開觸點K1-1合閉,接入EH2開關電源逐漸加熱。當S3接入的一瞬間,12V工作電壓經R3向C3電池充電,S3斷掉后,C3上所充的正電荷根據R4充放電,當脈沖信號不能保持VT1工作中時,VT1、VT2截至,K1跳停釋放出來,K1—1校準斷掉,EH2終止加熱,這時水恰好燒開。煮沸時間由R4、C3的充放電穩態值決策。VD5是K1的續流二極管維護VT2不至于毀壞。
FU是不能校準一次性融斷的維護元器件,電路遇太熱或過流自主融斷,斷開整體開關電源。
剖析維修:故障狀況表明熱水壺走電,可能故障出在全自動加熱/保溫電路。關閉電源,精確測量FU已融斷,再檢驗T、VD1~VD4一切正常,從而初判加熱器穿透,因此檢驗EH1、EH2,發覺EH2穿透對地短路故障造成上述故障。拆換EH2(35W 750W一體化圈狀加熱器)及FU后,故障即清除。
倒2:水燒開后不可以轉到保溫。
剖析維修:依據故障狀況剖析,故障出在保溫加熱器。關閉電源,查驗EH1兩邊接線端子排一切正常,用數字萬用表測EH1兩邊電阻器無窮,一切正常的電阻器約1.4k,從而確定,EH1短路。拆卸加熱器機殼,發覺EH1導線根處有黑焦色斑并且導線已斷,將EH1尾部電阻絲退1匝與導線絞牢(絞接合理長短不小于12mm)。插電調試,熱水壺保溫恢復過來,故障清除。
例3:點壓或杯碰出水電源開關,潛水泵不出水,加熱及再沸騰一切正常。
剖析維修:故障狀況表明12V直流電壓一切正常,潛水泵不出水通常是電泵出水電路有故障,依據應用狀況剖析,S1、S2與此同時故障的概率很小,以M毀壞較多見。用數字萬用表測M兩邊電阻器達到1.8k,一切正常電阻器應是120Ω,從而確認,M炭刷比較嚴重損壞導致回路電阻擴大造成上述故障。拆換M(B-12型、工作標準電壓8~12VDC),故障清除。
例4:輕按再沸騰按鍵,不可以再沸騰加熱。
剖析維修:最先查驗ST是不是在斷掉(即電路進到保溫)情況。若是,則是再沸騰加熱電路有關元器件毀壞導致的。關閉電源,各自查驗有關元器件,發覺C3爆裂,精確測量確認其穿透引路,導致蓄電池充電無效造成上述故障。拆換C3(100uF/25V)后,故障清除。
一、電路基本原理

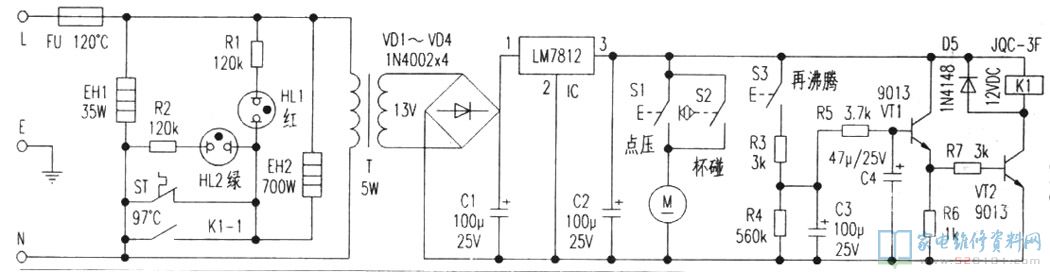

依據實體繪制電路基本原理如圖下所顯示。
接入開關電源,220V電壓開關電源經超溫保護裝置FU后進到加熱/保溫電路。一路加在保溫加熱器EH1兩邊,另一路經溫度控制器ST加進熬水加熱器EH2兩邊,EH1、EH2逐漸加熱熬水,與此同時熬水顯示燈HL1表明彩光,標示處在熬水情況。當水沸騰時,ST接觸點全自動斷掉,斷開EH2開關電源而終止加熱,HL1滅掉,EH1再次工作中,保溫顯示燈HL2表明綠光,標示處在保溫情況。
2.點壓/杯碰潛水泵出水電路
220V電壓開關電源經環形變壓器T降血壓為13V,再經過VD1~VD4橋式整流,C1、IC、C2構成的過濾穩壓管后,導出12V平穩的直流穩壓電源。點壓出水電源開關S1或杯碰出水開關S2,接入電動機M開關電源推動離心水泵旋轉出水。
3.再沸騰加熱電路
當溫度減少或向瓶里添加涼水后,在ST處在斷掉情況下,必須燒開時,輕按一下全自動校準再沸騰按鍵S3,推動三極管VT1、VT2關斷,汽車繼電器K1得電吸合,常開觸點K1-1合閉,接入EH2開關電源逐漸加熱。當S3接入的一瞬間,12V工作電壓經R3向C3電池充電,S3斷掉后,C3上所充的正電荷根據R4充放電,當脈沖信號不能保持VT1工作中時,VT1、VT2截至,K1跳停釋放出來,K1—1校準斷掉,EH2終止加熱,這時水恰好燒開。煮沸時間由R4、C3的充放電穩態值決策。VD5是K1的續流二極管維護VT2不至于毀壞。
FU是不能校準一次性融斷的維護元器件,電路遇太熱或過流自主融斷,斷開整體開關電源。
二、故障維修
例1:一旦接入開關電源,漏保斷路器就斷電。剖析維修:故障狀況表明熱水壺走電,可能故障出在全自動加熱/保溫電路。關閉電源,精確測量FU已融斷,再檢驗T、VD1~VD4一切正常,從而初判加熱器穿透,因此檢驗EH1、EH2,發覺EH2穿透對地短路故障造成上述故障。拆換EH2(35W 750W一體化圈狀加熱器)及FU后,故障即清除。
倒2:水燒開后不可以轉到保溫。
剖析維修:依據故障狀況剖析,故障出在保溫加熱器。關閉電源,查驗EH1兩邊接線端子排一切正常,用數字萬用表測EH1兩邊電阻器無窮,一切正常的電阻器約1.4k,從而確定,EH1短路。拆卸加熱器機殼,發覺EH1導線根處有黑焦色斑并且導線已斷,將EH1尾部電阻絲退1匝與導線絞牢(絞接合理長短不小于12mm)。插電調試,熱水壺保溫恢復過來,故障清除。
例3:點壓或杯碰出水電源開關,潛水泵不出水,加熱及再沸騰一切正常。
剖析維修:故障狀況表明12V直流電壓一切正常,潛水泵不出水通常是電泵出水電路有故障,依據應用狀況剖析,S1、S2與此同時故障的概率很小,以M毀壞較多見。用數字萬用表測M兩邊電阻器達到1.8k,一切正常電阻器應是120Ω,從而確認,M炭刷比較嚴重損壞導致回路電阻擴大造成上述故障。拆換M(B-12型、工作標準電壓8~12VDC),故障清除。
例4:輕按再沸騰按鍵,不可以再沸騰加熱。
剖析維修:最先查驗ST是不是在斷掉(即電路進到保溫)情況。若是,則是再沸騰加熱電路有關元器件毀壞導致的。關閉電源,各自查驗有關元器件,發覺C3爆裂,精確測量確認其穿透引路,導致蓄電池充電無效造成上述故障。拆換C3(100uF/25V)后,故障清除。
