立式飲水機制冷電路常見問題造成的緣故及查驗維修方式

立式飲水機是家中、公司辦公室及公共性場昕廣泛采用的電器產品，較新式的都含有制冷作用。制冷方法可分成制冷壓縮機制冷和電子器件制冷兩類。文中根據對典型性制冷電路剖析，詳細介紹立式飲水機制冷電路常見問題造成的緣故及查驗維修方式。對醫院門診環境衛生、生物化學實驗及家庭用攜帶式或中小型制冷柜體機器設備，也一樣具備實用價值。

一、制冷壓縮機制冷電路

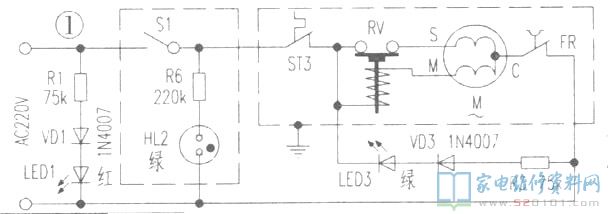

立式飲水機的制冷壓縮機制冷電路基本原理與一般家用電冰箱基本一致，僅僅制冷溫度較高(5～15℃)、制冷壓縮機功率較小罷了。圖1是司邁特LRL-275D冷熱飲水機制冷電路，選用制冷壓縮機制冷的立式飲水機有美的YLRS1-5H/5B-38、YLRS2-5H/BX-16、YL-RT3-6C/6B、加林HC-12/15、天健HC-4T/5T/6T/5T1/6T1、夏爾YLR3-5L、上航Y(jié)BRH-I、天磁BR780-5L、天樂WG-5A、碧泉GL-1/2、東亞UL-600B、華旗WA-360、信得PZL65-9881、晶匯UF、CLD-NH/UF/CH/RO、安吉爾JD-12LH、YLR2-5-X、16L-X等。他們的冰箱壓縮機運行方法有重錘式式驅動器(亦稱重能力運行)和正溫度指數溫度傳感器(PTC運行)啟動二種，除此之外，制冷電路類似完全一致。

1．電路基本原理
插上電源線插頭，開關電源指示管LED1亮，合閉制冷電源開關S1，與S1拼裝在一起的氖燈HL2燃亮，電壓經制冷溫度控制器ST3、重錘式式啟動繼電器RV、過過載保護器FR加進制冷壓縮機電機M的運作繞阻C-M兩邊。因?yàn)镽V電磁線圈與C—M串連，比較大的運行電流量使RV電磁線圈造成較強的磁力吸動流線圈，其接觸點合閉，接入M運行繞阻C—S開關電源，M運行運轉。M運行后便創建起電磁振蕩，C—S繞阻電流量減少，RV電磁線圈磁性減弱，在流線圈自身重量功效下使接觸點斷掉，C—S繞阻跳停，M靠運作繞阻C—M保持運行，進行一次運行全過程。電機運行后，制冷壓縮機將制冷劑轉化成高溫、髙壓蒸氣送至冷卻器，根據熱交換器，使制冷劑變?yōu)槌蜏亍Ⅲ{壓液態、干燥過濾器、流過節流閥毛細血管后進到繞在冷罐表面的冷凝器，很多消化吸收冷罐水里的發熱量使水溫降低。當水溫下降至4℃時，ST3接觸點全自動斷開切斷制冷電路開關電源，M中止制冷，制冷指示管LED3滅掉。當水溫回暖至11℃時，ST3接觸點全自動校準閉臺，接入制冷電路開關電源，M又重啟制冷，LED3閃光，使水溫維持在4～11℃范疇。
2．常見故障維修

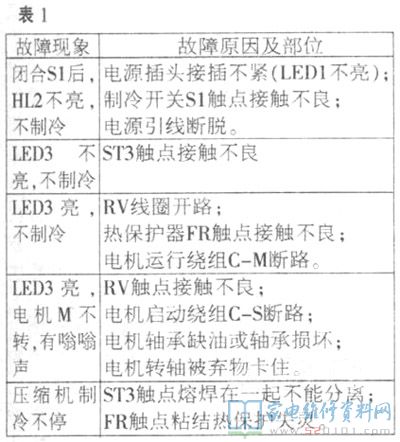

該設備常見問題緣故及位置如表1，實際維修案例如下所示：
例1、合閉制冷電源開關S1，HL2亮，LED3沒亮，制冷壓縮機不工作中
此狀況表明配電一切正常，是ST3引路性毀壞，造成LED3沒亮和制冷壓縮機不工作中。ST3是一種工作壓力式溫度控制器，毀壞后一般不容易修補，可以用溫度控制范疇為4-11℃以內的WP4E—100-022(原形號)、K50-P1127-001、WF17A-111-122等型號規格250V/5A工作壓力式溫度控制器拆換。更換時溫度傳感器頭能放進固定不動槽體，不然很有可能造成溫度控制禁止。
例2、合閉制冷電源開關S1，LED3亮，但制冷壓縮機不工作中
LED3亮表明S1、ST3一切正常，電源已接通。查驗FR及RV電磁線圈(線纏較粗)兩邊電阻測量均為標準值0Ω，但發覺RV接觸點已電蝕燒毀。RV毀壞后可以用重錘式式驅動器拆換，也可以用R20=18≈24Ω(20℃時的阻值或稱額定值阻值)的PTC運行溫度傳感器替代。方式也非常簡單：除掉RV，在RV原接觸點兩邊接好PTC運行溫度傳感器，再將電機運，仃繞阻立即接進ST3上就可以。
例3、合閉制冷電源開關S1，LED3亮，電機不轉，但有嗡嗡響
有嗡嗡聲表明電機不可以運行，查驗RV、FR均一切正常。用萬能表R×1擋查驗電機，一切正常時運作繞阻C—M間阻值為23Ω，運行繞阻C—S間阻值為57Ω。評測C—S問阻值為無窮，表明運行繞阻短路。電機毀壞后，可以用QD34LD型220V/83W制冷壓縮機電機拆換。

二、電子器件制冷電路

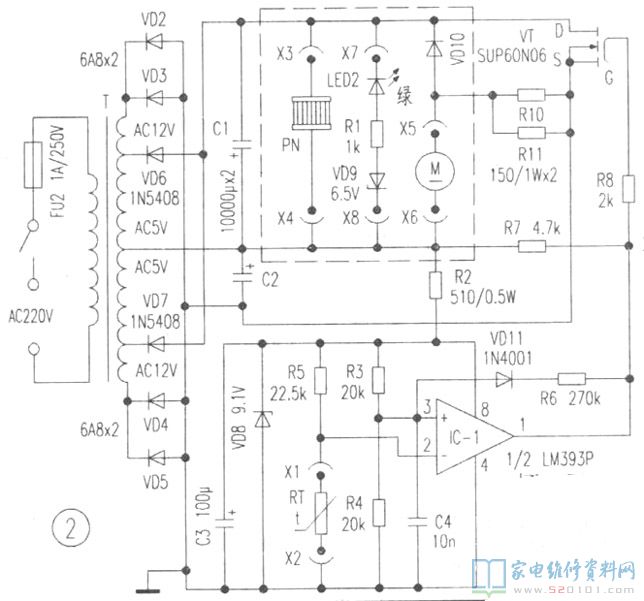

這類立式飲水機是運用半導體材料制冷元器件寓現制冷的。圖2是安吉爾JD-21T/26T冷熱飲水機的制冷電路，選用半導體材料制冷的立式飲水機也有振達ZRC-982/983、夏爾YLR1-5T/5L、吉寶CH-5T2/5T3、康洋YLR0．7—5L、天健HC-7T1/8T1、加林YLR0．7-4H/5H、YLR1-4AX、司邁特LRT-260A/300A、健新JH-6、科發SF-002/012、維力HC-18T/18L等。制冷操縱有全自動和手動式2種方法，全自動方法是選用負溫度指數溫度傳感器(NTC)傳感冷罐水溫，根據電壓跟隨器操縱場效開關管的關斷或截至，更改半導體材料制冷器的工作標準電壓，使其處在強制冷或隔冷(弱制冷)情況；手動式方法非常簡單，是運用制冷電源總開關的通、斷，完成制冷或終止制冷操縱。二者主制冷電路是同樣的，文中只詳細介紹全自動制冷操縱電路。

1.電路基本原理
制冷電路由開關電源提供、溫度測控技術和主制玲電路三部份構成。
(1)開關電源電路：按住制冷電源開關SB2，220V溝通交流電壓經SB2、商業保險FU2加進環形變壓器T初中級，次級線圈導出5V、12V2組對稱性的交流電流。經VD2～VD5(兩管并接是為提升導出電流量)、VD6、VD7全波整流和大空間電解電容器C1、C2光滑過濾后，各自得到5．4V和12．5V2組直流穩壓電源，為制冷和溫度測控技術電路配電。

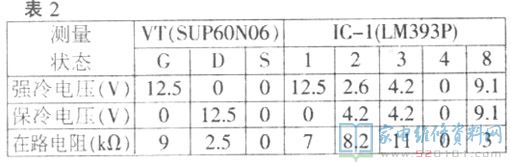

(2)溫度測控技術電路：以電壓跟隨器IC-1(1/2LM393P)為關鍵元器件構成。R2、VD8、C3組成穩壓管電路，為溫度測控技術電路給予9．1V好的工作工作電壓。VD11、R6組成負反饋互聯網C4用以消化吸收高頻率噪擾雜訊，R3、R4為電壓比較器③腳(同相鍵入端)給予1/2Vcc=4．55V標準參照工作電壓。溫度感應器RT為負溫度指數溫度傳感器，其阻值隨被測冷罐水溫轉變，水溫高阻值小，水溫低阻值大。R5、RT對電源電壓分壓后，做為檢驗抽樣工作電壓送至電壓比較器②腳(正相反鍵入端)。當冷罐水溫為15℃時，RT=15k，②腳電他小于③腳電位差，①腳導出高電平，VD11反偏截至，N斷面功率大的場效管VT關斷，12．5V直流電壓加至主制冷電路開展強制冷。當冷罐水溫降到5℃時，RT=22．52k，②腳電位差高過③腳電位差。①腳導出跳變成低電頻，VT截至，僅有5．4V直流電壓加進主制冷電路，制冷功率較小，處在隔冷情況。這時VD11正偏導通，將③腳鉗坐落于一定的低電頻，確保相對性穩定的強制性填補冷罐使水溫回暖至15℃時，溫度測控技術電路恢復工作，由弱制冷變?yōu)閺?qiáng)制冷，這般反復，使冷罐水溫維持在5～15℃范疇內。留意：在電壓比較器導出低電頻使VD11關斷期內(隔冷情況)，③腳電位差由R3、R4、R6、VD11一同決策。若耍更改冷罐水溫，可根據調節R5來設定最低值溫度，調節R6來設定限制溫度。在路檢測VT(SUP60N06)和IC-1(LM393P)各腳直流電壓和阻值如表2，用MF64型指針萬用表測得．在其中在路電阻器用Rx1k擋，水筆接地裝置，記號筆測。

(3)主制冷電路：由半導體材料制冷器PN、風扇電機M、強制冷標示發光二極管LED2等構成，見斜線框中電路。前已述及，主制冷電路有二種運行狀態：強制冷情況時VT關斷，工作標準電壓為12．5V，PN高效率制冷。VD10關斷，風機電機迅速運行。穩壓極管VD9(6．5V)關斷，強制冷指示管LED2閃光；隔冷情況VT截至，工作標準電壓5．4V，PN制冷高效率大幅降低。VD10堵塞，R10、R11并接后與風機電機M分壓，使M兩直流電壓約為8．2V，散熱器風扇比較慢，再次為PN排出發熱量。因?yàn)?．4V工作電壓小于VD9穩壓管值，因此VD9截至，LED2滅掉。

2．常見故障維修

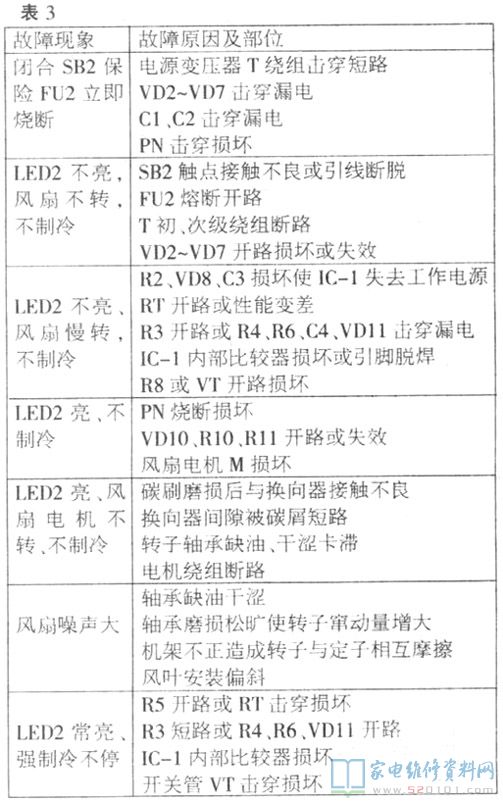

該設備常見問題緣故及位置如表3，維修的實際案例如下所示：
例1、合閉制冷電源開關SB2，商業保險FU2馬上燒壞及走電。
扭開X3、X4布線螺絲，取下半導體材料制冷器PN，再合閉SB2時FU2不會再融斷，這時測出X3、X4接線端子工作電壓為12．5V，LED2閃光，風機迅速運行，表明開關電源配電電路無問題，剖析是PN毀壞。用指針式萬用表Rx1k擋測PN兩邊電阻測量，一切正常時正、反方向電阻器均為2．5Ω，若阻值超過10Ω則制冷高效率降低。評測PN正、反方向電阻器各自為0．1Ω和0.4Ω，已穿透毀壞。用TEC1—12706型12V/6A半導體材料制冷器拆換后，常見故障清除。
例2、合閉制冷電源開關SB2，LED2沒亮，不轉，不制冷。
測C1、C2兩直流電壓均為0V，查驗VD2～VD7、T及FU2均一切正常。測SB2兩邊電阻器，一切正常時合閉電阻器為0Ω，評測讀值為8．6k(R×1k擋測)，表明SB2接觸點接觸不良現象。開啟機殼查驗，SB2的動接觸點已電蝕燒光，沒法開展修補。用KCD3-B型250V/5A鎖緊式中小型電源總開關拆換后，常見故障清除。
例3、LED2沒亮，風機慢速度旋轉，不制冷。
測IC-1①腳導出為高電平9V，而PN兩直流電壓為5.4V(隔冷工作電壓)，表明是場效管VT毀壞或未關斷，場效也管優劣可以用數字萬用表Rx1k擋檢驗，將水筆接漏極D，記號筆先接?xùn)艍篏，后接源極S，2次讀值為10k。合乎以上標值的場效管一般是好的。若場效應管毀壞，可以用SUP60N06(原形號)、SMP60N06、MTP60N06、RFP60N06等硅N斷面場效管立即代用。
例4、LED2亮，不制冷，涼水領頭出開水。
此類狀況有2種很有可能：其一是拆換或維修制冷器PN時，將正(紅)、負(黑)導線插錯，更改制冷電流的方向而變?yōu)橹婆恍鑼?dǎo)線對換就可以；其二是不轉，PN工作中時發生的發熱量不可以排入主機，反而是根據鋁散熱器傳到冷罐水里，插電時間越長水溫越高。測主制冷電路工作標準電壓為12．5V標準值，查驗VD10、R10、R11均無問題。手撥扇葉旋轉輕輕松松靈便，表明風機電機M滾動軸承潤化優良。卸掉X5、X6布線螺絲，用指針式萬用表Rx1k擋測M兩邊電阻器，標準值為10Ω上下，若低于2Ω為電機換向器空隙被碳屑短路故障走電，若有數百人歐阻值或無窮，則為電機碳刷損壞發生凹形槽后與電機換向器松動或電機繞阻短路。風機電機毀壞時，可以用AV-925H12S型DC12V/0.16A小型風機電機拆換。
例5、LED2長亮不熄，持續制冷不斷。
查驗場效管VT無擊竄或走電，IC-1外部元器件均好，扭開RT的一端X1布線，使IC-1②腳電位差高過③腳電位差時，IC-1①腳仍導出低電頻，分折是IC一1內部電路毀壞。LM393P是雙電壓跟隨器IC，一個電壓比較器毀壞后可以用另一個電壓比較器代用。方式是斷掉①、②、③腳外接元器件，并先后移焊至⑦、⑥、⑤腳就可以。
