2個電極即充放電加熱水,發光管OFF被電源開關短路不閃光

近幾年來熱賣的布袋子電熱水器，是一種新式的電加熱暖手袋，是外殼電加熱餅的變異性商品，并且不容易造成出現異常高溫，很安全性。在六角形或八角形的老粗布上，印著紋路和圖案設計的暖手袋，插電加熱7～8分鐘，可隔熱保溫2-3個鐘頭以供供暖，直徑但是25cm，凈重都不超出1．5kg，很是好用。

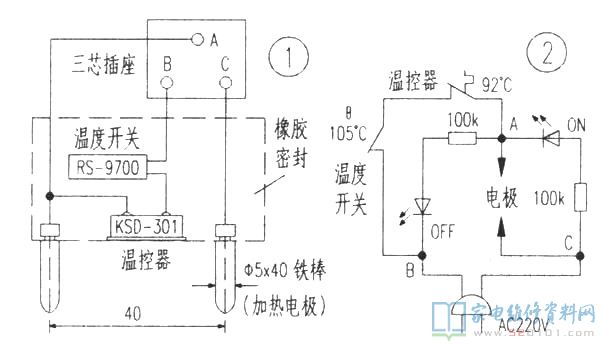

結構示意圖見圖1所顯示，布袋子里層由三層橡塑制品塑料薄膜，附近用壓合封閉式制作成袋。摒棄了加熱絲，而立即由2個電極經水物質充放電加熱布袋中的水。別的電氣元器件，包含溫度電源開關和溫控器等，用橡塑制品原材料總體進行密封性與水阻隔，僅有一個小型三芯電源插座安裝在布袋子表面與外開關電源聯接。為維持2個電極在袋內部位不會改變，設定了一個膠木粉架按置電極，并將溫控器設定固定不動在2個電極中間。
溫控器中，由熱電阻帶做成的碟型元器件作溫度傳感器件，當加熱溫度到88℃時，斷路器快速姿勢斷開開關電源終止加熱。特性平穩、溫度控制高精度、不拉弧、無線十擾小是其特性。溫度電源開關作太熱維護，避免溫控器有常見故障時產生風險的過熱。而外接的三芯電源線插頭內組裝了，2只電阻器和2只發光二極管，以表明加熱(ON)或加熱完畢(OFF)。由一根不久的電纜線引出來以插進220V電源插頭。
內加熱和插頭、表明部分合成的電源電路見圖2所顯示。插電逐漸時，溫控器和溫度電源開關均呈合閉情況，2個電極即充放電加熱水，發光管OFF被電源開關短路不閃光，僅由發光管ON標示加熱在進行中。當溫度加熱到操縱溫度時，溫控器姿勢短路。盡管因為兩電極間具備一定的水阻值，其穿過的電流量依然超過穿過發光管的值，因而ON滅掉，發光管OFF照亮。這就是僅用2只發光管就可指永內部加熱和終止的恰當之處。
