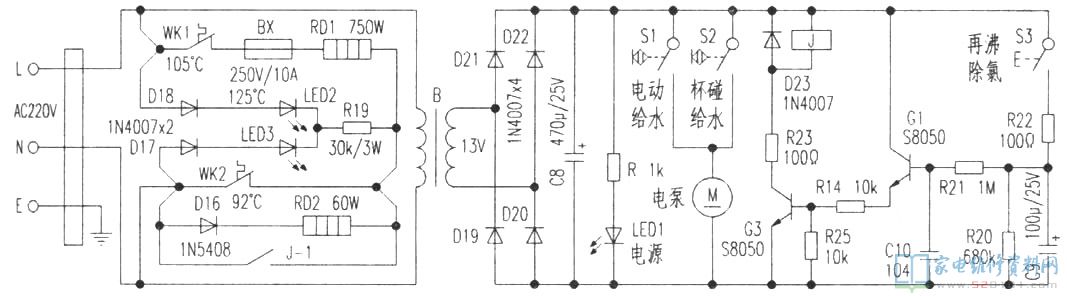

砍刀AX-E501熱水壺儲水容積5L，煮水功率750W，保溫輸出功率30W。具備智能加溫/保溫、全自動溫度控制、電動式/手動式給水和防干燒，過熱維護等作用。依據實體繪制電路電路原理圖如圖下所顯示，除個別電子器件外，其他電子器件的識別碼與電路板相一致。

一、電路基本原理

整機南顯示燈板、熬水/保溫電路、直流電配電電路、電動式給水電路和再沸除氯電路四部份構成。

1．顯示燈板(在控制器上)

LED1為指示燈，接入開關電源亮彩光：LED2為熬水顯示燈，加溫時亮彩光：LED3為保溫顯示燈，保溫時亮綠光。

2．熬水/保溫電路

由防干燒溫度控制器WK1和過熱斷路器BX構成防干燒過熱維護電路，串連在熬水/保溫電路中，碰到瓶膽沒有水干燒時，WK1接觸點快速斷掉，強制性電路關閉電源，不至于燒毀電熱器。當電路短路故障造成升溫過高時，BX全自動融斷，避免燒毀熱水壺和發生火災事故。

接入開關電源，220V電壓經WK1、BX、加至電熱器RD1，LED3被加溫溫度控制器WK2短路臨時沒亮，而LED2亮，RD1逐漸熬水。當瓶膽內的水被煮開落，WK2接觸點斷掉斷開開關電源，RD1終止加溫，LED2滅掉，LED3有電流量穿過而照亮。這時由二極管D16、保溫電熱器RD2構成保溫電路，D16半波整流向RD2(30W)配電，電路進到長期保溫情況，使溫度保持在96℃上下。

3．直流電配電電路

220V電壓經電源連接器CZ加至環形變壓器B的初中級，次級線圈導出13V溝通交流低電壓，由整流管D19～D22整流器，電容器C8過濾后造成約12V直流電低電壓給電動式給水電路和再沸除氯電路配電，與此同時LED1照亮，標示熱水壺接入開關電源開始工作。

4．電動式給水電路

由電動給水電源開關S1、杯碰給水開關S2和潛水泵M構成。手按S1或杯碰S2接入12V直流電壓，M旋轉推動離心水泵轉動，抽出來瓶膽沸水從出水量嘴排出水。

5．再沸除氯電路

由再沸除氯電源開關S3、三極管G1、G3以及外部元器件構成。應用再沸除氯標準，僅有熱水壺處在保溫情況即WK2斷掉才合理。按一下S3、12V直流電壓經S3、R22對C9電池充電，G1、G3陸續迅通，直流繼電器J得電吸合，其常接觸點J-1合閉，這時由D16整流器向RD2配電無效，強制性220V電壓向RD1延遲配電約1．5～2分鐘，足夠使瓶膽的水再度燒開并清除飲用水的o2臭味，LED3滅掉，LED2照亮。這時C9充斥著電逐漸經R21向G1充放電，直到C9的工作電壓不可以保持G1、G3關斷時，J跳停釋放出來，J—1校準斷掉，再燒開整個過程完畢。D23是該電路續流二極管，給J電磁線圈釋放出來磁場能，維護G3不至于毀壞。

二、常見問題維修

1．整體不工作中
該常見故障多是電壓未進到電路，大部分是清理水瓶座水霧注入CZ，長此以往造成L、N插腳生銹空氣氧化，比較嚴重的時候會導致短路故障。打磨拋光插腳金屬氧化物，用電吹風除潮就可以解決困難。
2．保溫顯示燈亮，不保溫
依據常見故障狀況剖析，常見故障出在保溫電路。查驗保溫電路壓接件一切正常，遂檢驗D16、RD2，發覺RD2電阻器無窮，一切正常電阻器為807Ω，南此確定，RD2燒壞。拆下來電熱器，砸開維護鋁合金板，當心解開黑云母層，帶條狀加熱絲為RD1，條狀加熱絲為RD2，認真觀察就可以發覺斷絲，在斷頭處黑云母框架用訂書針打個小圓孔，退一匝將一斷絲越過小圓孔與另一斷絲絞線起來，合理長短約1cm，理清絞合段不必搭碰周邊加熱絲，進行復測電阻器一切正常(少幾歐母對應用無危害)后，按原狀裝好電熱器，接入開關電源調試，保溫作用一切正常，常見故障清除。
3．潛水泵不出水量
S1、S2與此同時故障的概率很小，多見M電機碳刷比較嚴重?fù)p壞而致，拆換M(型號規格DB-1型、8～12V直流電源泵)后常見故障即清除。
4．再燒開作用無效
通常是再沸除氯電路有關元器件毀壞而致。
查驗S3一切正常，再查驗該電路各元器件，發覺J1能合閉，但測其兩邊堵塞，可能接觸點因拉弧燒蝕空氣氧化導致開關電源堵塞造成上述常見故障。試換J(型號規格SRD-12VDC-SL-C直流繼電器)，常見故障清除。
