兆福ZF-TY型分離式健康保健足浴盆，應用蒸氣方法加熱，使水電工程徹底防護，以確保生命安全。除此之外，選用了人體感應操縱隔熱保溫，可按不一樣群體腳部能夠融入的溫度開展鎖住控溫。
該澡盆由盆座和上盆體兩部份構成。盆座上面有開關電源及由八位單片機設計(HT46R47)構成的操縱電路、加熱管、氣泡產生器、震動電機、水位開關和雙金屬溫度控制器等構成，上盆體安裝有負溫特點的溫度感應器。

一、電路基本原理

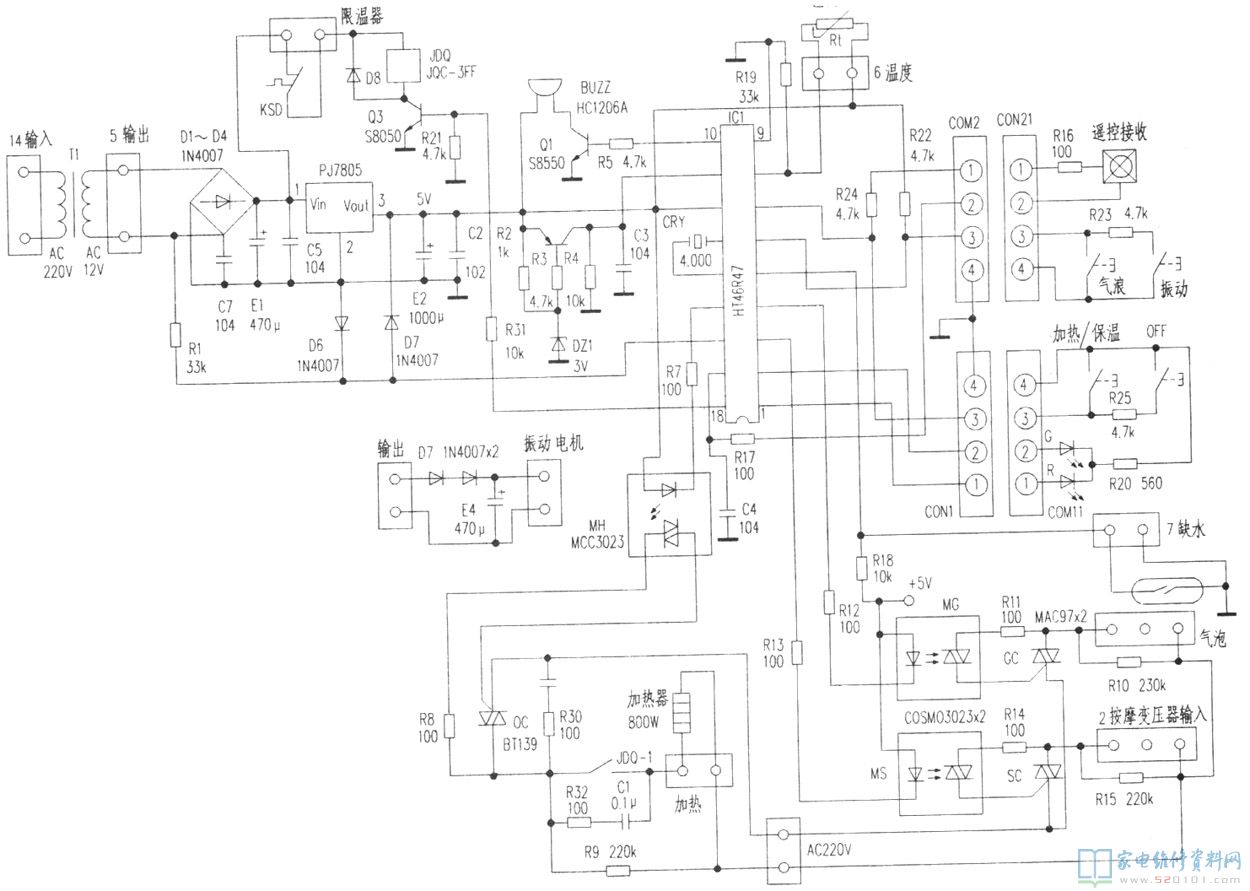

實繪操縱電路基本原理如圖下所顯示。該電路由開關電源電路、升溫電路、溫度限定電路、控溫電路、氣泡保健按摩電路、震動保健按摩電路、少水維護電路、操作面板和遙控器電路等構成。

1．開關電源電路
220V電壓經降壓變壓器T1導出12V交流電流，經D1～D4整流器和E1、C5過濾，再經過PJ7805穩壓管導出5V直流電源，給單片機設計和光電耦合器等配電。
2．加熱、控溫和限溫電路
接入開關電源，聽見四聲“嘀”響，單片機設計自查一切正常，約1秒左右后JDQ吸合JDQ-1接入，整體進到待機狀態，按住加熱/隔熱保溫鍵，鮮紅色LED燈亮，Ic1 15腳呈低電位差，MH光電耦合器關斷，開啟OC晶閘管關斷，加熱器逐漸提溫，當溫度升到足道者舒服的溫度時，再度按住加熱/隔熱保溫鍵，翠綠色LED燈亮，這時IC1將記憶力該點的溫度值，完成控溫操縱。若足道者對溫度不比較敏感，自始至終未按加熱/隔熱保溫鍵，溫度則一直上升，當升到48℃～50℃時，KSD限溫器會斷掉，促使JDQ汽車繼電器釋放出來而停止加熱，避免足道者燙傷起泡。
3．氣泡保健按摩電路
由R10～R12、MG、GC和氣泡產生器構成。該設備有三種氣泡保健按摩方式，根據各自按氣流鍵來變換。三種方式主要是靠操縱氣泡產生器關斷周期時間來完成的，按暫停鍵可終止氣泡保健按摩方式。
4．震動保健按摩電路
由R13-R15、MS、SC和震動電機構成。該設備配有二種振動模式，根據按震動鍵來完成。一種為持續振動模式，另一種為間歇性振動模式，按暫停鍵可終止震動保健按摩方式。
5．少水維護電路
該電路關鍵由安裝于加熱腔內的磁浮子和干簧管構成。一切正常時磁浮子被水浮上來，干簧管呈引路情況IC1⑤腳呈高電位，可一切正常工作。當水位線低至磁浮子貼近干簧管時，干簧管合閉促使IC1⑤腳呈低電位差，這時足浴器會傳出緊促的“嘀”聲，與此同時終止全部電路的工作。

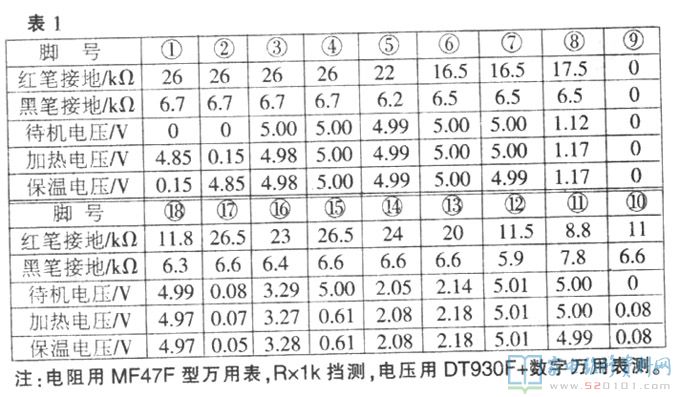

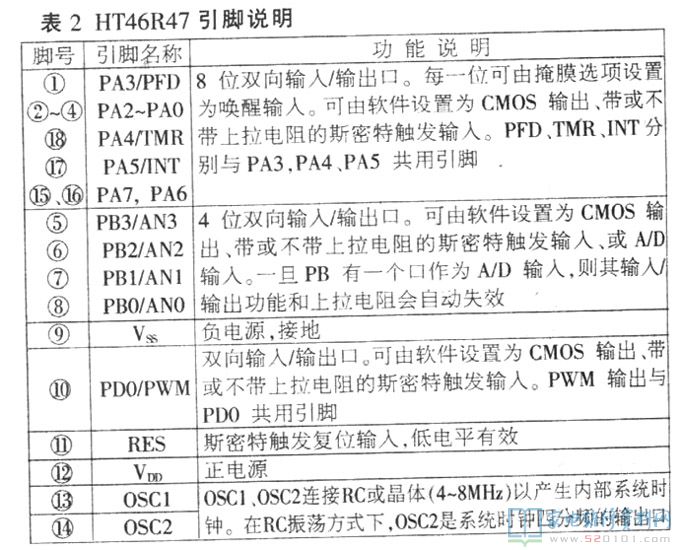

表1為IC1線上各管腳正反面向阻值和休眠、加熱、隔熱保溫情況下的工作電壓值，表2為IC1管腳表明，供維修時參照。

二、常見問題維修

1．接入主機電源后，鮮紅色顯示燈即亮，按一切鍵均無響應 插電后沒有聽見一切正常的自查聲，表明IC1無法一切正常工作。最先精確測量電源電壓，PJ7805導出端僅為2.7V，再測其鍵入直流電壓約為16V，手去摸PJ7805不熱，表明其已壞，換掉一片KA7805，整體工作一切正常。
2．不可以加熱，氣流和震動電路均能一切正常工作
從常見故障狀況看，IC1工作一切正常，按住加熱/隔熱保溫鍵，鮮紅色LED燈亮，精確測量IC1 15腳為低電位差，進一步檢驗MH、OC均一切正常，猜疑汽車繼電器欠佳，使用短布線跨接線JDQ-1接觸點時，能一切正常加熱，拆換JDQ后，常見故障清除。
3．整體不工作
接入開關電源無自查聲，按任意鍵均不工作。精確測量PJ7805導出直流電壓一切正常，查校準電路中的Q1、R2～R4、DZ1、C3均一切正常。按單片機設計一切正常工作三要素，就剩4MHz晶振電路CRY沒查。該格外的工作工作頻率標準為4～8MHz(見表2)，使用彩色電視常見的4．433619 MHz晶振電路更換，整體工作一切正常。
4．整體工作有時候一切正常，有時候異常
該設備異常時常見故障跟上面一樣例，按上例搜索常見故障，當檢驗至校準電路的DZ1時發覺工作電壓僅為1．6～1.9V間且不穩定，一切正常時應是3V上下，換掉一只3.2V的穩壓極管后，常見故障清除。該足浴器校準電路比較繁雜，自己嘗試按常見的RC校準電路開展更新改造，即拆掉R2～R4、DZ1、Q1，并將R4接于Q1的c—e腳處，整體工作一切正常。
