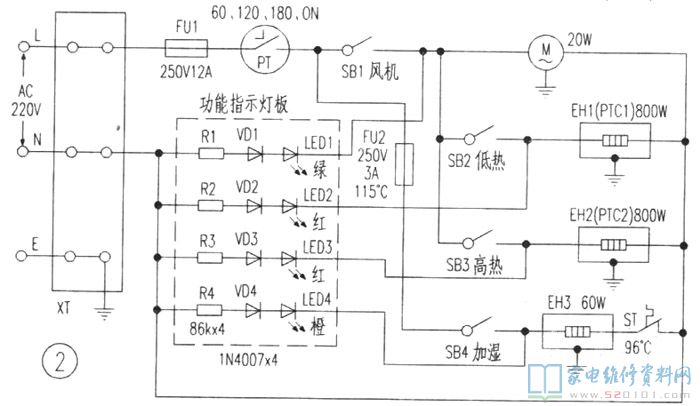

文中小編依據實體畫出電路基本原理如下圖2所顯示。

(1)作用顯示燈板

如下圖2中斜線框中，LED1(綠)為離心風機運行狀態顯示燈，LED2(紅)為低燒運行狀態顯示燈，LED3(紅)為高燒運行狀態顯示燈，LED4(橙)為加濕運行狀態顯示燈。

(2)送風電路

接入開關電源，將定時器PT旋紐順時針方向旋置60、120、180min任一定時擋或順時針轉動到尾端ON擋(電暖風可連續性工作中)，PT的撥動開關閉合接入電路，定時器倒數計時。閉合離心風機電源開關SB1，220V電壓經三位接線器XT、商業保險器FU1、PT、SB1加至送風電動機M兩邊，M得電運行，推動滾桶風機旋轉，從電暖風通風口送風，與此同時LED1表明綠光，標示送風電路進到送風情況。

(3)加熱電路

由低燒加熱器EH1(PTC1)800W、高燒加熱器EH2(PTC2)800W構成。加熱電路受離心風機電源開關SB1操縱，僅有在SB1閉合插電情況下，才可以接入加熱電路開關電源，那樣可以避免離心風機未送風時，先接入加熱電路導致太熱，造成毀壞PTC加熱器。閉合低燒電源開關SB2、高燒電源開關SB3(或在其中之一)，EH1(PTC1)EH2(PTC2)(或其中之一)得電發燙，根據鋁制翅狀散熱器向周邊排熱，由滾桶風機經通風口送出暖風，與此同時，LED2、LED3表明彩光，標示加熱電路已經加熱。EH1(PTC1)與EH2(PTC2)加熱輸出功率同樣，并具備全自動控溫特點。

(4)加濕電路

向儲水箱放水至“滿水”部位，閉合加濕電源開關SB4，EH3得電發燙對水升溫，與此同時LED4表明橙光，標示加濕電路進到加熱情況。當儲水箱的水被燒開后，蒸汽孔持續出現蒸汽，使室內空氣質量維持一定的環境濕度，避免干躁，供暖舒服。當水流量小于“放水”部位時，ST中斷插電，LED4更替亮滅，提醒加上水流量。

當定時器倒數計時完畢時，PT的撥動開關斷，開，全自動斷開整體開關電源，LED1～LED4滅掉，送風、加熱、加濕各電路停止工作。斷掉SB1～SB4，使電暖風各作用修復初始值。FU1為整體過電流保護，FU2是加濕電路太熱維護元器件。

二、常見故障檢修
例1、旋轉定時器旋紐置某一定時擋，一放手旋紐馬上回到原點。
依據常見故障狀況剖析，多是實際操作定時器用力過猛，導致驅動力發條跑位掉下來或斷裂造成常見故障。拆換定時器(KDJ2-3H型、250V、15A)后，常見故障即清除。
例2、閉合SB1，LED1表明綠光，離心風機不送風。
LED1表明綠光，說明220V電壓已進到送風電路，用萬能表R×1擋精確測量M兩邊電阻器無窮，表明M損壞(一切正常電阻器約123Ω)。拆下來電機定子繞阻框架，去除框架內廢亮皮線，隨后用φ0．23mm高韌性亮皮線在框架內密繞2730匝，焊上開關電源導線后，在繞阻外捆扎雙層包裝紙作外絕緣層。將電機定子繞阻嵌回電機定子變壓器鐵芯原點，插電調試，電暖風送風一切正常，常見故障清除。
例3、閉合SB4，LED4表明橙光，不加濕。
LED4顯示橙光，表明電壓已進到加濕電路，不加濕的因素一是EH3燒毀，二是ST毀壞。經查驗，EH3電阻器無窮(一切正常電阻器約807Ω)，表明EH3已燒毀。用同規格型號圈狀加熱器拆換后，常見故障清除。
