220V電壓經晶閘管VS1～VS4操縱風扇電機與轉葉電機運行

一、原理

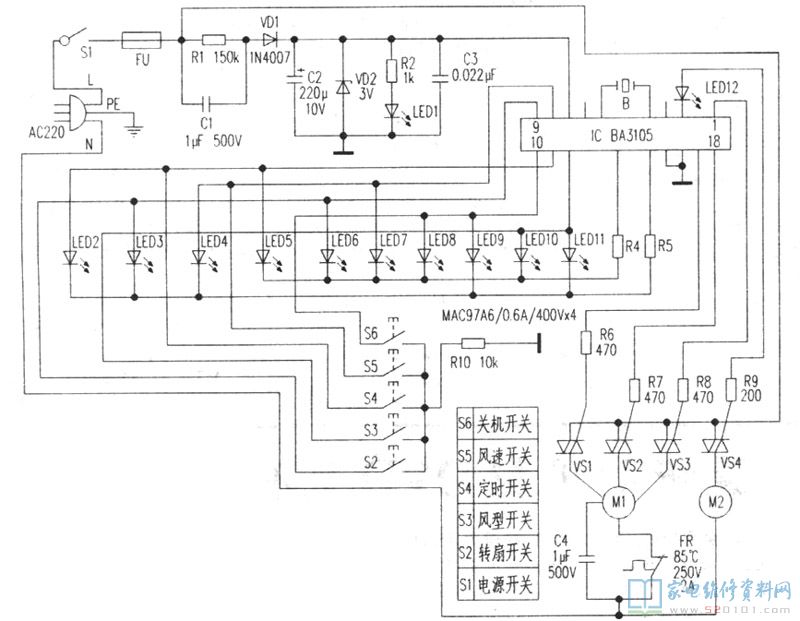

文中小編測繪工程原理圖如圖下所顯示。220V電壓經C1降血壓，VD1整流器、C2過濾、VD2穩壓管后導出3V直流電壓給控制回路配電。與此同時220V電壓經晶閘管管VS1～VS4操縱風扇電機與轉葉電機運行。

該型轉葉扇具備風速、風頻、按時、轉葉等各種作用，選用場效應管IC(BA3105)。在其中16腳插線負級VSS端，完成按時累進稅實際效果。

⑧腳為風速數據信號鍵入端，每按一次“風速”按鍵S5，IC 17、18、①腳先后變換導出單脈沖去開啟相對應晶閘管管VS1、VS2、VS3，運行風扇電機各自運行于強、中、弱風速；與此同時相對性應的發光二極管LED5、LED6、LED7亮。13腳為風型數據信號鍵入端，按動“風型”鍵可更改風型，該轉葉扇有一切正常風、吹風、睡眠質量風三種風型并先后循環系統運作。與此同時相對性應的LED2、LED3、LED4亮。11腳為“按時”數據信號鍵入端，每按動一次“按時”按鍵，定時時間增長半小時。這時，LED8、LED9、LED10、LED11各自照亮。當LED8～LED11全亮時，標示按時時間為較大(7.5鐘頭)。⑨腳為轉葉數據信號鍵入端。按動“轉葉”按鍵，Ic②腳導出低電頻單脈沖，VS4關斷，轉葉電機運行運作，更改排風方位，與此同時LED12亮。為維護風扇電機，在風扇電機機殼上放螺絲緊靠安裝有過載保護器FR。當風機機殼溫度做到85℃時，FR姿勢斷開電源電路開關電源。

二、常見故障維修

1．接入指示燈LED1亮，但風機和轉葉也不工作中，各按鍵無效。
最先查驗控制面板按鍵，觸碰優良，各電極連接線也無異常。再查Ic1④、⑤腳工作電壓無差，剖析將會為晶振電路B欠佳，用工作頻率為32768Hz晶振電路拆換后，工作中一切正常。
2.合閉S1，風機即高速運行，操縱調整失效。
最先查Ic 17腳快速風操縱端，有開啟單脈沖導出，故分辨為VS1穿透。用MAC97A6(400V)晶閘管拆換后常見故障清除。
