電子器件滅蚊拍內嵌3V專用型充電電池

一、電路基本原理

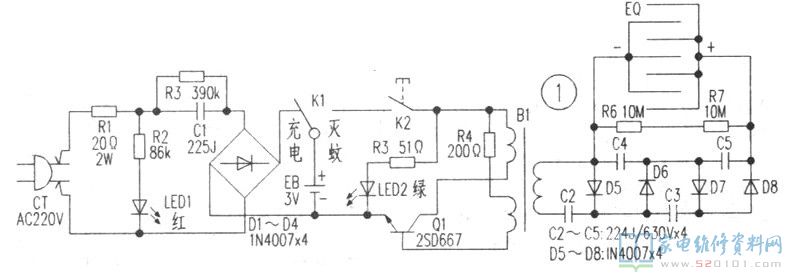

該電子器件滅蚊拍內嵌3V專用型充電充電電池，可以循環系統充電。依據實體畫出電路基本原理如下圖1所顯示。

關鍵由充電電路和高頻率震蕩變壓電路構成。
(1)充電電路將作用切換開關K1撥向“充電”擋，隨后將伸縮節電源線插頭CT外伸后插入市電插座。220V交流電經保險電阻R1，一路根據R2降血壓限流入充電顯示燈LED1配電，LED1亮彩光做為充電標示。另一路根據R3、C1并接降血壓約7．5V加至全橋D1～D4整流器，導出脈沖直流電壓，經K1向EB充電。R1具備商業保險功效，能抑制啟動一瞬間，降血壓電容器C1因工作電壓基因突變造成沖擊性電流量，是確保充電電路不至于毀壞的商業保險元器件。
(2)高頻率震蕩變壓電路將K1撥向“滅蚊”擋，EB向電路配電。按住滅蚊電源總開關K2，滅蚊顯示燈LED2亮綠光作滅蚊標示。由電阻器R4、震蕩管Q1(2SD667)、脈沖變壓器B1等元器件構成的高頻率震蕩電路起振。工作電壓藕合到B1次級線圈并變壓至280V，經二極管D5-D8、電容器C2～C5構成4倍壓整流電路，導出約1．5kV單脈沖直流高壓電源加至髙壓電網EQ，一旦蚊子觸碰電網，鄰近鐵絲充放電將蚊子槍殺。R6、R7是泄流電阻器，串連后并接進EQ正負極端，當電蚊拍停用時，C2-C5的殘留正電荷被R6、R7釋放出來掉，避免對身體造成麻電狀況。

二、常見問題檢修

(1)LED1沒亮，不充電。
造成常見故障因素有：1)伸縮節電源線插頭CT滾動腳空氣氧化導致接觸不良現象，或導電性簧片形變與滾動腳觸碰不及時。消除金屬氧化物、調節簧片視角，使簧片與滾動腳一切正常觸碰。2)關鍵查驗全橋D1～D4或R1有沒有短路。
(2)LED1亮，不充電。
LED1亮，表明220V交流電進到電路。若檢驗K1、D1—D4一切正常的，造成不充電多是C1穿透引路而致，拆換C1(2uF/400V)后常見故障就可以清除。若檢驗C1一切正常，則EB無效，要換用同規格型號專用型充電充電電池。
(3)按K2，電蚊拍不工作中。
先檢驗K2是不是堵塞，若一切正常，電蚊拍仍然不工作中(用螺絲起子觸碰EQ不充放電)，可能高頻率震蕩電路未起振，查驗R4、B1、Q1等電子器件，多見為Q1毀壞，用同樣型號管或采用NPN型、BVcbo=120V、Icm=1A、Pcm=0．9W的別的型號規格三極管拆換。
