一、電路基本原理

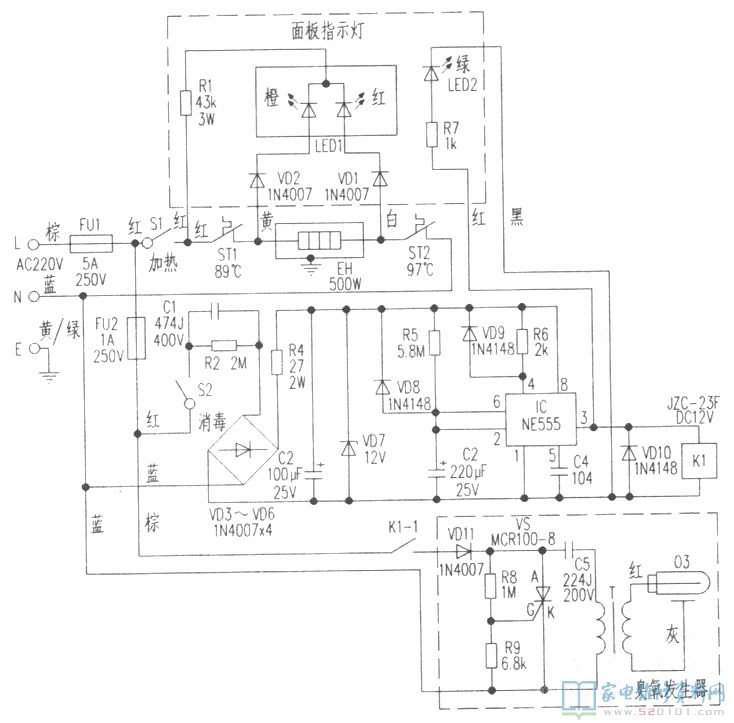

依據實體制作的電路電路原理圖見圖下所顯示,元器件識別碼為小編所注。整機由控制面板顯示燈、加熱/隔熱保溫電路、按時,消毒殺菌電路三部份構成。
1．控制面板顯示燈
控制面板上配有加熱/隔熱保溫顯示燈LED1和按時/消毒殺菌顯示燈LED2。LED1選用紅/翠綠色共陰掉色發光二極管,加熱情況亮彩光,隔熱保溫情況亮橙光(紅/翠綠色混和光)。LED2選用翠綠色發光二極管,按時/消毒殺菌情況亮綠光。
2．加熱/隔熱保溫電路
閉合S1,EH逐漸對水加熱。加熱顯示燈電路R1、LED1、VD1插電,LED1的綠燈亮彩光,標示電路進到加熱情況。因為隔熱保溫顯示燈電路R1、LED1、VD2被ST1短路故障,因此LED1的綠燈不閃。當溫度升到ST1的限制溫度98℃時,ST1接觸點斷掉,EH跳停中止加熱,這時兩顯示燈電路與此同時有電流量穿過,彩光與綠光混和后呈橙光,標示電路進到隔熱保溫情況。當食用開水補入冷水或關閉電源當然減溫至ST1最低值溫度85℃時,ST1接觸點閉合,EH得電再作新一輪加熱,循環往復使溫度控溫在98～85℃地區內。
電路中,ST2起防空燒功效,避免熱罐少水誤閉合S1,EH大幅度提溫,ST2溫度傳感器斷掉,強制性加熱管關閉電源而不至于燒毀,保證立式飲水機應用安全性。3．按時/消毒殺菌電路
由按時操縱電路和臭氧消毒電路構成。
(1)按時操縱電路
由開關電源電路、時基電路IC(NE555)以及外部元器件構成固定不動的30min按時電路。閉合消毒殺菌電源開關S2,220V交流電經C1、R2降血壓,VD3～VD6橋式整流,R4過流保護,C2過濾,VD7穩壓管后造成12V直流電壓給時基電路IC、汽車繼電器K1、按時顯示燈LED2配電。Ic③腳導出高電平,K1得電吸合,常開觸點K1-1閉臺接入臭氧消毒電路開關電源,與此同時LED2發綠光,標示按時逐漸。通過30min后,時基電路校準,③腳跳變成低電頻,LED2滅掉,K1跳停釋放出來,K1-1校準斷掉,關閉臭氧消毒電路開關電源,進行一次按時操縱。
(2)臭氧消毒電路
當K1-1閉合后,220V交流電經VD11半波整流,造成約100V脈沖直流電壓向C5電池充電,與此同時該工作電壓經R8、R9分壓開啟單邊可控硅VS(MCR100-8)操縱極G,VS關斷,C5向單脈沖升壓器T的初中級充放電。因為VS反復關斷,截至,C5反復充放電/電池充電,使T的次級線圈造成近萬伏單脈沖髙壓加至活性氧放電管O3兩電級充放電,水解氣體轉化成活性氧對物件開展保潔服務、消毒殺菌。
二、故障檢修
1．閉合S1,LED1亮彩光,但立式飲水機不加熱。LED1亮彩光,表明交流電已進到電路,不加熱可能是EH有故障。關閉電源,查驗EH兩腳壓接件內未見異常,再精確測量EH兩出腳間電阻器無窮(一切正常時電阻器約97Ω),表明EH燒毀造成上述故障。拆換同規格型號熱罐就可以。有情況時可拆下來壞熱罐,磨去熱罐面蓋焊接,拆換500W不銹鋼電熱管,用氬弧焊機焊上面蓋。只需試水不漏,按原狀裝好熱罐,加水插電,立式飲水機一切正常加熱就表明故障清除。
2．加熱不斷,溫度高致出現蒸氣并忽然卡死,以后再閉合S1,立式飲水機自始至終不加熱。
該故障多見ST1接觸點燒蝕粘死,加熱到溫觸點不可以斷掉,再次插電使水沸騰ST2A姿勢維護而致。減溫后開啟側板,先用螺絲起子輕按ST2(在熱罐下邊)復位開關使接觸點閉合,隨后拆換ST1(在熱罐上邊,型號規格KSD-301,主要參數250V/5A/89℃),故障即清除。
3．閉合S2,LED2沒亮,不可以開展臭氧消毒。
依據故障狀況剖析,故障源于按時操縱電路。插電,精確測量Ic⑧、①出腳間無12V直流電壓,可能開關電源電路有關元器件毀壞。逐一查驗FU2、穩壓管、S2、C1、C2和VD7等元器件,發覺R4發黑,測其已引路,導致電力終斷造成上述故障,由此可見R4輸出功率不足(原2W),換掉一只3W/27Ω電阻器,故障清除。
4．閉合S2,LED2亮綠光,不可以開展臭氧消毒。
LED2亮綠光,表明按時操縱電路工作中一切正常,臭氧消毒沒法開展多是臭氧消毒電路有關元器件毀壞而致。閉合S2,精確測量VD11整流器后對地有100V工作電壓,表明直流電配電一切正常。猜疑VS或C5毀壞而不可以充/充放電,檢驗VS各電級電阻器一切正常,焊下C5精確測量,已引路,關鍵緣故為C5抗壓太低(原200V)。換掉一只0．22uF/400V聚丙稀電容器后,插電調試,立式飲水機一切正常消毒殺菌,故障清除。
三、常見問題
1．先插進水瓶座,開啟熱水器混水閥,待有流水出后才可插電加熱。2．該設備雖布防空燒保護設備,但常常少水插電會燒毀防空燒溫度控制器。
3．臭氧消毒結束,應立即關閉S2,避免長期性插電毀壞立式飲水機。
