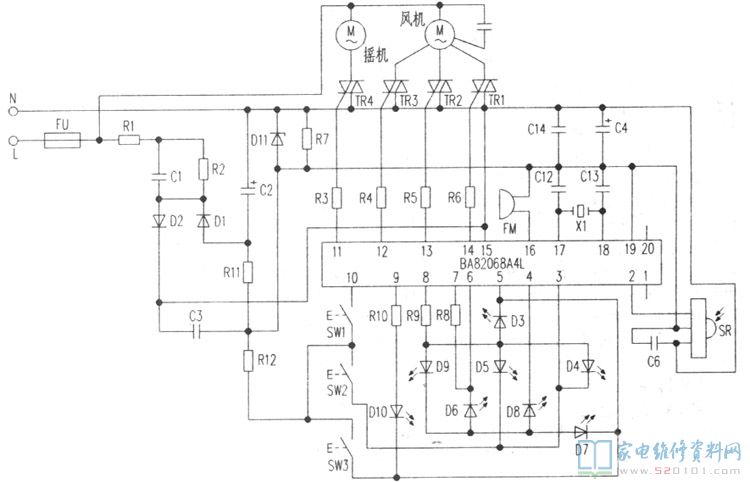

文中筆者接修一臺東正版FB-40型壁掛式遙控器電扇不可以搖頭送風。該風機選用專業的MCU單片機設計(BA82068A4L)控制技術系統，具備遙控器開、待機，弱、中、強循壞式風力挑選，搖頭送風，0.5-2-4鐘頭按時，無源蜂鳴器發音提醒和彩色LED燈照亮提醒等各種作用。筆者根據實體測繪工程其電源電路如下圖所示。維修時，最先斷掉市電，開啟掛座后蓋，用MF-47型萬用表測量搖頭異步電機兩邊電阻值為9k，一切正常(注：風扇電機低、中、快速繞阻電阻值各自為800Ω、700Ω、600Ω，核查也一切正常)：這意味著不可以搖頭送風的常見故障很有可能出現在MCU控制回路上。因此，接入市電，按住智能遙控器上的“開／風力”鍵和“搖頭”鍵時，MCU 11腳工作電壓由6V眺變成1V，一切正常：查驗過流保護、開啟電阻器R3(680Ω)也優良，至此，猜疑TR4毀壞。用一只MAC97A6雙向可控硅拆換之，常見故障清除，搖頭送風作用可以修復。
