大力神ZW100

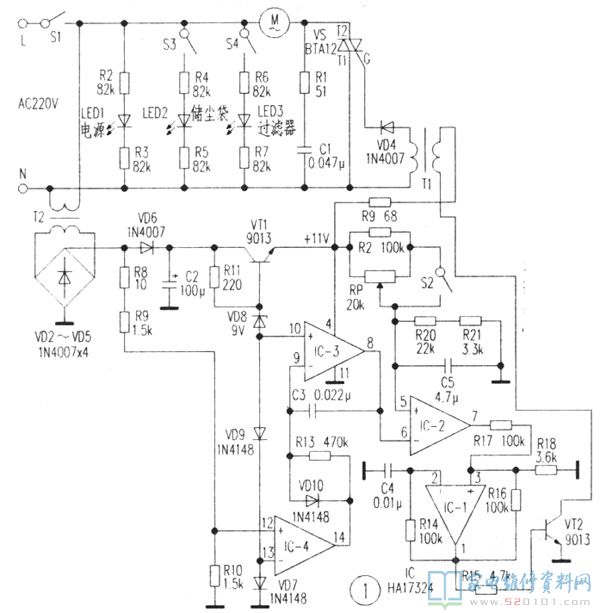

大力神ZW100-939型吸塵機，其構造由機殼、串激電機、儲塵袋、調速電機和吸頭配件等構成。文中依據實體制作出原理圖如下圖1所顯示，圖內電子器件識別碼為小編所注。

一、電路圖講解

1、作用顯示燈電源電路

LED1為電源指示燈，按住電源總開關S1，LED1亮，表明電源開關接入。S3、S4為氣體壓力控制器，LED2為儲塵袋滿顯示燈，LED3為過濾裝置阻塞顯示燈，各自受S3、S4工作壓力情況操縱。

2、主電源電路

由單桐溝通交流串激電機M與雙向晶閘管VS串連連接220V交流電源。根據更改雙向晶閘管導通角，就可以完成變壓變速目地。由R1、C1構成浪涌保護器消化吸收控制回路，以抑止對電器產品的影響及維護可控硅。

3、控制回路

(1)電壓跟隨器

由四放大電路電子器件IC(HA17324)的IC-4、IC-3構成。220V交流電源經環形變壓器T2降血壓，全橋(VD2～VD5)整流器后，創建與交流電源維持同歩的單邊脈動電流，并分為雙路。一路經VD6防護，C2過濾后邊加個串連穩壓電源電路，因為VD8與VD9的功效，IC-3⑩腳、Ic-4 13腳各自鉗位在1．5V和0．75V。另一路經R8、R9與R10分壓后的過零抽樣數據信號邊加個IC-4 12腳，14腳導出高電平，該高電平經VD10、R13、C3成分的積分電路邊加個IC-3⑨腳，經工作電壓較為，由⑧腳導出脈沖信號邊加個Ic-2⑥腳，給轉速比調整給予同歩數據信號。

(2)轉速比控制器

由IC-2以及外圍電路構成。調整把手上的調節電阻器RP的電阻值，IC-2⑤腳電位差隨著更改，與⑥腳給出的調變電位差相較為，住⑦腳導出的給出電位差經R17與R18分壓后邊加個波形產生器IC-1③腳，那樣就能完成變壓變速目地。

(3)波形產生器

由IC-1以及外圍電路構成。導出波形力度尺寸(與Ic-1③腳工作電壓的尺寸正相關)，IC-1①腳導出的波形加于三極管VT2的基極，經整形美容、變大加于脈沖變壓器T1，藕合后導出單脈沖工作電壓，經VD1整流器，向雙重品閘管VS的操縱極G給予開啟工作電壓，使VS關斷，串激電機M得電運行。調整RP的電阻值，就能操縱VS導通角尺寸，就可以更改M的轉速比。

二、普遍故障檢修

1．電源指示燈LED1沒亮，電機M不轉。
故障狀況表明交流電源未進到主電源電路，若儉查電源線插頭、電源插頭及電源總開關S1一切正常。通常為吸塵機卷線輪2個同舟導電性圓形與固定不動觸碰簧片中間堆積污漬或簧片形變、損壞造成接觸不良現象。用車用汽油棉球清理污漬后，用斜口鉗調節簧片工作壓力視角使其一切正常觸碰，故障就可以清除。
2．按住電源總開關S1，電源指示燈LED1亮，電機M不轉。
故障狀況表明交流電源進到主電源電路，查驗脈沖變壓器T1及穩壓管VD1
一切正常，電機M不轉，可能是雙向晶閘管VS穿透引路導致的。先用一根絕緣層導

線短路VS的T1、T2極M馬上旋轉，表明串激電機一切正常，故障在VS。該雙向晶閘管外觀設計及管腳排序如下圖2所顯示。用萬能表R×1擋精確測量，好的管道的G極與T1極正、反方向電阻器在30～40Ω中間，G極與T2極正、反方向電阻器為無窮，T1極與T2極正、反方向電陽也是無窮，現測得G、T1、T2各極電阻器均無窮，從而確定，VS山穿(引路)造成電機M開關電源堵塞造成以上故障。用原形號BTA12-600或選抗壓值≥600V、電流量≥12A別的型號規格艤向品閘管拆換，故障就可以清除。

3．按住電源總開關S1，電源指示燈LED1亮，調整把手上的電阻器RP，電機M自始至終不轉。
依據故障狀況剖析，多見為控制回路不工作中，可能是環形變壓器T2燒毀，或串連穩壓電源電路有關電子器件毀壞而致。檢驗T2次級線圈交流電流15V一切正常，遂精確測量IC開關電源腳④、11腳直流電壓0v(一切正常應是11V)，表明串連穩壓電源電路有故障。關閉電源逐一查驗VD2-VD6、c2、R11、VD8、VT1等電子器件，發覺VT1的c—e極山穿(引路)，因為VT1毀壞終止向IC配電造成以上故障。拆換VT1(9013)，故障即清除。
4．電源指示燈LED1亮，電機M運行噪音大，有時候電機轉速比減緩，吸頭吸附力小。
依據故障狀況剖析，多見為吸塵機使用年限較長造成電機電刷有故障。電刷若輕微破損的，會造成M運行噪音大，若比較嚴重損壞或觸碰不及時，則造成M轉速比減緩或不轉。遇此故障，可根據調節電刷扭簧的工作壓力看是不是解決困難，經上述維修若沒什么進展的，則需拆換電刷(2個電刷與此同時轉換為宜)使故嶂清除。
