駁接超聲波加濕器單元后霧化作用恢復

超聲波加濕器模塊由電源適配器與超聲波加濕器2個單獨的單元組成，只需將超聲波加濕器單元吞沒于淺水區中，再與電源適配器單元聯接插電，就能全自動起振激發霧，產生茂密勻稱的霧水群，能有效地增濕氣體，靜電消除，除塵預防疾病，滋養皮膚。

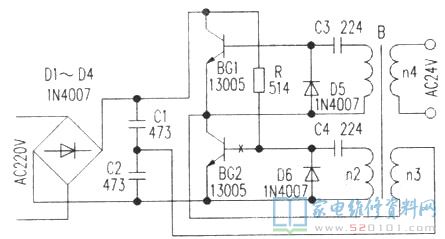

該套超聲波加濕器，通電后不可以出霧，核查發覺是搭配的電源適配器無導出。該電源適配器是一個能將AC220V的電壓轉化成AC24V安全性低電壓，并為超聲波加濕器單元給予電力能源的電子變壓器。正本未附電電路原理圖，圖中為按實體測繪工程的電電路原理圖。其原理為：AC220V電壓經D1～D4橋式整流及電容器C1、C2過濾后得到300V以內的直流電壓，經電阻器R給BG2給予偏置電壓，使BG2最先關斷。逆變變壓器B一共有4個繞阻n1、n2、n3、n4繞于同一個磁心上。當BG1、BG2輪番關斷與截至，使逆變電路進到震蕩情況時，在繞阻n4上導出AC24V工作電壓。常見故障產生時BG2的基極電位差顯著與R的下方電位差不一，輕撥BG2似有松脫的覺得。對BG2焊補后依然失效。用表測R下方點焊與BG2的基極焊點中間堵塞(見打×處)，在拆焊BG2時發覺基極焊層與布線銅箔條破裂。焊妥這一“空缺”，該電子變壓器的AC24V導出立刻修復。駁接超聲波加濕器單元后霧化作用恢復。
