依露遜N

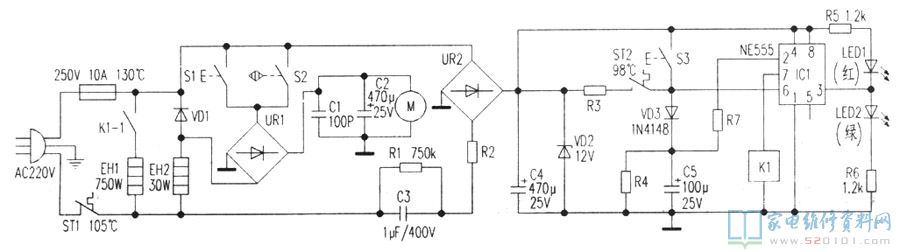

依露遜N-38A電熱開水瓶具備全自動加熱、自動保溫、再沸騰及過熱維護、防空燒等作用。文中測繪工程電源電路見下面的圖所顯示，僅供參考。

一、原理

向開水瓶內加水至水位線線，接入開關電源，220V電壓經溫度斷路器FU、防空燒溫摔器ST1，加于熬水加熱電源電路、保溫出水電路兩邊。與此同時220V電壓還經C3、R2降血壓、UR2整流器、C4過濾、VD2穩壓管后導出12V工作電壓。該電壓一路加至IC1④、⑧腳，并且經過再沸騰電源開關s3加至Ic1⑥腳；另一路經R3、熬水溫度控制器ST2加至Ic1⑥腳，與此同時經VD3、R7加至IC1②腳。剛接觸電原時，IC1導出端③腳為低電頻，加熱顯示燈LED1(紅)亮，⑦腳為高電平，加熱汽車繼電器K1受電吸合，開與關觸點K1—1合閉接入開關電源，煮水電工程加熱電源電路EH1受電發燙，與保溫加熱器EH2一起對瓶里水加熱。與此同時12V工作電壓經VD3向C5電池充電。溫度升至98℃沸騰時，ST2姿勢，IC1⑥腳變成低電頻，C5經R4充放電至使Ic1⑦腳導出低電頻，K1跳停釋放出來，EH1終止加熱。C5充放電時間即是熬水延遲時間。延遲熬水目地是使水里的氫氣和臭味充足蒸發。與此同時Ic1③腳導出高電平，LED1滅，LED2亮，進到全自動保溫運行狀態。這時，僅有EH2再次加熱。
保溫情況下，假如必須將水再度沸騰時，輕按再沸騰旋鈕開關S3，Ic1⑥腳為高電平，⑦腳導出高電平，K1受電吸合，EH1修復加熱。與此同時，12V工作電壓經S3、VD3再度向C5電池充電。一樣待水燒開后開展延遲加熱斷掉，隨后斷掉EH1開關電源。
拿取沸水時，只需輕按出水旋鈕開關S1或杯碰按鈕開關S2，220V電壓經EH2降血壓UR1整流器導出12V上下工作電壓，給水泵M配電，電動機M運行將離心水泵出。采水結束，S1或S2釋放出來全自動轉換為保溫運行狀態。
假如瓶里沒有水誤接入開關電源，電加熱管發燙，溫度迅速升高至ST1姿勢溫度值或FU融斷溫度時，ST2全自動斷掉或FU融斷．避免電加熱管及熱水壺因高溫向毀壞。

二、常見故障維修

1、水燒不動
若加熱標示燈不閃，多見EH1虛接或短路；也可能是K1-1觸點欠佳或K1毀壞。若顯示燈亮，則多見為C3引路或UR2毀壞。
2、不可以出水
普遍為電動機毀壞、EH2虛接或短路、UR1毀壞；有時候很有可能應用日久，污垢阻塞。
