        電子滅蚊燈用溝通交流220V配電,耗電量2W

        發布日期: 2021-12-23 18:00 瀏覽:170
        核心摘要:一、電路原理該電子滅蚊燈用交流220V供電,耗電2W。根據實物畫出電路原理如圖2所示,將電源插頭CT插入市電插座,閉合電源開關K1,220V交流電源經電容C1降壓使熒光燈管NE點亮。同時220V交流電

        一、電路圖講解

        電子滅蚊燈用溝通交流220V配電,耗電量2W

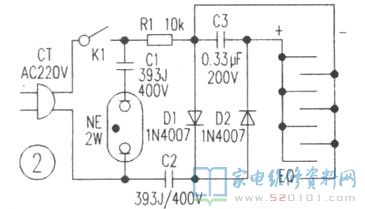

        該電子滅蚊燈用溝通交流220V配電,耗電量2W。依據實體畫出電路圖講解如下圖2所顯示,將電源線插頭CT插進市電插座,合閉電源總開關K1,220V交流電經電容器C1降血壓使熒光燈NE照亮。與此同時220V交流電經電阻器R1過流保護,經二極管D1、D2和電容器C2、C3構成2倍壓整流電源電路,變為約620V直流高壓加至等間距平行面編制而成的金屬材料柵網EQ上。因為柵網核心安裝2W紫外光熒光燈管,熒光燈照亮后,運用蚊蟲的向光性,把蚊蟲引到led燈管外部髙壓電網。當蚊蟲觸碰電網時,導致鄰近兩鐵絲充放電,將蚊蟲槍殺。


        二、普遍故障檢修

        (1)合閉K1,NE亮,但無髙壓不可以滅蚊蟲。
        依據故障狀況剖析,多見是2倍壓整流電源電路有關元器件毀壞而致。查驗R1、D1、D2、C2、C3等元器件,本例為C2機殼爆裂,焊下C2精確測量已穿透引路,造成2倍壓整流電源電路不可以正常的工作中造成上述故障。拆換C2后,插電調試,電子滅蚊燈一切正常工作中,故障故障。
        (2)滅蚊子能力差。
        依據故障狀況剖析,通常是柵網EQ直流高壓不夠,主查緣故是C2、C3容積縮小或引路,特別是在以C3毀壞較多見。系統檢測,發覺C3走電造成直流高壓比較嚴重降低(評測EQ兩邊直流電壓不夠300V),C3穿透緣故是抗壓不足(原值200V)。宜選一只0.33uF/1000V滌綸電容將其拆換,故障完全清除。
