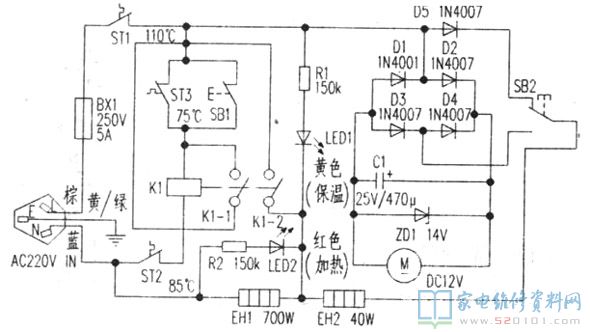

        核心摘要:倍健YF-28DSP電熱水瓶電路原理圖如下圖所示。ST1為防干燒溫度開關,ST2為水開溫度控制開關,ST3為保溫控制開關,SB1為燒水(開水)開關,SB2為出水開關。一、燒水與保溫電路220V交流市電
        倍健YF-28DSP電熱水瓶電路設計圖如下圖所示。ST1為防空燒溫度電源開關,ST2為水開溫度自動開關,ST3為保溫控制開關,SB1為燒開水(沸水)電源開關,SB2為出水開關。


        一、燒開水與保溫電源電路

        倍健YF

        220V溝通交流電壓經5A商業保險BX1、常閉型溫度電源開關ST1、ST2、ST3、汽車繼電器K1的推動電磁線圈組成回路,K1的K1-1、K1-22組電源開關合閉。K1-2閉合,一方進而EH1燒開水加熱器得電工作中,鮮紅色發光二極管LED1閃光,作加熱狀態標示;另一方面,因為K1-2閉臺,保溫加熱器EH2、D5兩邊被短路故障而停止工作,保溫指永燈淡黃色發光二極管LED2沒亮。伴隨著溫度的升高,當溫度做到75℃時,ST3斷掉,因為汽車繼電器K1-1早已在合閉狀態,其推動電磁線圈電流量回路得到維持,EH1再次加熱。當溫度做到85℃時,ST2斷掉,K1跳停,K1-1、K1-2斷掉,EH1終止燒開水加熱,LED1滅掉。

        這時AC220V電壓經EH1、EH2、VD6、ST1、BX1組成回路,即EH1和EH2串連后因為EH2的阻值比EH1大許多,損耗使者EH1兩直流電壓很低而發燙小且工作中在半波配電,處在保溫狀態。這時淡黃色發光二極管LED2閃光,作保溫狀態標示。當溫度小于8℃時,ST2合閉,溫度小于75℃時,ST3合閉,K1得電工作中,反復以上全過程。在保溫狀態,假如水的溫度較低,這時按壓SB1,K1姿勢,EH1馬上加熱將水迅速煮沸。ST1為防空燒溫度電源開關,當瓶膽的溫度高過110℃時,ST1斷掉,220V開關電源被斷開,使熱水壺獲得維護。


        二、出水電源電路

        按住出水電源開關SB2時,220V電壓經5A商業保險BX1、常閉型溫度電源開關ST1、EH1、EH2、SB2常開觸點(這時合閉)加進D1-D4構成的橋式整流器鍵入端,這時,EH1、EH2起降血壓功效。整流器后的工作電壓經C1過濾,形戰12V以內的直流電壓,為水泵配電,將水抽離出來。ZD1為維護二極管,當工作電壓超出14V時,ZD1齊納關斷,使電動機獲得維護;此外當電動機引路毀壞時,因為ZD1的齊納穿透,使C1兩邊的工作電壓不超過14V,避免C1兩直流電壓因為滿載導出而上升,造成C1穿透乃至爆裂。


        三、常見問題維修
        1.插電無一切反映,不可以加熱,保溫顯示燈和加熱指示燈均沒亮,普遍緣故為BX1融斷或ST1內部觸碰下良。
        2.插電后處在保溫狀態,不可以加熱。這時按壓SB1,觀查能不能變換為加熱狀態,如能轉換,為ST3接觸不良現象;如不可以變換,則一般為ST2、汽車繼電器K1接觸不良現象。
        3.插電工作中在加熱狀態,但溫度上不來,普遍為加熱器EH1毀壞或連接器接觸不良現象。
        4.能加熱和保溫,不可以出水,普遍原岡為C1或ZD1穿透毀壞。
