        實體繪制電路圖講解

        發布日期: 2021-12-23 17:58 瀏覽:132
        核心摘要:本文將參照實物繪出電路原理如圖1所示,接通220V市電,打開熱水龍頭,待熱水龍頭有水流出后,閉合加熱開關SB,市電與保險器FU(5A)、加熱溫控器ST1(88℃)、電熱管EH(500W)、保護溫控器S

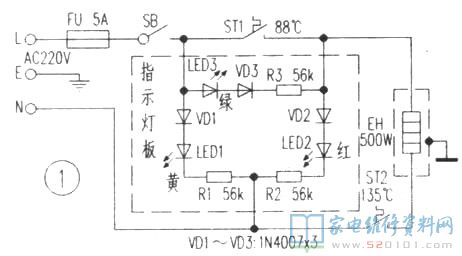

        文中將參考實體繪制電路圖講解如下圖1所顯示,接入220V電壓,開啟熱水器混水閥,待熱水龍頭有流水出后,合閉加熱電源開關SB,電壓與商業保險器FU(5A)、加熱溫控器ST1(88℃)、加熱管EH(500W)、維護溫控器ST2(135℃)組成控制回路。


        一、電路圖講解

        實體繪制電路圖講解

        指示燈LED1表明白光,加熱管EH逐漸熬水,與此同時加熱顯示燈LED2表明彩光。因為隔熱保溫顯示燈LED3被ST1常閉點短路,故LED3臨時不顯亮。當熱罐的溫度升至ST1的限制溫度(96℃)時,則ST1接觸點全自動斷掉,斷開控制回路開關電源,加熱顯示燈LED2滅掉,這時隔熱保溫顯示燈LED3插電表明綠光,電源電路進到隔熱保溫情況。當食用開水或向熱罐填補冷水使溫度降至ST1的最低值溫度(80℃)時,則ST1接觸點全自動合閉,接入控制回路開關電源,LED2顯彩光,LED3滅掉,EH又作新一回加熱,這般循環系統,使熱罐溫度保持在96℃-80℃中間。

        維護溫控器ST21起避免沒有水干燒功效。當熱罐沒有水干燒時,加熱管EH馬上高溫,ST2快速姿勢而斷開開關電源,避免燒毀立式飲水機或起火。


        二、故障檢修

        例1:合閉SB,開關電源LED1、加熱LED2沒亮,不加熱。
        該故障為電壓未進到電源電路。拔下電源線插頭將數字萬用表的紅、黑直流電流表各自觸碰電源線插頭的L、N腳,隨后合閉SB(幾回),測得電阻器無窮(一切正常應是96Ω),表明FU或SB毀壞。經查驗SB機殼形變,接觸點比較嚴重燒蝕,由此可見系查驗SB機殼形變,接觸點拉弧燒蝕造成開關電源堵塞造成上述故障。拆換SB,故障清除。
        例2:閑合SB,開關電源LED1、加熱LED2顯亮,不加熱。
        此故障狀況多見加熱管EH有故障。最先查驗維護溫控器ST2是不是因干燒進到斷掉情況,若是,待立式飲水機制冷后,手動式校準ST2按鍵使故障清除。若ST2處在一切正常接入情況,大部分是EH有故障。經查驗,是加熱管接于ST1管腳(即L線)的壓接件空氣氧化松脫,導致EH不插電造成昕述故障。快速清理金屬氧化物,再用斜口鉗調節插線件兩臂壓貼力后再次插牢,故障即清除。
        例3:開水溫度稍低,煮茶不佳。
        造成該故障多是加熱溫控器ST1電氣設備特性下降(限制姿勢溫度稍低)而致。拆換ST1(KSD301/250V/5A/88℃溫控器),故障即清除。提示留意,拆換溫控器,需在熱罐、溫控器表層涂一層硅酯,便于溫度測量精確。
