輝煌牌386型電開水器革

輝煌牌386型電開水器革除了傳統式的單殼體生/沸水相融的缺點，獨創性雙殼體構造，選用燒開工作壓力式煮水，確保生/沸水分離，因此食用的肯定是沸水，可用公共場合應用。

一、煮水基本原理

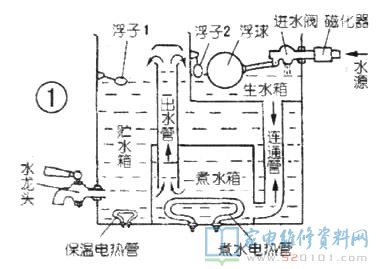

該電開水器關鍵性能參數：電源電壓AC220V；煮水輸出功率3kW；保溫功率600W；儲水容積15L；水流量30L/h；尺寸長30cm×寬35cm×高60cm。整體構造及煮水基本原理示意圖如下圖1所顯示。

涼水水位線受水閥操縱，水被磁化后經水泵壓力開關操縱的水閥進到生水箱，經連通管抵達煮水箱，水位線做到設置深度時浮子2浮起，操縱煮水加熱管通電加熱器，涼水燒開后因為開水的比例比涼水輕，在蒸氣工作壓力的作用下經出水口壓至貯水箱，煮水箱里的標準氣壓被泄流，涼水填補入煮水箱，反復以上工作中全過程。初次全過程用時約10分鐘，之后約每2分鐘進行一次全過程，直到沸水貯水箱水滿才行。這時浮子1浮起煮水中止，保溫加熱管通電加熱器進到保溫情況，可供食用。

二、電路圖講解

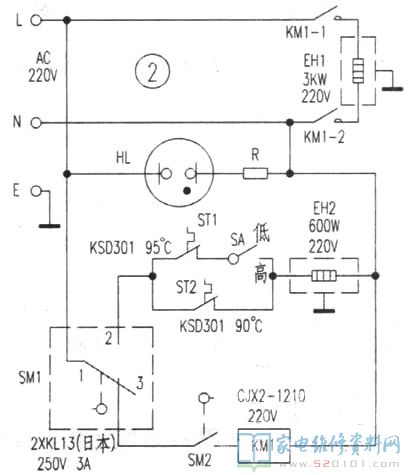

該電開水器電路設計圖如下圖2所顯示，整體電源電路由煮水電路、保溫電源電路、少水維護電源電路等構成。

1．煮水電源電路

接入220V交流電，指示燈HL照亮，表明電開水器插電工作中。當生水箱水位線做到設置深度時，浮子2浮起，撥動開關SM2合閉，直流接觸器KM1得電吸合，其常開觸點KM1-1、KM1-2合閉，煮水加熱管EH1加溫煮水，燒開的水被嵌進貯水箱可供食用。當沸水貯量做到設置深度時，浮子1浮起，撥動開關SM1接觸點1-3斷掉，KM1跳停釋放出來，KM1-1、KM1-2斷掉，斷開220V交流電，EH1中止煮水。此外，SM1接觸點1-2合閉，根據超低溫溫度控制器ST2接入保溫加熱管EH2開關電源，沸水進到保溫情況。

沸水溫度可設定高溫(保溫溫度86℃～99℃)、超低溫(保溫溫度82℃-94'℃)兩擋，由溫度切換開關SA決策。合閉SA，高溫溫度控制器ST1起高溫保溫功效，斷掉SA，低媼溫度控制器ST2起超低溫保溫功效。位于高原地區地域熔點溫度稍低，挑選高溫擋會發生水沸不斷，應挑選超低溫擋。

2．少水維護電源電路

當水資源終斷時，浮子2下移，撥動開關SM2斷掉，直流接觸器KM1跳停釋放出來，其常開觸點KM1-1、KM1-2斷掉，煮水加熱管EH1終止加溫，避免空燒毀壞，做到少水維護的目地。

三、高發常見故障檢修

1．接入開關電源，指示燈亮，不煮水。

顯示燈亮，開關電源一切正常。這時生水箱水滿后能聽見直流接觸器KM1吸合聲，表明控制回路工作中一切正常。用萬用表測量EH1兩邊間有220V工作電壓，分析判斷EH1很有可能燒毀。關閉電源后查驗EH1兩邊布線一切正常，精確測量EH1兩邊電阻器無窮，一切正常阻值約16Ω，從而確定，EH1燒毀，換用同規格型號加熱管，常見故障即清除。

2．煮水不斷。

當貯水箱水滿時，關鍵查驗浮子1是不是能浮起，若能浮起，再查驗撥動開關SM1，若能校準，則常見故障出在直流接觸器KM1，經查驗常開觸點KM1-1、KM1-2均燒蝕粘死，EH1一直接入220V開關電源造成上述常見故障。拆換KM1或拆廢棄直流接觸器的好接觸點來拆換。

3．供電溫度低。

依據常見故障狀況剖析，常見故障出在保溫電源電路。當貯水箱水滿時，浮干1應浮起，根據吸磁組織使撥動開關SM1-2合閉，EH2插電發燙。經查驗SM1、ST1、SA、ST2均一切正常，猜疑EH2很有可能燒毀，因此關閉電源精確測量EH2兩腳電阻器無窮，一切正常電阻器約81Ω，從而確定，EH2燒毀造成上述常見故障。拆換EH2使常見故障清除。

4．水沸不斷。

發生該常見故障，多是溫度控制器ST1(或ST2)在水沸時還處在合閉情況，表明該溫度控制器姿勢溫度較高，造成不可以斷掉EH2的開關電源造成上述常見故障。拆換ST1(KSD301/250V/5A/95℃)或ST2(KSD301/250V/5A/90℃)，常見故障即清除。留意，拆換溫度控制器時，需要在接觸面積處涂少量傳熱硅酯，便于溫度控制精確。
