總馨牌MUL-YT1

總馨牌MUL-YT1-10/YL1-10密閉式全自動濕熱立式飲水機選用ro反滲透(RO)純水器供電，具備自動進水、自動加熱隔熱保溫和少水自動關閉電源等作用。

一、整體構造介紹

該立式飲水機有立式和臺式一體機兩大類，主體工程基本一致。關鍵由進水設備、密閉式儲水箱、熱罐和溫／開水閥等構成。接入水資源和開關電源，ro反滲透純水器根據進水設備向儲水箱進水，礦泉水一路經溫開水閥供貨常溫水，另一路注入熱罐，經加熱管加熱后由開水閥供貨開水。

二、電路基本原理

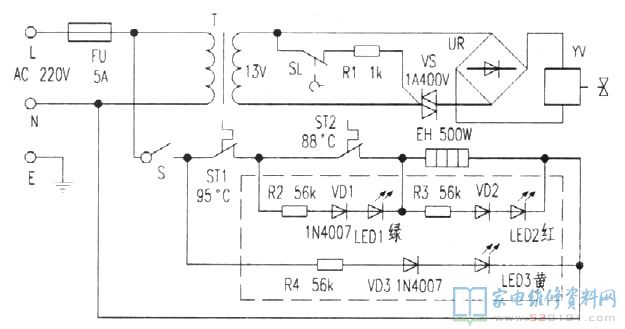

依據實體繪的電路圖如圖下所顯示，電路由自動進水電路和加熱隔熱保溫電路兩部份構成。

1．自動進水電路
接入水資源和開關電源，220V電壓經商業保險斷路器FU加進環形變壓器T初中級，次級線圈導出13V工作電壓。初始值儲水箱沒有水或水位線小于設置水位線，磁浮子電源開關SL常閉點合閉，開啟工作電壓經SL、電阻器R1加至雙向可控硅VS的操縱極G，主電級T1、T2關斷，接入自動進水電路。13V工作電壓加至電子整流器UR鍵入端，橋式整流后導出端輸出脈沖直流電源，磁感應進水閥YV吸合打開閘閥向儲水箱進水。當水箱的水位線升高到控制水位線時，SL常閉點斷掉，G極喪失開啟工作電壓．T1、T2極關閉，YV跳停關掉閘閥終止進水。當生活用水后，水位線小于設置水位線反復以上全過程自動進水。
2．加熱隔熱保溫電路
合閉加熱電源開關S，指示燈LED3亮白光，表明電壓進到電路。與此同時，220V電壓經商業保險斷路器FU、加熱電源開關S、防空燒溫度控制器ST1和加熱溫控器ST2為加熱管EH配電加熱。加熱管E對熱罐內的水開展加熱，加熱顯示燈LED2亮彩光，當溫度升到96℃時，ST2接觸點自動斷掉，LED2滅掉，EH終止加熱，隔熱保溫顯示燈LED1亮綠光，電路進到隔熱保溫情況。當食用開水，儲水箱向熱罐填補涼水或當然減溫至85℃時，ST2接觸點自動合閉，EH又得電作新一輪加熱，使熱罐溫度維持在85～96℃中間。

ST1起少水防空燒維護功效，當自動進水電路出故障不可以進水時，熱罐從而而少水，一旦誤合閉電源開關S，加熱管的高燒使ST1溫度傳感器自動斷掉，使加熱管不會再加熱，進而具有少水關閉電源的目地。待立式飲水機減溫后，手動式ST1的復位開關使接觸點修復合閉，自動進水后立式飲水機就可以一切正常加熱。

三、普遍故障維修
1．接入開關電源，不自動進水。
依據故障狀況分辨，該故障出在自動進水電路。用萬用表測量YV兩邊無12V直流電壓，分辨故障在YV以前。關閉電源查驗發覺FU已融斷，表明自動進水電路有短路故障故障，觀查T外絕緣層燒糊，測其初中級幾近短路故障，已損壞。用10W(原5W)中小型環形變壓器拆換后故障清除。若YV兩邊12V工作電壓一切正常，則YV很有可能毀壞，可以用萬用表測量YV兩邊電阻測量(一切正常電阻器約32Ω)來辨別。
2．合閉加熱電源開關，指示燈沒亮，不進到加熱情況。
故障狀況表明220V電壓未進到電路。查驗FU一切正常，是S接觸點燒毀不關斷，關鍵因素是開閉電源開關實際操作頻次太多造成的。用同樣型號電源總開關拆換后故障即清除。
3．合閉加熱電源開關，加熱顯示燈亮．不加熱。
加熱指示燈LED2亮，表明開關電源控制回路基本上一切正常，故障源于加熱管EH。因此用萬用表測量EH兩腳電阻測量為96Ω，一切正常。但發覺EH在其中接于ST2(即開關電源火線零線)那腳壓接件極其燒蝕空氣氧化，且輸電線已燒壞造成上述故障。用水果刀刮除該接腳金屬氧化物，拆換插線件后插電調試，立式飲水機一切正常加熱，故障清除。
4．合閉加熱電源開關，加熱顯示燈亮，但迅速滅掉，進水閥釋放的開水溫度很低。
故障狀況表明加熱溫度控制器ST2姿勢溫度稍低，關鍵因素是立式飲水機使用年限較長．溫度控制器電氣性能下降，提前斷掉開關電源所斂。用KSD-301型、250V／5A／88℃突跳式溫度控制器拆換，故障即清除。提示留意，拆換溫度控制器時，需在熱罐及溫控器接觸面積涂一層導熱硅膠，便于傳熱溫度測量精確。
