一、電路基本原理

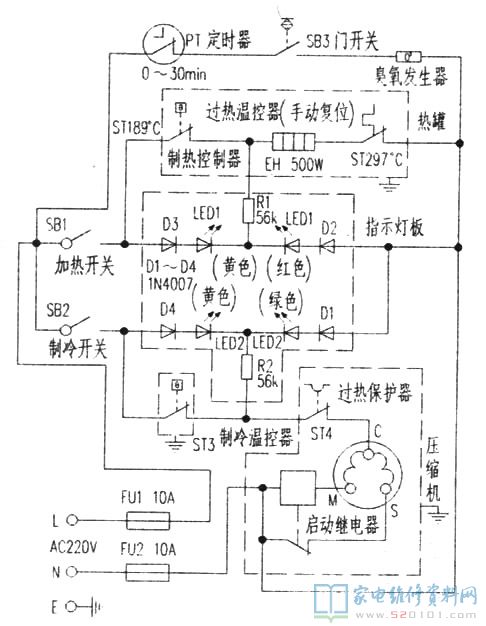

該設備為立柱式構造,關鍵由主機箱、聰慧座、儲水箱、冷罐、熱罐、電熱管、制冷壓縮機及消毒殺菌短構成。依據實體繪制該設備電路電路原理圖如圖下所顯示。該立式飲水機電路關鍵由加熱電路、制冷電路、作用標示電路及活性氧產生電路組戰。
2.制冷電路關鍵由制冷壓縮機、制冷溫度控制器ST3(6℃)、制冷指示燈及隔熱保溫指示燈LED2(兩色指示燈)組戰。合閉制冷電源開關SB2,220V溝通交流電壓給制冷電路配電,這時制冷指示燈LED2的信號燈亮,啟動繼電器接入,制冷壓縮機開始工作制冷,當溫度降到6℃時,ST3觸點斷掉,制冷控制回路的開關電源被斷開,制冷壓縮機停止工作,涼水罐轉到隔熱保溫情況,這時LED2的黃燈亮。當食用涼水或當然提溫至12℃時,ST3觸點合閉,全自動接入制冷控制回路開關電源,制冷壓縮機再次修復制冷,使涼水溫度維持往6℃~12℃中間。若產生ST3操縱失效(如觸點不可以分離)或是制冷壓縮機長期操作溫度過高時,ST4全自動斷開開關電源,避免制冷壓縮機太熱被燒毀。
3.臭氧殺菌電路關鍵由計時器PT、自動門電源開關SB3、臭氧消毒機O3構成。合上消毒碗柜門,SB3受力合閉處在侍機狀態,再將計時器旋至所必須消毒時間擋(0-30min),其里面的撥動開關接入,臭氧消毒機開始工作造成活性氧,對柜里的新鮮水果或茶器開展消毒殺菌冷藏。計時器PT倒數計時結束,撥動開關校準,全自動斷開開關電源,臭氧消毒機跳停終止,消毒殺菌全過程完畢。
二、常見問題維修
1.一閑合加熱電源開關SB1,開關電源的漏保斷路器就斷電。
該常見故障可能是因為立式飲水機內水箱漏水造成通電元器件返潮或電熱管穿透而致。拆卸立式飲水機側板觀查內部沒有滲水的地區,再查驗電熱管與外殼中間的接地電阻電阻值偏小,拆卸熱罐發覺電熱管壁厚已被穿透,銅管裂開,水從裂痕滲透到管中與加熱絲觸碰造成走電。拆換電熱管后常見故障清除。
2.合閉加熱電源開關,LED1加熱標示一切正常,但無開水。
指示燈標示一切正常,表明融斷絲、加熱電源開關及制暖溫度控制器一切正常。關鍵查驗電熱管EH和超溫維護
器ST2,開啟立式飲水機用數字萬用表測電熱管兩邊電阻值為97Ω一切正常,測ST2兩邊為無窮,表明ST2常
閉觸點早已斷掉。此常見故障多是因為熱罐里沒有水空燒,過過載保護器ST2維護而致。用適合圓桿觸按
ST2復位開關使觸點閉臺,常見故障就可以清除。
3.合閉制冷電源開關SB2、LED2即變黃光,但無涼水。
從電路中剖析得知,LED2僅有在溫度降到6℃時才變黃光,從而表明ST3觸點沒合閉處在開與關情況。拆下來ST3開啟發覺內部的觸點因為銹跡接觸不良現象。用水砂紙把接觸點銹跡擦洗整潔,再裝制冷溫度控制器啟動,LED2傳出綠光,制冷一切正常。
4.計時器PT置位后,消毒碗柜不消毒殺菌。
查驗自動門電源開關SB3觸碰優良,當查驗計時器時發覺其里面的金屬片觸點起霉。開啟計時器用水砂紙將起霉觸點擦洗整潔。裝好計時器,轉動其電源開關,臭氧消毒機工作中一切正常。
