大菊花牌FL40

大菊花牌FL40-306B型落地扇選用微控制器控制，能手動式控制和紅外信號控制。具備強、中、弱和自然風四種運行狀態，并配有定時開關機作用，最多按時為一小時。此外也有個晚間照明燈具花燈，便捷好用。文中詳細介紹其原理和常見故障維修，僅供參考。

一、原理

1．遙控器信號發射器

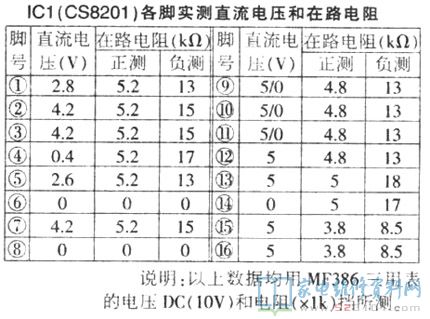

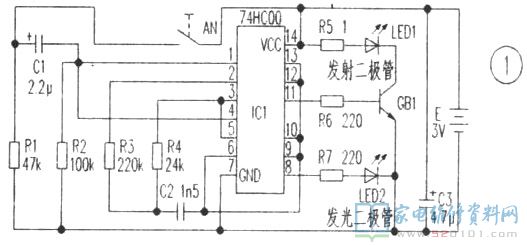

該扇紅外信號信號發射器關鍵由場效應管IC1(74HC00)及外部元器件構成，如下圖1所顯示。按一下運行功能按鍵AN，直流電壓3V根據AN加至IC1，由外部R3、R4、C2構成的諧振電路起振后從IC1⑥腳導出一定工作頻率的差分信號，再經過IC1緩存變大后驅動BG1關斷截至，紅外線發送二極管LED1便發射出遙控器單脈沖控制數據信號。IC1各腳評測數據信息見附注。

2．主控制電源電路

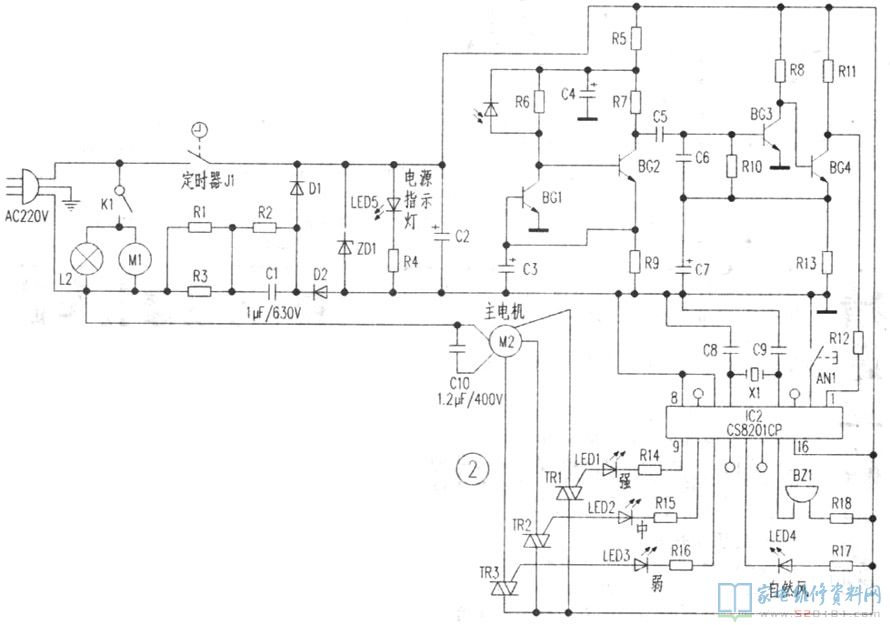

主控制電路(見圖2所顯示)由16腳調心軸承直插IC2(CS8201CP)及外部元器件組戰。

IC2內部電源電路包含諧振電路、掃描儀標示推動控制電源電路等。IC2各腳作用：①腳為遙控器鍵入端；②腳為運行和風力挑選端(手動式控制鍵入端)，經輕按輕觸開關AN1接地裝置，每按一次該鍵，電機控制端⑨、⑩、11腳先后導出低電頻，各自經電阻器、發光二極管接可控硅的控制端，當在其中某腳為低電頻時，相對應的發光二極管亮及可控硅關斷，使風力按強、中、弱、自然風次序轉變。③、⑦、12、14為空腳；④、⑤腳接晶振電路；⑥、⑧腳為接地裝置端；13腳為自然風情況標示；15腳為無源蜂鳴器控制導出端，不論是遙控器或是手控，每功能鍵一次，無源蜂鳴器就響一下，表明榨制數據信號被取得成功接受；16腳為開關電源端。

接入主機電源后，旋轉按時旋紐J1，溝通交流220V經R1～R3、C1(1uF/630V)降血壓過流保護，D1、D2全波整流，ZD1穩壓管，C4過濾，產生 5V為主導控制電源電路配電。這時電風扇指示燈LED5亮，整體處在待命狀態。
這時，每按一次智能遙控器或真接按控制面板上的運行功能按鍵(AN或AN1)時，IC2 13腳就導出鍵音數據信號立即推動蜂嗚器發音，表明所實際操作的功能按鍵合理。與此同時控制數據信號經場效應管Ic1內部編號后，由11、10、⑨、13腳端先后導出低電頻控制數據信號，使相對應的風力標示發光二極管亮并控制風機電機工作中。
若按AN或AN1鍵4次，Ic2的11、⑩、⑨腳先后導出一定間隔時間的低電頻，使可控硅TR3-TR1輪番關斷，電風扇電機就進到自然風運行情況。與此同時IC2 13腳也導出低電頻，使LED1亮，做為自然風情況標示。按AN或AN1鍵第5次．電風扇將處在待機待命狀態。這時并沒有真真正正待機，雖然電機無電不轉了，但電風扇內部全部電源電路還處在插電情況，因此提議客戶在無需時要拔出電源線插頭。

當必須旋轉花燈工作中時，按控制面板下邊的K1，彩電燈泡閃光，電機M2推動五顏六色盤旋轉。

二、常見故障維修
1．接入開關電源，旋轉計時器后，未按功能按鍵，電風扇就快速旋轉起來。
這可能是控制風機電機的可控硅短路故障毀壞導致的。拆卸外殼，取下線路板查IC2⑨腳工作電壓為高電平，一切正常。然后查驗可控硅TR1(MAC97A)，發覺該雙重可控硅的T1、T2兩方面中間已呈短路故障情況。接著用一同型號規格可控硅代用調試，接入主機電源后電機不會再立即運行，按變速鍵，電機由低速檔再調至中、快速擋旋轉均一切正常，常見故障清除。
2．該電風扇用智能遙控器開展使用時，無一切體現。但用其控制面板上的鍵控實際操作時，電風扇電機旋轉一切正常。
依據檢修工作經驗，一般在鍵控一切正常的情形下，最先查驗智能遙控器。遙控器失靈多是：電池電壓不夠或接觸不良現象；紅外線發送二極管以及他元器件毀壞等。這時可以用一部錄音機來實現檢驗，假如錄音機里能傳來清晰的“吱吱”聲，就基本上可分辨智能遙控器是好的。問題出在主電路板上的紅外線接受電源電路上。開啟卡外殼，立即用表測電路板上場效應管IC2的①腳，按智能遙控器功能按鍵時，其①腳工作電壓應在2．8V上下轉變，假如該工作電壓無轉變，就表明紅外線接受電源電路有什么問題(本例為BG3引路，使①腳工作電壓一直很低)，相反便是場效應管IC2毀壞。
3．接入主機電源后，旋轉計時器，指示燈亮，按運行調整鍵AN1，其強、中、弱、自然風四種運行狀態顯示燈亮，風機電機傳出嗡嗡響的響聲，但便是不旋轉。
這類常見故障一般是電風扇電機毀壞、啟動電容走電盛電機滾動軸承油漬過多或損壞形變(導致電機定子與電機轉子中間相擦)等。這時若撥風機葉輪旋轉靈便，就表明是啟動電容毀壞或電機繞阻堵轉短路故障。按有的放矢的維修標準，先用一個同容值電容器更換原啟動電容，這時若電機旋轉一切正常，表明已啟動電容毀壞引起的。假如把啟動電容換后還不好，就可能是電機繞阻堵轉短路故障，需拆換電機或重繞繞阻。
