澳柯瑪SG20D11型電取暖器為例子

文中以澳柯瑪SG20D11型電取暖器為例子，詳細介紹其原理、操作方法及常見問題檢修，僅供參考。

一、電路圖講解與應用

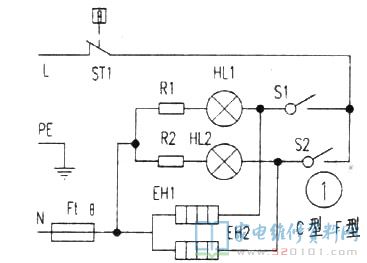

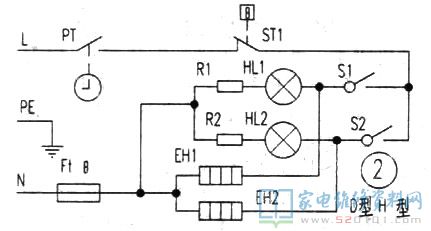

電源電路見圖1、圖2所顯示。接入開關電源220V電壓經計時器PT常閉觸點(D型、H型)和可調式溫控器ST常閉觸點至輸出功率切換開關S1、S2，聯接負荷電加熱管EH1、EH2和顯示燈HL1、HL2。熱斷路器FT具備過熱維護作用。

當電取暖器溫度超出其姿勢值時將全自動融斷，斷開開關電源以避免高溫損壞乃至引起火災事故。油式式電暖氣的應用及常見問題：

1．電暖氣放置部位應與四周物件、墻面維持50cm以上間距，便于發熱量商品流通釋放，并可避免長期高燒烘干處理點燃物件。也不允許立即在電取暖器上烤制物件或放直別的易燃品。
2．開關電源應選用具備靠譜保護接地線(PE)單相電三眼電源插座配電。應用中電源插頭禁止掛搭在散熱器表層。
3．電取暖器要按照規定豎直站立放置，禁止倒放視頻且要避開水資源，避免返潮。
4．應用時先將溫控器旋紐順時針方向旋至最大部位，再依據必須合閉S1或S2擋位電源開關。與此同時合閉S1、S2工作中在高燒情況，電加熱管EH1、EH2與此同時受電發燙，
5．伴隨著溫度上升覺得房間內溫度適合時，將溫控器T調整旋紐反方向調整，當顯示燈滅掉時，溫控器旋紐所說部位都是當今溫度。這時存溫控器ST操縱下電取暖器工作中在全自動隔熱保溫情況。
6．含有計時器的電取暖器在應用前應先審?，F在時刻，并按必須設定好開／關時間。工作上只需不斷電，電取暖器便會一直維持這一程序流程工作中。如果斷電就需要再次審校現在時刻即可再次應用。若必須長期持續工作中，計時器全部拔片應所有撥至里側。

7．出門或長期不運用時，要把電源線插頭拔出來。老年人、小孩子不適合獨立應用電取暖器。

二、常見故障檢修
電取暖器的電源電路相對性簡易，常見問題有不加溫，或只工作中在低燒情況等。
不加溫應查驗熱熔器Ft是不是融斷，可調式溫度控制板ST是不是損壞引路，電加熱管長期性應用，連接功能空氣氧化松脫導致接觸不良現象、引路或損壞等。這時可先查驗清除有關連接功能使其觸碰密切。如損壞用新加熱管拆換。此外擋位電源開關損壞也有可能導致此常見故障，這時拆換擋位電源開關就可以。
