電熱毯選用統一的壓接件,可與任一型號規格控制器適用

現階段目前市面上在售電熱毯規格型號許多，但都選用電源電路相近的電子器件控制器控溫。具備加熱迅速、溫度持續可調式、全自動控溫及其負荷漏電保護器及過熱維護等特性。其工作中溫度范疇為35℃±10℃～65℃±10℃，輸出功率最大200W。并且電熱毯與控制器間根據壓接件相連，二者可分離出來儲存，也有利于交換。此外，選用低電壓直流電加熱(評測為14V-60V)，很安全性。

一、電路圖講解

1．電熱毯

電熱毯選用統一的壓接件，可與任一型號規格控制器適用。其內部構造也同樣，在高溫軟性絕緣層銅芯電纜上螺旋形盤繞電加熱絲(電阻值為20Ω)。電加熱絲外是通透的高溫軟性絕緣物，而常溫下電阻值為100Ω的感溫絲也呈螺旋形盤繞在全透明絕緣物上，與加熱絲全過程并行處理。景表層是絕緣層擴套。那樣組成的發熱器勻稱地界布在電熱毯的固層。

2．控制器

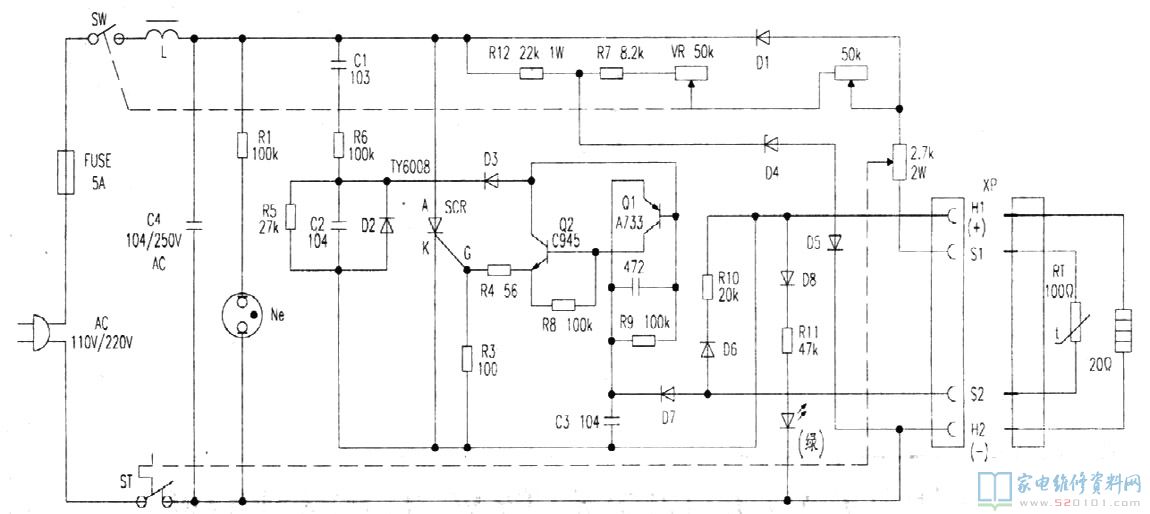

控制器有多種多樣，基本原理同樣，電源電路各有千秋，文中專詳細介紹在其中一種含有雙金屬過熱保護裝置的電熱毯控制回路。測繪工程電源電路如下圖所示，僅供參考。

電源電路中D2、D3、C1、R6等組成過零檢驗電源電路。Q1、Q2及外部元器件構成間歇性震蕩器。從電源電壓過零時逐漸產生間歇性單脈沖震蕩(即與過零時間同步)，其單脈沖周期時間在于R7、VR、RT和C3的穩態值，即電阻值愈大(如調整VR電阻值愈大)，在C3上電池充電時間(延遲時間)愈長，晶閘管SCR的導通角越小，加在加熱絲上的平均功率愈小，溫度愈低。相反溫度愈高。
若加熱溫度比預調整的溫度高。正溫度指數感溫絲的電阻值上升，使c3電池充電時間增加，SCR導通角減少，溫度降低。相反使晶閘管導通角擴大，溫度升高，最后使溫度平穩在預設定的溫度值。
R12、D4、D5給溫度測量電源電路給予平穩的精確測量工作電壓，使控溫、恒溫操縱平穩靠譜。

ST為雙金屬過熱短路保護裝置，它緊貼在連接器周邊的2．7k∥2W電阻器上邊，有利于檢驗溫度。一旦溫度控制無效，電熱毯加熱溫度過熱，ST起控斷開開關電源。D8和翠綠色發光二極管組成加熱情況標示。

二、常見故障維修
1．不加熱

最先分辨是控制器或是電熱毯常見故障，松掉連接器XP，測加熱器和感溫絲電阻值均一切正常，但不可以加熱。而用另一條電熱毯接好，卻加熱一切正常，表明控制器一切正常，很可能是電熱毯產生走電或短路故障。在熱態測加熱絲和感溫絲中間未短路故障。因此接好控制器配電加熱一會兒(配電一瞬間能對電熱毯加熱)，這時馬上拔去控制器，精確測量電熱毯的加熱絲與感溫絲中間接地電阻不大，這也是經典的熱態走電(或短路故障)常見故障。產生此常見故障時D7正端與SCR K極幾乎同電位差，C3不可以電池充電而使間歇性震蕩器停振，不可以開啟SCR而無輸出電壓加到加熱器。只需走電或短路故障存有，就終止加熱。
因為感溫絲和加熱絲全過程并行處理，故不容易查出來和清除虛接點，大多數保存控制器拆換電熱毯。
2．不可以控溫

最先精確測量軟件XP的H1、H2中間工作電壓較小(僅有20V上下)。調整VR測輸出電壓，不僅無轉變，并且還斷斷續續。此狀況多見為帶按鈕的電阻器因久用發生滑臂與電阻器碳膜層接觸不良現象，乃至徹底堵塞．導致不可以控溫或不加熱。因為這類電阻器與中國普遍同行業不一樣，故一般不可以立即代用。因為其電源開關優良，因此另用一只51k電阻器替代VR控溫。也可舍棄控溫作用在原電阻器滑臂至R7端并接一只固定不動電阻器，使電熱毯發燙溫度適合，以緊急應用。
3．溫度時高時低，且不太好調整

應查VR調整電阻值一切正常(多見為其異常導致此常見故障)，測感溫絲RT阻為115Ω上下(25℃時為100Ω)一切正常。測D4、D5兩直流電壓忽高忽低，核查為D5脫焊，使穩壓電源電路無效，危害測控技術溫。

三、控制器的檢測調節
控制器產生常見故障維修后，或拆換電子器件后，解決控制器進行檢測凋整。
1．滿載實驗

接入主機電源后H1、H2間導出不能調的DC250V上下的工作電壓。
2．連接假負載實驗

在S1、S2間接性一只100Ω電阻器；在H1與H2間接性入一只60W電燈泡，調整VR，H1與H2間輸出電壓應是DC14V-60V持續可調式。
3．連接電熱毯實驗

調整溫度為最大部位時，H1與H2間輸出電壓約為DC50V，隨毯內溫度上升，輸出電壓遲緩降低。且調整VR，輸出電壓可調式。
