金利DY-4

金利DY-4.8C全自動電熱水瓶儲水容積大，燒開后全自動轉到長期性保溫，革除不斷沸嗨保溫缺點，具備再沸騰加熱、過熱與防空燒維護作用，選用潛水泵/杯碰/手夾三種出水方法。

一、整體構造

該全自動電熱水瓶儲水容積4.8L，加熱輸出功率750W，保溫功率39W，潛水泵輸出功率4W。整體關鍵由瓶塞、瓶身、熬水器皿、電熱水器、溫度控制器、水位線尺、壓水盤、轉動基座和插式電源插頭等構成。

二、電路基本原理

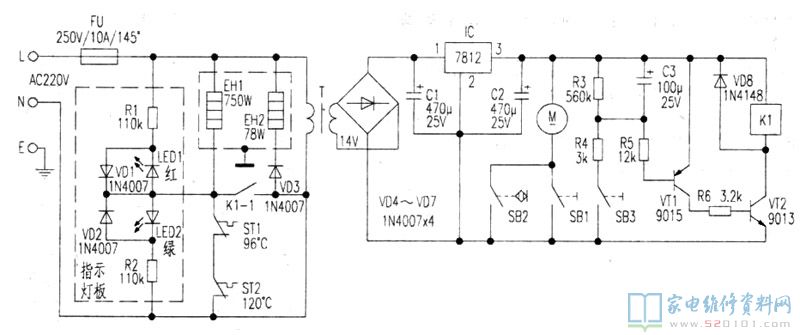

實繪電熱水瓶電路原理如圖下所顯示。該電路由加熱保溫電路、直流穩壓電源電路、潛水泵出水電路和手控再沸騰加熱電路四部份構成。

1．加熱保溫電路
加熱電路由熬水電熱水器EH1、加熱溫度控制器ST1、防空燒溫度控制器ST2、加熱顯示燈LED1構成。保溫電路由保溫電熱水器EH2、穩壓管VD3和保溫顯示燈LED2構成。
接入開關電源，220V電壓開關電源經超溫商業保險器FU加至加熱電路相保溫電路，鮮紅色LED1亮，翠綠色LED2被串連的ST1、ST2短路故障，故LED2臨時沒亮，熬水電熱水器EH1與保溫電熱器EH2與此同時對熬水器皿內的水開展加熱。當水被煮沸騰后，ST1接觸點全自動斷掉，斷開加熱電路開關電源，EH1終止加熱，LED1滅掉，LED2亮，而EH2經VD3半波整流以半輸出功率39W對沸水開展長期性保溫，進而使沸水一直保持在95℃上下。
2．直流穩壓電源電路
電熱水瓶插電后，220V電壓開關電源經變電器T降至14V，經全橋VD4～VD7整流器，C1、C2過濾，三端穩壓管集成化IC(7812)穩壓管為12V給潛水泵出水電路及再沸騰加熱操縱電路配電。
3．潛水泵出水電路
由直流無刷電機M、并接的輕按式電源開關SB1、杯碰開關SB2構成。SB1裝在瓶塞控制器表面輕按出水，SB2裝在出水口后旁自來水杯觸碰出水。當SB1或SB2接入時，M運行推動離心水泵運行出水。
4．再沸騰加熱電路
輕按全自動校準再沸嘴電源開關SB3，三極管VT1、VT2關斷，直流繼電器K1吸合，其常開觸點K1-1合閉，將ST1(保溫時為斷掉情況)、ST2短路故障接入開關電源，EH1修復加熱。因為SB3接入一瞬間，開關電源向C3電池充電，當SB3斷掉后，C3則根據R3、R5、VT1充放電，這期內可讓VT1、VT2保持一段關斷時間(評測關斷時間約1．5分鐘)把水再度加熱沸騰后，再沸騰加熱電路修復待機狀態。但只能在LED1滅掉、ST1斷掉情況下再沸騰才合理。

電路中，VD1、VD2、VD3用以維護LED1、LED2、VT2，避免高反方向工作電壓使其毀壞。FU、ST2各自為過熱、防空燒維護元器件，均組裝在熬水器皿壁外開展溫度取樣，當電路產生短路故障或過熱時，F(xiàn)u馬上融斷斷開整體開關電源。若未加水誤接入開關電源導致空燒，電熱水器造成高燒，ST2馬上姿勢斷開加熱電路開關電源，避免燒毀電熱水器。待減溫后再次加水，ST2可全自動合閉，電熱水瓶恢復過來工作中。

三、故障維修

例1：接入開關電源．水微溫燒不動。 剖析維修：依據故障狀況分辨，水微溫表明僅有保溫加熱電路在工作中。水燒不動是主加熱電路有故障。解開底版，用數字萬用表檢驗EH1電阻值為64.5Ω，此值一切正常。再檢驗ST1、ST2，發覺ST1在常溫下呈斷掉情況，一切正常應導通，核查為ST1接觸點燒毀接堵塞造成上述故障。用KSD-301型/10A/96℃溫度控制器拆換后，插電調試燒開水一切正常，故障清除。
例2：水燒開后不保溫。
剖析維修：故障狀況表明加熱電路一切正常，故障出在保溫電路。用數字萬用表檢驗EH2電阻值620Ω，此值一切正常，再檢驗VD3正、反方向電阻器均為無窮，表明其已穿透引路，不可以向EH2配電而造成上述故障。用1N4007穩壓管拆換，故障清除。
例3：實際操作2個出水電源開關均不出水。
剖析維修：依據故障狀況剖析，SB1、SB2與此同時毀壞概率罕見，造成該故障可能是直流穩壓電源有故障或直流無刷電機M毀壞。先檢驗IC③腳對地有12V直流電壓，后按住SB1或SB2，精確測量M兩邊12V工作電壓也一切正常，從而確定M毀壞(一般是電機電刷比較嚴重損壞)，用DB2型、工作標準電壓8-12V直流電源泵拆換就可以。提示留意，購買盲流潛水泵，特別注意安裝孔及其泵體出水嘴安裝方位應與原潛水泵同樣。
例4：輕按再沸騰電源開關無反映。
剖析維修：造成該故障多是SB3長期性應用，內部積污或接觸點空氣氧化不觸碰而致。向SB3間隙中引入小量乙醇，并快速輕按電源開關多次以清理廢棄物，但失效。然后查驗VT1、VT2等有關元器件，實則K1的常開觸點K1—1燒蝕接堵塞而致。用EGR-731型/10A/250V直流繼電器拆換后，再沸騰加熱電路恢復過來。
