江民HM-12型迅速電熱水壺?zé)_水速度更快，煮沸1．5L容積的水只需5分鐘，并具備全自動溫度控制、防干燒和過熱維護等作用。合適光棍、家中、賓館客房、醫院病床等應用。

一、電路圖講解

江民HM-12型迅速電熱水壺為分離式構造，置壺?zé)_水時全自動插電，移走壺體全自動斷電，應用安全性。整體由壺體、全透明水位線尺、蒸汽管道、發熱體總程、蒸氣溫控器、防干燒溫控器、配有加熱／斷電按鈕的提手、顯示燈和電源連接器等構成。發熱體為1200W不銹鋼板電熱管。值得一提的是，蒸氣溫控器、防干燒溫控器設計方案得很恰當，為非商業化的專用型商品。雙金屬蒸氣溫控器裝在蒸汽管道口，當壺里的水燒開時蒸氣涌入蒸汽管道，蒸氣溫控器溫度傳感器姿勢，推動按鈕全自動校準而斷開整體開關電源。防干燒溫控器裝在電熱管、布線電級中的橡膠支座內，一旦產生壺里水燒干(或沒有水插電)，防干燒溫控器姿勢，斷掉開關電源。制冷后，防干燒溫控器全自動校準，加水后又可常規應用。

二、電路圖講解

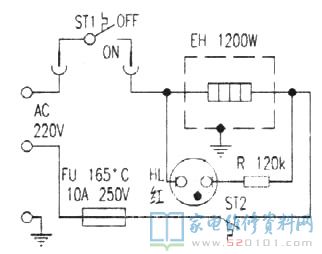

依據實體畫出江民HM-12型迅速電熱水壺原理圖如圖所顯示，ST1是蒸氣溫控器與加熱／斷電按鈕連動，ST2是防干燒溫控器，F(xiàn)U是過熱斷路器，HL是鮮紅色加熱顯示燈，R是降血壓電阻器，EH是電熱管。先將電加熱底版接入電壓開關電源，按住加熱／斷電按鈕ST1，ON擋接入，再將壺體插進接線底版，HL照亮，表明EH逐漸加熱燒開水。當水燒開時，ST1溫度傳感器推動加熱／斷電按鈕校準，ST1斷電(OFF)，HL滅掉，EH終止加熱。若沸水涼了需再燒開，按住加熱／斷掉按鈕ST1便可。

三、常見故障維修
例1、按加熱／斷電按鈕ST1，ON擋不接入，標示燈不閃，不加熱。
依據常見故障狀況剖析，常見故障源于蒸氣溫控器，拆卸提手，發覺加熱／斷電按鈕傳動軸斷裂，因其溫控器支撐架是塑膠制品，沖擊韌性較低，按壓按鈕實際操作力過大造成傳動軸斷裂。在傳動軸原部位用φ2mm麻花鉆打孔，將按鈕校準，提取木匠釘子長15mm壓進孔軸后，兩邊涂上膠粘劑，試按加熱／斷電按鈕，電熱水壺工作中一切正常，常見故障清除。
例2、顯示燈亮，燒開水不熱。
此狀況大多數是電熱管燒毀。用萬用表測量EH兩腳電阻器無窮，已燒壞(一切正常電阻器約40Ω)。用原廠裝配的同輸出功率電熱管拆換后常見故障清除。
例3、接好開關電源，漏保斷路器即斷電。
造成該常見故障多是電熱管穿透，常見于電熱管折射率較小的位置發生小圓孔或縫隙，水自小洞或裂痕進到管中與加熱絲觸碰產生走電電流量。用原廠裝配的同輸出功率電熱管拆換后常見故障清除。
