220V工作電壓經變電器B降至48V

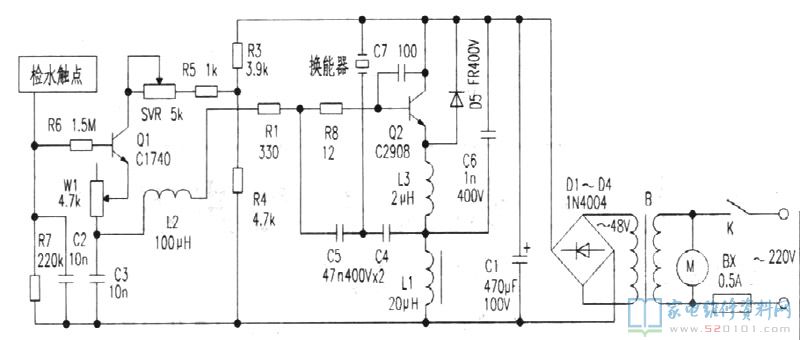

文中小編依據實體制作的電路圖如下圖所示，溝通交流220V工作電壓經變電器B降至48V，經D1-D4整流器、C1過濾給予電路工作中開關電源。圖內標識的“檢水接觸點”，是坐落于蓄水槽體換能器側上邊的一段外露的鐵絲，蓄水槽中沒有水時空氣加濕器不工作中，以避免空氣加濕器沒有水工作中而毀壞。

一、電路剖析

當蓄水槽中添加適量的水以后，“檢水接觸點”根據水(準電阻)，與換能器開關電源正級相互連接，因此Q1關斷，開關電源根據R3、R5、SVR、Q1、W1、L2、R1、R8為Q2基極給予偏置，由Q2以及外部的電容器、電感器和換能器構成的振蕩電路開始工作。該振蕩電路歸屬于電容器三點式振蕩電路，振蕩工作頻率由換能器決策，具備全自動調節振蕩工作頻率的特性。本電路工作中于1．7MHz，假如元器件主要參數稍有轉變，電路仍可穩定工作于換能器的共振頻率；假如替換了不一樣次數的換能器，電路還可以全自動追蹤工作中于換能器的共振頻率。而不用人力調節。換能器既是參加振蕩的元器件也是振蕩電路的負荷，一方面明確電路的振蕩工作頻率，另一方面，把振蕩電路的電力變換為機械動能，使蓄水槽中的水被超聲波霧化，由風機從噴口吹出。W1和SVR功效同樣，用以調整電路振蕩抗壓強度，也就是調整霧量。微凋電阻SVR安裝在電路板上，供生產制造和維修人員作內部調整。D5的功效是維護Q2，避免被穿透。

二、調節

1．試機。

試機或檢修時必須不斷拆卸、放水、試機，顯而易見很不便，因此最先應關閉電源清除短路故障、引路常見故障，拆換受損的元器件，最終把換能器安裝好，再插電試機。由于在拆卸外殼的情況下可以加盟的水較少，假如振蕩電路早已工作中，要嚴控啟動時間，而且霧量旋紐不必調得很大，避免水干而燒毀。假如添加的水沒法觸碰到檢水接觸點，可以用一個30k上下的電阻接進R7上方和開關電源正級中間，仿真模擬存水的情況試機(按：但要十分慎重)。

2．電路是不是振蕩的分辨。

如果有振起的水波紋，盡管沒有霧噴出來，也表明振蕩電路起振了。若是看不到振起的水波紋，除開用數字示波器外還能夠：(1)測Q2基極工作電壓，無電壓表明偏置電路有什么問題，若工作電壓為0．7V表明沒有起振，電路假如起振，該工作電壓應小于0．7V乃至為空氣壓力(隨振蕩水平不一樣而異)；(2)測總電流量，短路故障Q2發射結，或調整電阻器，電流量顯著擴大表明電路早已起振；(3)用錄音機在周邊測聽，電路起振可發出相對應的影響響聲。

3．電路振蕩抗壓強度的調整。

調節控制面板上的電阻器，部位在最鐘頭有小量霧噴出來，總電流量約為0．2A；在較大時有很多霧噴出來，總電流量為0．6A上下，若不符以上，則應調節內嵌的調整電阻SVR直到適合才行。

三、常見故障維修

1．換能器是獨有元器件，是問題高發位置。

換能器視毀壞水平不一樣，既很有可能導致徹底沒霧。也有可能導致霧量小。毀壞原岡：一是應用全過程中污垢過多，長期沒有消除而插電工作中，處在相近“空燒”的情況，造成換能器燒毀；二是水垢清洗時暴力實際操作，造成保護層剝落而損毀。因此盡量應用專用型水垢清洗劑立即水垢清洗。要是沒有專用型水垢清洗劑，也可以用食用醋泡浸一段時間，用軟物輕輕地擦掉，切勿用硬塊刮戳。對換能器的查驗，關鍵查詢有沒有生銹、電鍍工藝層剝落出泡、黑點、凹凸不平和破損，有這種狀況之一者，即應當拆換。如強大列問題，只需用數字萬用表測兩方面中間電阻，如果有走電電阻，可以用無水乙醇細心清理，除去鐵銹和廢棄物并烘干處理再組裝好，一般就可以正常的應用。拆換換能器，外型規格型號應和原先的一致．不然密封性不太好會滲水。

2．功率大的管毀壞。

普遍是穿透毀壞，多是由于換能器毀壞而連同毀壞，造成保險絲管燒壞而徹底沒霧。極少數也是有特性劣變，導致電路沒法起振而徹底沒霧，或振蕩變弱而使霧量沒法增加。空氣加濕器用的功率大的管有獨特的規定，關鍵規定的主要參數是：BVceo≥200V。Icm≥6A，Vces≤1．5V(Ic=2A時)，β≥50，Ft≥10MHz。

3．電阻器和調整電阻必須注意。

由于空氣加濕器使用時環境濕度比較大，電阻器和調整電阻非常容易生銹，非常容易造成接觸不良現象的常見故障，會導致沒霧、噴霧器時大時小或斷斷續續，應予以清理或拆換。

(1)沒霧。

最開始為霧量小，經清理換能器后徹底沒霧，細心查詢換能器表層凹凸不平，電鍍工藝層早已掉下來。拆換換能器，在換能器上邊加一定量的水，用電阻仿真模擬存水情況，插電試機，仍不噴霧器。查電路沒有振蕩，而電源電壓一切正常，偏置電壓早已加進Q2基極。查詢Q2已被替換為BU2508，猜疑該管不可以擔任，拆換為2SC4278。把電阻器放置較小部位試機，電路起振有霧噴出來，伴隨著電阻器調高，霧水增加到非常大，馬上待機，拼裝完后再度試機一切正常，常見故障清除。經實踐活動，選用功放器常見的大功率功放管，一般都能夠擔任。

(2)霧小，調整不顯著。

最先清理換能器，有一定的轉好但仍顯著覺得霧量小。拆下來換能器查驗沒有發現問題，覺得問題應在霧量調整環路。關閉電源測相關元器件電阻，發覺SVR電阻值顯著超過5k，并發覺根處有生銹。拆換該調整電阻后，按以上試機和控制方式，調節到適宜的電阻值，不斷試機均一切正常。
