該暖風機為臺式一體機構造，整體關鍵由前后左右殼、加濕器皿、小輸出功率發熱體、PTC瓷器發熱器、渦輪增壓式離心風機、過濾網和控制器構成，涼氣體從后殼進到。過慮加溫后，暖風過去殼通風口吹出。

一、電路圖講解

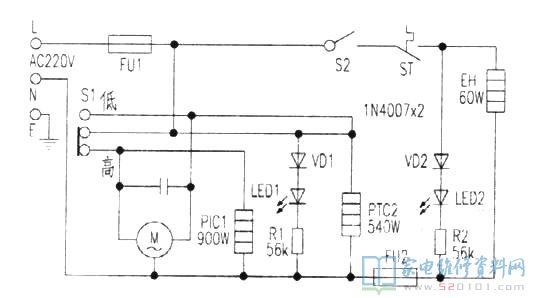

電源電路如下圖所示，F(xiàn)U1、FU2是過載保護器，S1是暖風輸出功率切換開關，LED1是暖風電源指示燈。PTC1、PTC2是瓷器發熱器，S2是加濕電源開關，ST是限溫器，LED2是加濕電源指示燈，EH是加濕發熱體。將S1旋至“低”擋，PTC1加溫氣體，M旋轉送出暖風；將S2旋至“高”擋，PTC1、PTC2與此同時加溫氣體，M旋轉送出暖風。S1處在“低”、“高”擋，LED1均處于照亮情況。PTC1與PTC2具備溫度自限特點，可使溫度勻速運動。

必須加濕時，先往加濕器皿加水至“滿水部位，合閉S2，LED2照亮，EH將水加溫，當加濕孔出現水蒸氣即進到加濕情況。使室內空氣質量維持一定環境濕度。加濕器皿若水量不夠，ST中斷導通開關電源，LED2更替亮滅，提醒應填補水量。

二、常見問題與剖析維修

(1)、旋轉暖風輸出功率切換開關至“低”或“高”擋，暖風電源指示燈沒亮，無暖暖風送出，但加濕一切正常。此常見故障狀況表明電壓開關電源已進到電源電路，造成該常見故障多是S1動觸片疲憊形變，聲響接觸點接觸不良現象而致。拆卸S1機殼，調節動觸片的形變部位，擴大動觸片工作壓力后，用細沙布放亮各接觸點，裝上S1用數字萬用表洲量兩擋回路電阻一切正常，插電調試，暖風機送暖一切正常，常見故障清除。
(2)、合閉加濕電源開關．加濕電源指示燈亮，不加濕。此常見故障狀況表明電壓開關電源開啟電源電路，不加濕一般是EH短路造成的。用萬用表測量EH兩邊電阻測量無窮(一切正常電阻值約為807Ω)，確認EH燒壞，拆換EH使常見故障清除。
