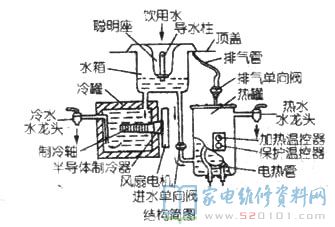

安吉爾JD-26T立式飲水機為臺式一體機構造，如下圖所示。關鍵由滲水設備、加熱構件和制冷部件構成。應用時將水瓶座插進聰慧座，生活用水經導管口注入儲水箱后分兩路，一路注入熱罐，經加熱管加熱，由熱水水龍頭供貨85—96℃開水；另一路注入冷罐，經半導體材料制冷器(又被稱為制冷片)制冷，使冷罐的水減溫，由涼水領頭供貨5～15℃涼水。

一、電路基本原理

依據實體繪制電路電路原理圖如下圖所示。全電路由加熱隔熱保溫電路、制冷溫度控制電路和顯示燈板三部份構成。

(1)加熱隔熱保溫電路

合閉加熱電源開關SB1，220V電壓經商業保險器FU1、SB1、加熱溫度控制器ST1、加熱管EH、維護溫度控制器ST2組成同路，鮮紅色加熱顯示燈LED1亮，EH逐漸提溫。因為ST2姿勢溫度比ST1高7℃，一切正常加熱情況下，ST2起防于燒維護功效，僅有ST1起溫度控制功效。
當熱罐的溫度升到88℃時，ST1斷掉，LED1滅掉，EH終止加熱，電路處在隔熱保溫情況。當溫度降低至85℃時，ST1合閉，LED1照亮，EH修復提溫，使溫度維持在85～96℃中間。
(2)制冷溫度控制電路

由開關電源電路、溫度檢驗電路和電源開關電路三部份構成。

接入開關電源，合閉制冷電源開關SB2，220V電壓經商業保險器FU1、SB2、FU2加至環形變壓器T降血壓，次級線圈導出2組12V、5V溝通交流低電壓，各自經穩壓管VD2～VD5和VD6、VD7全波整流(倆對穩壓管6A8并接是因為提升導出電流量，融入制冷器額定電壓的必須)，電容器C1、C2過濾后，經T的次級線圈核心抽頭導出，在C2兩邊產生12．5V工作電壓；在C1兩邊產生5．4V工作電壓做為直流穩壓電源，各自為集成化電路、半導體材料制冷器及風扇電機配電。C1、C2選用大空間過濾，降低直流穩壓電源的諧波失真指數，以融入半導體材料制冷器的規定。溫度檢驗電路由IC(LM393P)及外部電路構成電壓跟隨器。在本電路中，IC-1、IC-2并接工作中，以提高推動工作能力。由R2、C3、VD8構成穩壓管電路，導出9．1V工作電壓給溫度檢刪電路配電。RT為負溫度指數(NTC)溫度傳感器，用于檢驗冷罐溫度，與電阻器R3、R4、R5和RT構成溫度測量電路，R3與R4分壓后為積分電路端③、⑤腳給予標準工作電壓，R5與RT分壓后為正相反端②、⑥腳給予抽樣工作電壓。
二極管VD11、電阻器R6是電壓跟隨器負反饋元器件。當冷罐的溫度升至15℃時，RT的電阻值為15k，②、⑥腳電位差小于③、⑤腳電位差，①、⑦腳導出高電平，二極管VD11截至，N斷面功率大的場效應管VT(SUP60N06)關斷，12．5V直流電壓加至致冷器PN制冷，穩壓極管VD9關斷，翠綠色制冷顯示燈LED2照亮。與此同時，二極管VD10也關斷，12．5V直流電壓加至風扇電機M，風機快轉，電路處在強制冷情況。當冷罐的溫度降至5℃時，RT的電阻值升到超出22．5k,時，②、⑥腳電位差高過③、⑤腳電位差，①、⑦腳導出低電頻，場效應管VT截至，5．4V直流電壓加至制冷器PN弱制冷，制冷功率較小。這時VD11關斷，使③、⑤腳鉗坐落于一定的低電頻．以確保相對性穩定的強制冷／弱制冷(隔冷)區段。因為5．4V直流電壓小于穩壓極管VD9的穩壓管值(6．5V)，VD9截至，LED2滅掉，與此同時VD10截至，由電阻器R10、R11并接與風扇電機M串連，使M兩直流電壓約8．2V，M旋轉比較慢，再次為PN排出發熱量，該電路處在隔冷情況。若食用涼水，桶裝水填補冷罐，使溫度回暖，當溫度做到15℃時，溫度檢驗電路修復中作，由弱制冷變為強制冷，反復前述制冷全過程，使冷罐的溫度保持在5-15℃范疇內。
若要調節立式飲水機涼水的溫度，可根據調節R5來調整最低值溫度，淵整R6來調節限制溫度。

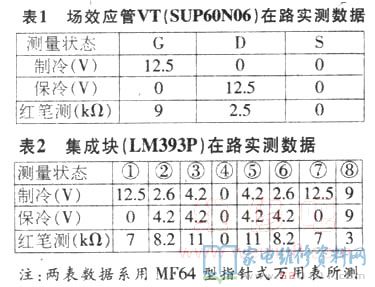

在路刪試場效應管VT及集成化電路IC各針腳的直流電壓及阻值各自見表1、表2。

三、常見故障檢修

[例1]按熱水水龍頭先噴出來蒸氣，數秒左右后才排出很燙的開水，加熱顯示燈LED1亮／滅一切正常。
剖析維修：常見故障狀況表明開水溫度超出設置溫度，關鍵因素是加熱溫度控制器ST1電氣設備參敬產生變化造成姿勢溫度較高。一切正常的ST1姿勢溫度88℃，假如ST1姿勢溫度高過88℃，過遲斷掉開關電源，則水沸騰后造成很多蒸氣充斥著熱罐造成上述常見故障。用KSD-301型250V／5A／88℃±3℃全自動校準溫度控制器拆換后，常見故障即清除。

[例2]合閉加熱電源開關SB1，加熱顯示燈LED1亮，但不加熱。
剖析維修：下加熱大多數是加熱管EH有什么問題。開啟立式飲水機側板，用數字萬用表Rx1擋精確測量EH兩邊電阻值為無窮(一切正常500W加熱管電阻器約97Ω)，EH已燒毀，按圖3拆換加熱管，常見故障即清除。
[例3]風扇電機M慢轉，制冷顯示燈LED2沒亮，不制冷。
剖析維修：依據常見故障狀況，表明12．5V直流穩壓電源不加到制冷電路。
插電，用萬用表測量場效應管VT的G與D極、G與S極工作電壓均為0V，一切正常均為12．5V。從而分辨，場效應管VT的G、D、S各極間穿透引路，造成PN正12．5V工作電壓而不制冷。
場效應管優劣可以用萬用表測量辨別，將萬用電表放置Rx1k擋，將黑直流電流表接漏極D，紅表筆先接柵壓G，后接源極S，2次電阻器均為無窮；紅直流電流表接漏極D，黑表筆接源極S，電阻器為10k。合乎以上標值的，場效營一般是好的。若場效應管毀壞，用原形號SUP60N06硅N斷面場效應管拆換，或用別的型號規格(如SMP60N06、MTP60N06、RFP60N06)硅N斷面場效應管立即代用。
[例4]風扇電機M旋轉，制冷顯示燈LED2亮，不制冷。
剖析維修：常見故障狀況表明直流穩壓電源電路和制冷溫度控制電路工作中一切正常。經查驗，12．5V工作電壓已加至制冷器PN兩邊，不制冷是制冷器PN無效而致。
開啟立式飲水機側板，卸掉溫度控制印制電路板，擰松制冷器布線螺絲，拔出來紅、黑導線，用數字萬用表Rx1擋精確測量PN兩邊，一切正常電阻值約2．5Ω，若阻值無窮則引路，超過一切正常電阻值比如15Ω則制冷特性不佳。

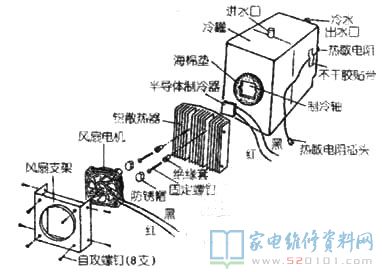

本例評測為穿透引路毀壞。運用IEC1-12706型DC12V／6A半導體材料制冷器拆換。拆卸制冷器的辦法如下所示(見上圖所顯示)：(1)拔出來冷罐排水管道塞，將冷罐生活用水排盡；(2)反方向方位擰出涼水領頭，開啟側板和檔板，拔出來冷罐污水口聯接管；(3)擰松制冷器布線螺絲，拔出來制冷器紅、黑導線，隨后先后拔出來溫度傳感器、制冷顯示燈日風扁電動機的電源插頭；(4)擰出冷罐底端4顆自攻螺絲，卸掉冷罐構件(如下圖所示所顯示)；(5)擰出風機支撐架8顆自攻螺絲，卸掉風機支撐架后，再拆下來風扇電機；(6)撬出防銹處理帽，擰出固定不動螺絲，取下絕緣層套，卸掉鋁熱管散熱器；(7)拆掉壞的半導體材料制冷器；(8)將制冷軸、鋁散器表面已硬底化的導熱硅膠清除整潔，但切勿用刀頭刮削傷到表層(最宜蘸車用汽油的純棉布抹凈)；(9)在制冷軸、制冷器、鋁熱管散熱器各接觸面積上涂一層薄而均衡的導熱硅膠。先將制冷器的涼面貼在制冷軸，隨后將鋁熱管散熱器貼在制冷器熱面，嵌好絕緣層套再扭緊固定不動螺絲。留意，二顆調整螺絲需輪番平衡擰，而且不可以擰得過緊，不然制冷器陶瓷薄板因承受力不勻而崩裂；(10)按拆裝逆次序裝好冷罐后，用數字萬用表進行復測制冷器電阻器一切正常，就可以電腦裝機應用。
