一、整體構造

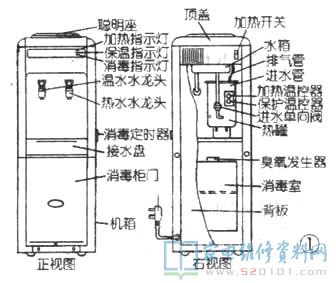

該立式飲水機為立柱式構造如下圖1所顯示。由上邊一部分立式飲水機和下邊一部分消毒冷藏展示柜構成。
消毒冷藏展示柜由箱門、消毒室、層架、消毒定時器、自動門電源開關相臭氧消毒機等構成。將茶器或食品類放進柜里，運行定時器，臭氧消毒機造成活性氧對茶器消毒或冷藏食品類，消毒進行自動開關機。
二、電路圖講解

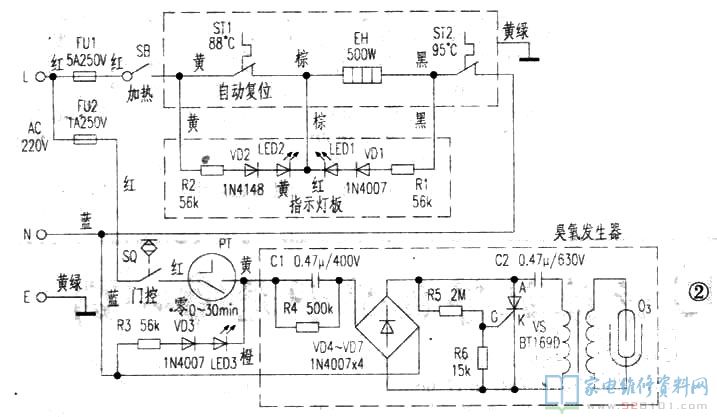

參考實體繪制該設備電路設計圖如下圖2所顯示，由加熱隔熱保溫電源電路和活性氧消毒電源電路兩部份構成。
(1)加熱隔熱保溫電源電路
由開關電源火線零線L與商業保險器FU1、加熱電源開關SB、88℃加熱溫控器ST1、500W電熱管EH、95℃維護溫控器ST2回至開關電源零線N組成控制回路。接入開關電源，合閉SB，淡黃色隔熱保溫顯示燈LED2被ST1短路故障，LED2臨時沒亮，鮮紅色加熱顯示燈LED1與EH并接而照亮，EH逐漸加熱。當熱罐溫度升到88℃時，罐內壁的STl溫度傳感器后接觸點全自動斷掉，控制回路開關電源被斷開，LED1滅掉，EH終止加熱。這時R2、VD2、LED2與EH、ST2串連，隔熱保溫顯示燈LED2照亮，表明電源電路進到隔熱保溫情況。當溫度降低到85℃時，ST1合閉，LED2滅掉，LED1亮，EH再度加熱，反復以上全過程，使溫度維持在85～96℃中間。
電源電路中，維護溫控器ST2關鍵起避免因為各種因素造成升溫過高、熱罐少水空燒而燒毀電熱管的功效。
(2)活性氧消毒電源電路
插上電源線插頭，旋轉消毒定時器旋紐，設置所須要的消毒時間(10、20、30分鐘)后，定時器開關合閉逐漸倒數計時。關好消毒箱門，自動門電源開關SQ受力接入開關電源，橘色消毒顯示燈LED3照亮，表明消毒逐漸。220V電壓經FU2、SQ、PT后，由電容器C1降血壓，全橋VD4～VD7整流器的輸出直流電壓向儲能技術電容器C2電池充電，與此同時，該直流電壓經電阻器R5、R6分壓后做為開啟工作電壓，使單邊可控硅VS(BT169D)關斷，已電池充電的C2經VS、升壓變壓器T的初中級充放電，在T的次級線圈磁感應出脈沖髙壓加至活性氧放電管O3兩電級開展充放電，水解氣體變為活性氧。當C2充放電后，VS截至，C2再度電池充電；VS關斷，O3再度充放電，循環往復循環系統，使消毒室充斥著活性氧，做到消毒冷藏的目地。當消毒定時器PT倒數計時完畢后，定時器開關斷掉斷開開關電源自動開關機。
三、常見故障檢修
[例1] 合閉加熱電源開關SB，加熱顯示燈LED1沒亮，水不熱。
剖析維修：該常見故障為開關電源堵塞而致。拔出來電源線插頭，用數字萬用表測電源線插頭L、N腳，合閉SB后回路電阻(即EH電阻器)約97Ω為一切正常，若為無窮，表明加熱電源電路短路。各自查驗FUl、SB、ST1、EH均一切正常，反而是ST2不關斷(常態化應導通)，表明維護溫控器ST2已姿勢維護，其根本原因是熱罐曾沒有水空燒。因為ST2是手動式校準型的溫控器，一經斷掉，不可以全自動校準。這時，開啟立式飲水機側板．在熱罐內壁有兩個溫控器，ST1在上方，ST2在下方，輕按ST2核心處的復位開關，觸感接觸點姿勢合閉。插進桶裝水后，按熱水器混水閥待有流水出后，即可插電。
[例2] 合閉加熱電源開關SB，隔熱保溫顯示燈LED2長亮，水不熱。
剖析維修：此常見故障狀況大多數是加熱溫控器ST1接觸點燒蝕短路而致。用萬用表測量ST1兩腳，常態化回路電阻應0Ω，不細則壞。溫控器一旦毀壞是不可以修補的，僅有拆換，可以用KSD-301型250V／5A／88℃全自動校準型溫控器拆換。為確保精確測量精確，應在溫控器鋁殼與熱罐內壁各涂一層導熱硅膠，隨后安裝溫控器。
[例3] 只需一合閉加熱電源開關SB，家庭用漏保斷路器即斷電。

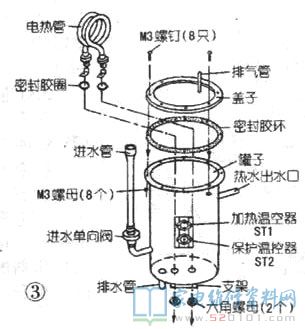

剖析維修：這大多數是電熱管EH壁厚穿透，水與加熱絲觸碰而致。應按圖3所顯示拆換電熱管。
(1)拆掉熱罐，用色筆在外蓋與陶罐的縫隙處畫上“V”標記，避免檢修后安裝錯誤； (2)用十字螺絲刀擰出外蓋表面8顆M3螺絲，卸掉外蓋和密封劑環； (3)用扳子擰出陶罐底端2個六角螺母，拆掉電熱管和密封劑圈；(4)裝進500W不銹鋼板電熱管，按拆裝的逆次序裝好熱罐； (5)向熱罐灌滿水，靜止不動存放一段時間，認真仔細外蓋、電熱管管腳、焊接應沒有滲漏； (6)用萬能表R×1k擋精確測量電熱管任一管腳與罐內接地電阻，若為無窮，就可以電腦裝機應用。
[例4]旋轉定時器，消毒顯示燈LED3亮，但無活性氧消毒。
剖析維修：常見故障狀況表明FU2、SQ、PT工作中一切正常，多是臭氧消毒機有常見故障。拆下來臭氧消毒機，逐一查驗C1、VD4～VD7、R5、R6、VS、C2、T、O3等電子器件，發覺VS穿透。單邊可控硅的優劣，可以用數字萬用表辨別。BT169D型單邊晶間管管腳排序為，型號規格面自左至右為K、G、A，用Rx1擋精確測量，黑電筆接A極，紅直流電流表接K極，阻值為無窮；再將G極與A極觸碰后即離去，A、K極間的阻值變成30Ω上下并維持，表明該管是好的，不然是壞的。BT169D壞后，可以用別的型號主要參數為1A／600V的單邊可控硅拆換。
[例5]能開展活性氧消毒，但實際效果差。
剖析維修：發生該錯誤通常是活性氧放電管O3變老而致。開啟臭氧消毒機外蓋，接入開關電源，一切正常的放電管“滋滋”聲很響，且輝高清藍光較光亮，但該活性氧管充放電聲微小，輝光黯淡，表明放電管變老或無效。換掉新的放電管后實際效果非常好。
[例6]旋轉定時器，不記時。
剖析維修：旋轉定時器后如果沒有定時器運作聲則有常見故障，普遍有傳動齒輪缺油不轉、發條掉下來或斷裂等，前面一種可向傳動齒輪滾動軸承適當加油。本例為發條掉下來，再次掛好后常見故障即清除。若發條斷裂，可采用DFJ-30型／220V／1.6A發條式定時器拆換。
