廣東省產德星DX2000型電熱水瓶

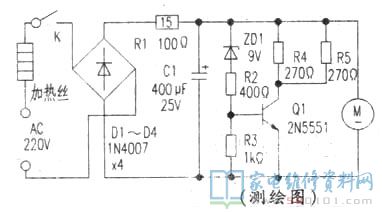

一臺廣東省產德星DX2000型電熱水瓶按下出水電源開關不出水，剖析常見故障在出水操縱電機電源電路中，實繪其電機供電電路如下圖所示。按下出水電源開關測得出水電機M兩直流電壓為0V，一切正常應是12V上下。從圖由此可見按下出水電源開關K大盤走勢電220V經電加熱管降壓，二極管D1～D4整流器，再經電阻器R1降壓，電容器C1過濾后由三極管Q1穩壓管提供電機。經在路檢驗發覺R1(100Ω/15W)引路，拆換后調試電機能轉但轉動很困乏，測得電機兩邊供電僅6V上下，查供電電路元件均一切正常，猜疑是電機堵轉，拆卸電機泵發覺內部積有很多污垢，清理再裝復原啟動，電機工作中一切正常出水成功。

用電阻器降壓方法供電，不但元器件多設備故障率高且驅動電流小，時間一久電機泵稍有污垢便會產生堵轉狀況。因此改成次級線圈工作電壓為20V的15W變電器供電，再經整流器、過濾、7812穩壓管后給電機供電(原電源電路斷掉無需)，經使用電機泵推動力大大的提高。長期應用不會再造成堵轉狀況。
