一、電路圖講解

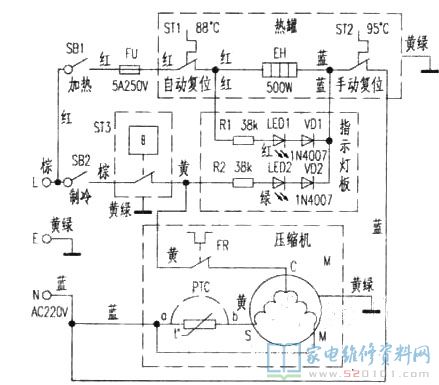

該立式飲水機電路設計圖如下圖所示，由加溫隔熱保溫電源電路、制冷保湍電路和顯示燈板三部份構成。
(1)加溫隔熱保溫電源電路
由加溫電源開關SB1、商業保險器FU、加溫溫控器ST1、加熱管EH、維護溫控器ST2串連后接通220V電壓。合閉SB1，加溫顯示燈LED1亮(紅)，EH加溫，溫度升高別96℃時，ST1斷掉，LED1滅，EH終止加溫。當飲開水或當然減溫到85℃時，ST1合閉，LED1亮，EH再度加溫，保證溫度維持在85～96℃中間。ST2起防空燒功效。
(2)制冷隔熱保溫電源電路
由制冷電源開關SB2、制冷溫控器ST3、過流保護器FR、壓縮機電機M(110W)和PTC驅動器構成制冷隔熱保溫電源電路。合閉SB2，220V電壓經SB2、ST3、FR加至壓縮機電機M，PTC驅動器運行M的啟動繞阻C-S后呈高阻，由M運作繞阻C—M再次運行，行始制冷。
制冷原理與家用電冰箱相近，當溫度降低到設置溫度4℃時，制冷溫控器ST3接觸點斷掉，制冷電源電路關閉電源，LED2滅，M終止制冷。若填補水流量或停電后溫度回暖到設置10℃時，ST3接觸點合閉，接入制冷電源電路開關電源，LED2亮，M運行運轉制冷，保證冷罐溫度維持在4～10℃中間，F(xiàn)R關鍵起過電壓保護功效，當壓縮機電機升溫超出120℃時，或運作電流量不斷超出電機額定電壓，F(xiàn)R全自動斷掉開關電源。當溫度降至約70℃時，F(xiàn)R全自動關機開關電源，壓縮機電機運行制冷。
三、故障維修

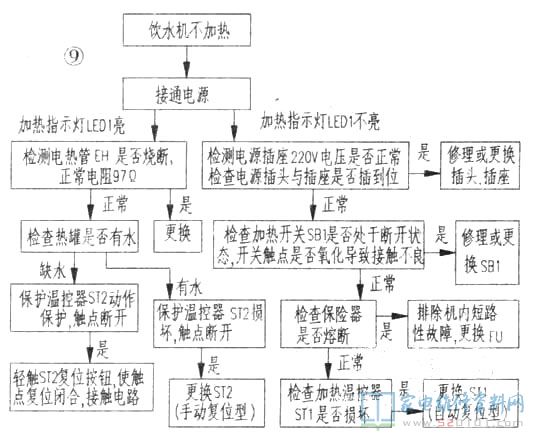

[例1]接入開關電源，立式飲水機不加溫。剖析維修：加溫電源電路發生短路故障，成有關電子器件毀壞，參考圖中8所顯示加溫電源電路，并按不加溫維修步驟找到故障進行清除。不加溫維修流程表見圖9所顯示。
[例2]加溫顯示燈LED1亮／滅經常。
剖析維修：此故障源于加溫溫控器ST1，緣故是溫控器品質不佳或久用后溫度特點產生變化，造成校準溫度與姿勢(斷掉)溫度貼近(一切正常時二者溫度差約11℃)，加溫操作過程中導致接觸點導通經常。用KSD-301型、額定電流250V、較大運行電流量5A、額定值88℃的全自動校準型溫摔器拆換后故障清除。
[例3]接入開關電源，立式飲水機不制冷。

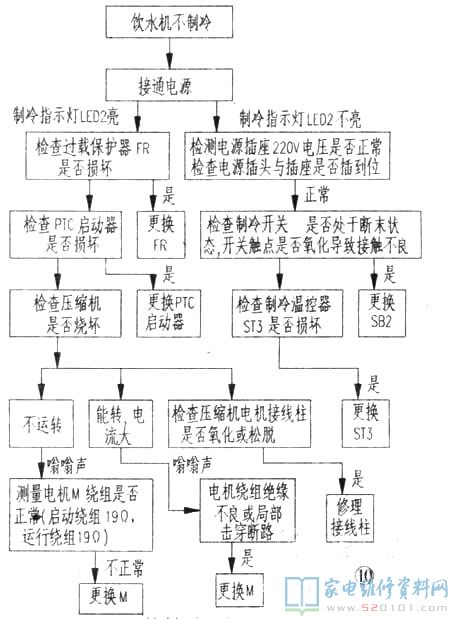

剖析維修：故障狀況表明制冷電源電路發生短路故障，或有關電子器件毀壞，參照?qǐng)D8制冷電源電路并按不制冷維修步驟搜索故障。立式飲水機不制冷維修流程表見圖10所顯示。
[例4]合閉制冷電源開關SB2，壓縮機電機M傳出“嗡嗡響”聲，不運行運轉。
剖析維修：依據故障狀況剖析，表明壓縮機電機M已接入開關電源，但因?yàn)镻TC驅動器毀壞而運行不起來，并造成“嗡嗡響”聲響，小久發生“嗒”一聲，“嗡嗡響”聲隨著消退，這也是過流保護器FR姿勢斷掉開關電源，約經3分鐘過流保護器FR校準接入開關電源，又反復發生以上全過程。
維修時，使用絕緣導線將PTC驅動器短路1—2秒如下圖8斜線a、b所顯示，若壓縮機電機能正常的運行的，初判驅動器毀壞。從壓縮機接線箱中拆掉驅動器，用萬能表R×1擋精確測量其兩插口，電阻器為無窮(一切正常電阻器應是22Ω)，確損壞。拆換PTC驅動器后故障清除。
除此之外，電機接線頭空氣氧化生銹接觸不良現象也會造成本故障，維修全過程不容忽視這一點。
[例5]合閉制冷電源開關SB2，壓縮機電機M能旋轉，但不制冷。
剖析維修：依據故障狀況剖析，壓縮機電機能旋轉，表明制冷電源電路工作中一切正常，不制冷多是制冷劑泄露造成的。
維修時，先讓壓縮機插電運行數分鐘，用手去摸立式飲水機身后冷卻器不熱，表明制冷系統軟件產生泄露，關鍵測漏位置為各管路連接頭及密封等，其維修方式與家用電冰箱相近。在檢修該型號規格立式飲水機故障時，發覺壓縮機排汽管、干燥過濾器與毛細血管聯接三通接頭泄露較多見，尤其是毛細血管彎曲半徑過小最非常容易發生泄露。找到漏過給予焊補好，經真空包裝，添加R12／48g制冷劑，再用肥皂液擦抹測漏無滲漏后，插電啟動，立式飲水機制冷一切正常，故障清除。
[例6]壓縮機不關機，制冷顯示燈LED2長亮，
剖析維修：依據故障狀況剖析，造成陔故障多是制冷溫控器ST3接觸點粘死，喪失溫度操縱功效。用WF17A-111-122型(佛山市溫控器廠商品)250V／5A工作壓力式溫控器拆換。更換時，須將新的溫控器溫度傳感器頭插進冷凝器專用型盲管終點，不然會導致溫度測量禁止。
[例7]涼水領頭釋放的水很冷，過一段時間不出水量。
剖析維修：故障狀況表明立式飲水機深層制冷，冷罐結凍，阻塞排水口而致，剖析導致故障的緣故有：(1)溫控器ST3溫度傳感器頭滑脫導致溫度測量禁止；(2)溫控器ST3接觸點粘死不可以斷掉開關電源；(3)溫度偏位回程誤差等。

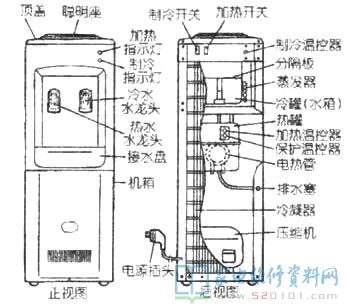

經查驗溫控器溫度傳感器頭插及時，接觸點導通特性優良，從而分辨是溫度偏位而致。最先關閉開關電源，讓冷罐的冰融化為常溫水后，抽出來立式飲水機機蓋，在冷罐里插進長300mm、0℃～150℃液態水銀玻璃試管溫度計，留意不必觸碰冷凝器壁部，避免調整溫度禁止。撕掉立式飲水機身后右上方溫控器紙貼(見圖7后視圖)，就可以看到溫控器調整軸，將一字螺絲刀插到調節軸槽中，控溫。調整時應輕、慢、少量，分多次開展，切勿一次調整過多，不然會發生無法控制，融合液態水銀溫度計所顯示溫度不斷調整，直到使冷罐溫度保持在4～10℃中間。若調整溫控器溫度乇轉變，多是溫控器漏氟而致，要換用新的溫控器。
[例8]合閉制冷電源開關SB2，制冷顯示燈LED2亮，壓縮機M不轉，傳出低沉“嗡嗡響”聲。
剖析維修：這也是過負載導致壓縮機電機不可以正常的運行的狀況。制冷顯示燈LED2亮表明開關電源、SB2、ST3一切正常，從而剖析，造成此故障多見FR、PTC、M毀壞而致。經查驗FR、PTC均一切正常，用數字萬用表Rx1擋精確測量電機C、S、M三個接線頭，發覺C—S運行繞阻阻值無窮，一切正常阻值應是19Ω，從而確認運行繞阻短路造成上述的故障。用杭州市產QD45型／220V／110W／0．85A壓縮機拆換，故障清除。
