晶匯牌RO/CLD—CH型

晶匯牌RO/CLD—CH型是一種高端自動式冷熱飲水機，適用企業與家庭應用。該設備用飲用水作水資源，機內嵌ro反滲透(RO)凈水機全自動制純凈水，飲用水更環境衛生且省了經常拆換水瓶座之不便。應用時只需接入水資源和開關電源，立式飲水機就可以長期供貨5℃-10℃冷水和85℃～96℃開水。

一、整體構造

該立式飲水機為立柱式構造，關鍵由進水設備、夏滲入凈水機、紫外線滅菌燈、加熱構件、制冷部件、殼體、冷／熱水器混水閥等組成。進水設備由高、低水位線浮程電源開關和磁感應進水閥組成，用以操縱水位線多少和全自動進水。反滲透純水機安裝在殼體中間，由三級外置過慮、超濾膜過慮、一級后置攝像頭過慮和增壓水泵等組成，由增壓水泵對水充壓，通過超濾膜過慮，濾掉飲用水二次污染的病菌，病毒感染、重金屬超標和有機化合物變為純粹生活用水，經濟管理道引入儲水箱存儲供加熱、制冷。紫外線滅菌燈安裝在儲水箱頂端，輻射源紫外線殺菌。加熱構件由熱罐、加熱管、溫度控制器等組成，水注入熱罐經加熱管加熱由熱水器混水閥供貨開水。制冷構件由冷罐(處在儲水箱下半一部分，用分擋板防護)、冷凝器、冷卻器、干燥過濾器、制冷壓縮機和溫度控制器組成，經制冷壓縮機制冷由冷水領頭供貨冷水。

二、電路基本原理

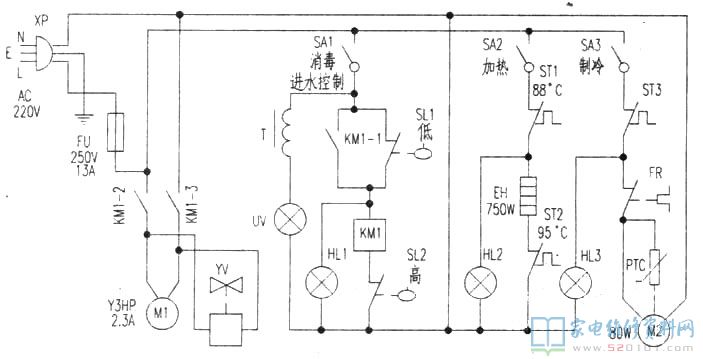

該立式飲水機電路電路原理圖如下圖所示所顯示。全電路由凈水機、消毒殺菌與進水操縱電路、加熱電路、制冷電路組成。將電源線插頭XP插進市電插座，220V電壓經商業保險器FU向三支路配電，各電路基本原理分述如下所示：

1．凈水機、消毒殺菌與進水操縱電路

合閉消毒殺菌、進水自動開關SA1后，其工作電壓分兩路，一路經電子鎮流器T照亮紫外線滅菌燈UV；另一路由低水位線浮程電源開關SL1、直流接觸器KM1、高水位線浮程電源開關SL2、進水顯示燈HL1組成進水操縱電路。首次應用立式飲水機，儲水箱沒有水或小于低水位線，SL1觸點接入，HL1照亮(表明進水操縱電路接入開關電源)，KM1得電吸合，其開與關觸點KM1-1、KM1-2、KM1—3合閉(KM1—1鎖緊保持KM1磁鐵線圈吸合)，與此同時，反滲透純水機電路接入220V開關電源，磁感應進水閥YV得電，閘閥開啟全自動進水，增壓水泵電動機M1運行，增壓水泵對水充壓引入儲水箱。當水箱的水位線做到預訂相對高度時，SL2斷掉，KM1跳停釋放出來，KM1—1、KM1—2、KM1—3斷掉，HL1滅掉，YV、M1停止工作。當水箱的液位小于預訂相對高度時，SL1合閉，進水操縱電路反復以上進水全過程。

2．加熱電路
由加熱電源開關SA2、加熱溫度控制器ST1、加熱管EH、熱維護溫度控制器ST2和加熱顯示燈HL2組成加熱電路。合閉SA2，HL2照亮、EH逐漸加熱，當熱罐的溫度做到96℃時，貼在熱罐擘外的ST1觸點全自動斷掉，斷開加熱電路開關電源，HL2滅掉，EH終止加熱轉到隔熱保溫情況。當飲用水后補水保濕或當然減溫至85℃時，ST1觸點全自動合閉，接入加熱電路開關電源，反復以上加熱全過程．使熱溫度鏖維持在85℃-96℃。
若進水操縱電路出現異常導致熱罐空燒或加熱電路升溫出現異常，ST2馬上姿勢斷掉，避免常見故障擴張具有保障功效。ST2為非全自動校準型溫度控制器，觸點一經姿勢不可以全自動校準，待減溫至ST2校準溫度并故障檢測后，須手動式復位開關觸點合閉，加熱電路才可恢復過來工作中。
3．制冷電路
由制冷電源開關SA3、制冷溫度控制器ST3、過載保護器FR、驅動器PTC、制冷壓縮機電動機M2和制冷顯示燈HL3組成制冷電路。合閉SA3，HL3照亮，220V電壓經SA3、ST3、FR加至M2，M2運行后PTC呈高阻，M2借助運作繞阻保持運行。M2將制冷劑轉化成高溫、髙壓的蒸氣進到冷卻器放熱反應后，再經干躁過慮后的超低溫、低電壓的液態進到冷凝器，消化吸收冷罐水里的發熱量，當溫度降低至5℃時，ST3觸點全自動斷掉，制冷電路短路，HL3滅掉，M2終止制冷。當飲用水后補水保濕或當然提溫至10℃時，ST3觸點全自動合閉，接入制冷電路開關電源，反復以上制冷全過程，使冷水溫度始終保持在5℃～10℃中間。

三、常見故障維修

例1、水體下降，口味異味重。
剖析維修：造成該常見故障關鍵因素有二種，其一，立式飲水機欠清理維護保養，儲水箱或管路比較嚴重積污，純凈水受環境污染造成上述常見故障。應經常清冼立式飲水機，非常簡單且合理方式，．到藥業店鋪購立式飲水機專片j的“滅菌劑”(塊狀藥粒)，取1～2片，用純凈水適當稀釋液引入儲水箱后稍停一會兒從污水口出液，再用純凈水沖冼幾回，整潔后就可以交付使用。其二，外置過濾芯、超濾膜或后置攝像頭過濾芯使用年限較長，沒按照規定時間拆換導致阻塞或環境污染，過濾芯使用時間3～6個月，超濾膜應用2—3年。該常見故障應拆換過濾芯或濾紙。
例2、合閉SA1，HL1亮，不可以全自動進水。
剖析維修：此狀況大多數是凈水機電路有常見故障。用數字萬用表各自精確測量M1、YV無220V工作電壓，從而分辨，直流接觸器開與關觸點KM1-2、KM1-3接觸不良現象或燒環，經查驗KM1—2燒蝕，關鍵因素是M1、YV的導通電流量比較大，并且運行經常導致觸點拉弧而致。用水砂紙打磨拋光觸點至明亮，就可以恢復過來應用，若比較嚴重燒毀則需拆換。
例3、合閉SA2，HL2沒亮，不加熱。
剖析維修：假如查驗遠程服務器別的作用均不工作中，一般是FU融斷而致，確定整體電路無短路故障問題，拆換FU(250V／13A)，常見故障就可以清除。若別的作用一切正常，造成本常見故障多是SA2觸點燒毀，用250V／10A電源總開關拆換，常見故障就可以清除。
例4、合閉SA2，HL2亮，不加熱。
剖析維修：HL2亮，表明220V電壓進到加熱電路。不加熱可能是因空燒，ST2姿勢熱維護，或EH燒毀。用萬用表測量ST2關斷一切正常，再精確測量EH電阻器呈無窮(一切正常為64．5Ω)，拆換EH(220V／750W)后，常見故障清除。
例5、合閉SA3，HL3亮，冷食水很冷，通過一段時間，冷水領頭不出水量。
剖析維修：依據常見故障狀況剖析，通常是制冷壓縮機制冷過多，造成冷罐結凍，伴隨著制冷時間增加．最后將冷水領頭出水口冰堵。經查驗制冷溫度控制器ST3觸點已粘死，溫度降到5℃仍斷不動開關電源造成上述常見故障。因為該立式飲水機使用年限較長，溫度控制器型號規格燙印模模糊糊，經查看溫度控制器相關材料，融合遠程服務器制冷溫度范圍，采用K50-P1127-001型工作壓力式溫度控制器代用，并將控溫軸調至原機的第2擋，插電調試，立式飲水機制冷一切正常，常見故障清除。
