雙向可控硅VS穿透短路故障排除

實例一、合閉電源總開關S2，按鋼琴鍵電源開關1、2、3擋風機均不工作中，但燈EL能閃光。

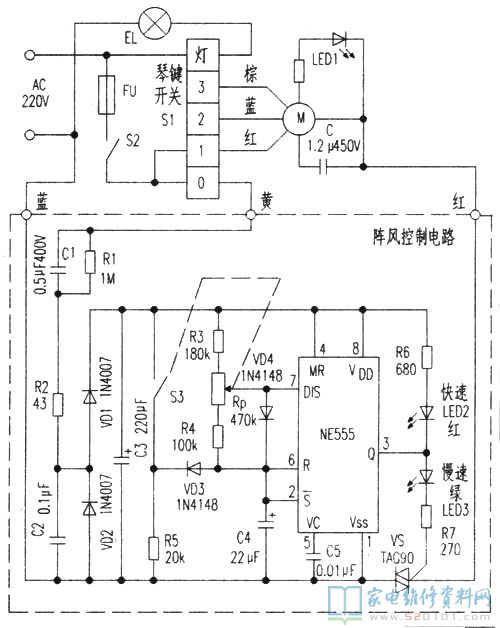

檢修1：該設備電源電路參考下面的圖，龍卷風控制回路由單時基電子器件NE555組成pwm占空比可調式的波形震蕩器。根據更改雙向可控硅VS導通角來操縱風扇電機M的轉動速度，以做到龍卷風實際效果。精確測量NE555⑧、④腳電壓，標準值為12V上下，評測為0.8V，表明直流電配電電源電路有故障。查驗為開關電源耦合電容C3(220uF/25V)走電，拆換后故障排除。
檢修2：測NE555⑧腳有沒問題的12V開關電源電壓，③腳也是有波形電壓導出，而電動機M兩邊電壓卻為零。因電動機與雙向可控硅串連在配電控制回路，從而判斷是雙向可控硅VS或其開啟元器件有什么問題。查驗LED3、R7無異常，但發覺VS短路，拆換VS(TAG90)后啟動實驗，故障排除。

檢修3：測NE555⑧腳電壓一切正常，③腳為低電頻不會改變，LED2長亮，而②、⑥腳電壓貼近12V且不會改變，一切正常時②、⑥腳電壓應隨C4蓄電池充電而規律性轉變。試將⑥腳對①腳(VSS)短路，人為因素使c4充放電，這時③腳導出跳變成高電平，LED2滅，LED3亮，表明NE555無問題，是電源電路停振造成的故障。查驗相關元器件，發覺二極管VD3(1N4148)和按時電容器C4(22uF/16V)均已引路，用同規格型號元器件更新后，故障排除。

實例二、風機一直處在均速運行，無龍卷風覺得。
檢修1：插電測出NE555③腳有波形電壓導出，此類說明雙向可控硅VS穿透短路故障。拆換后，故障排除。
檢修2：測NE555③腳自始至終為高電平，LED3長亮不熄。查⑧腳為12V一切正常電壓，⑥腳為0．6V不會改變，一切正常時要規律性高、低轉變。試將⑥、⑧腳一瞬間短路，使C4快速電池充電，這時③腳能跳變成低電頻，表明NE555自身無問題，是C4電池充電控制回路紊亂。查驗發覺R3一端開焊引路，再次焊上后故障排除。
檢修3：測NE555各腳電壓，除⑧腳開關電源電壓一切正常和③腳為高電平不會改變外，其他各腳電壓與標準值誤差均比較大，查驗外部元器件內未見異常，可能是NE555內部毀壞。用一片真品LM555更換后調試，故障排除。
