歐科JY-800B全自動豆漿機選用全智能控制技術系統，完成制漿自動化技術，有“濕豆制漿”、“濕豆制漿”、“獨立加溫”三種工作方式供我們挑選。該設備具備水位線操縱、少水維護、燒開防堵、豆槳做成后光控提醒等作用。該豆漿機其功能鍵操縱一部分和主電源電路(包含 12V、 5V開關電源、CPU集成icNT66P20A/0234N和汽車繼電器操縱實行元器件)板，均密封性于特別制作的盒倉中，避免返潮，以增加使用期限。

一、電路設計圖

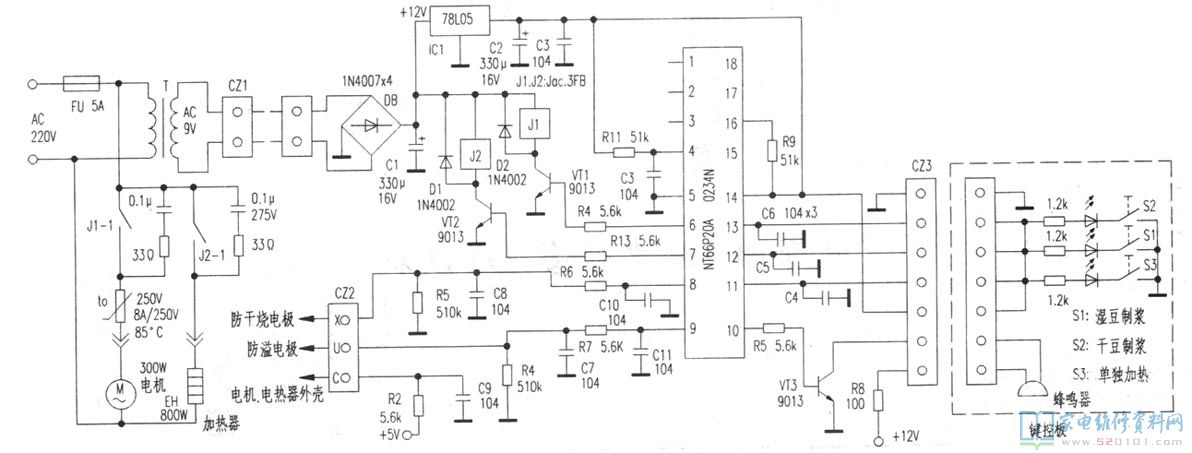

只需按使用手冊實際操作，一般非常少出現異常。因為該設備沒有任意路線圖，故依據實體測繪工程出其電電路原理圖，如下圖所示所顯示。

二、常見故障維修

狀況一：按照規定添加定量分析的豆和水時，豆漿機只打豆、不加溫。

只需插上開關電源，警報器一聲長響，隨后三只發光二極管與此同時閃耀，而接著“嘀……嘀……”接連不斷，按“制漿”鍵(干/濕豆制漿)，打豆電機一直運行二十分鐘，加熱管也不發熱。
依據光控提醒，及其電機運行一切正常看來，該設備開關電源配電、全智能程序執行及其打豆電機等基本上一切正常。設備不加溫，可能是發熱管、實行液壓控制系統毀壞。拆卸外殼，最先檢測電熱管EH兩邊阻值為6Ω，一切正常。為防空燒電熱管的出現意外風險，各自拔掉J2-1和J1-1端連線，再用中短線將防空燒電級(最少水位線探針)和電機刀頭相接，仿真模擬存水情況，插電。這時報警電路工作中，測 12V工作電壓一切正常，J2電磁線圈優良(獨立加電于電磁線圈兩邊，吸合一切正常)。R13(5.6k)、VT2(9013)均正常。依據操縱基本原理，CPU⑦腳應導出高電平，J2才可以吸合，但這時測⑦腳為低電頻，查CPU外界元器件均無異常。試將 5V鋼筋搭接于⑧腳，⑦腳既有 5V，J2吸合，判CPU完好無缺。本機電工程路與別的型號規格的豆漿機對比，該設備CZ2-C的探針(黑線)接電機、電加熱裝置EH機殼之公共性端，而其他設備則是電機機殼，電熱管外殼各自銜接的。由于打豆一切正常，沒有考慮到關鍵的外在要素 -- 比較嚴重返潮生銹，造成電機機殼與電熱管外殼堵塞。經將電機機殼的銹跡完全清除干躁后，常見故障清除。這時精確測量⑧腳為4．8V，⑦腳為5V，J2吸合，加溫一切正常。
狀況二：該設備一會兒工作中一切正常，一會兒出現異常并造成警報。
因該設備一樣比較嚴重返潮，且 12V耦合電容C1(330uF/16V)的一端管腳已斷掉，拆換并去濕干躁后常見故障清除。

NT66P20A/0234N在各運行狀態下的管腳工作電壓值如表所顯示。該電子器件可以用MC0137立即代用。
