家樂仕飲水機原理圖

一、電路圖講解

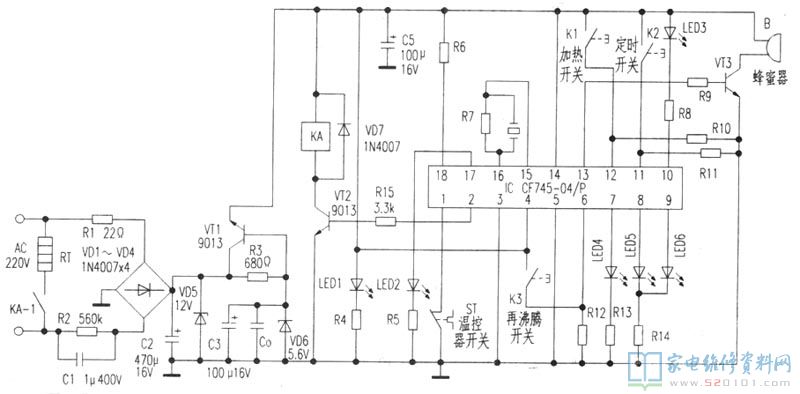

家樂仕飲水機原理圖如下圖所示，220V電壓經電阻器R1和C1降血壓過流保護，橋式整流，電容器C2過濾，穩壓二極管VD5穩壓管后產生12V的直流電壓，給控制回路配電。

控制回路一般由電子器件IC(CF745-04/P)以及外部元器件構成， 12V工作電壓經電阻器R3、電容器C3和穩壓極管VD6后再經過調節管VT1產生 5V的工作電壓，經電容器C5過濾后向IC的④腳和14腳給場效應管配電。
當飲水機放水后，按一下開重要K1，全部電源電路開始工作，IC的②腳導出高電平，經電阻器R15使三極管VT2關斷，汽車繼電器KA吸合，其常開觸點合閉，飲水機逐漸加熱。
這時，IC的①腳經溫度控制器ST接地裝置，為低電平；⑩腳也為低電平，加熱顯示燈LED閃光，表明已經加熱。在按輕觸開關或水燒開，或產生過熱狀況時，IC 13腳為高電平，三極管VT3關斷，無源蜂鳴器B傳出語音提示或警報聲。
當水加熱至97℃時，溫度控制器ST斷開，IC①腳變為高電平，促使②腳變為低電平，三極管VT2截至，汽車繼電器KA關閉電源，加熱管終止加熱，與此同時，IC⑧腳、⑩腳均為高電平，加熱燈LED3滅掉，保溫燈LED5閃光，表明整體處在隔熱保溫情況。
當飲用水前需再加熱時(再沸騰全過程)可按再沸騰電源開關K3，使IC1⑥腳變為高電平(⑥腳平常經R12接地裝置為低電平)，與此同時使IC②腳變為高電平，加熱管再度加熱，當加熱1分鐘后(時間由IC內部記時器操縱)，IC②腳全自動變為低電平，終止加熱，進行再沸騰全過程。再沸嘴過程中，顯示燈LED6閃光，再沸騰完畢后發動機熄火。

遠程服務器也有按時作用，按壓定時器開關K2，則可在2鐘頭、4小時、6鐘頭三個時間范圍內開展挑選，待做到所制定的時間段后便自動開關機，使飲水機處在待機狀態。

二、常見故障檢修
(1)、此機根據汽車繼電器的接觸點來接入加熱器加熱。非常容易使斷路器燒蝕，造成不加熱或加熱不斷等常見故障。應留意清除、維護保養汽車繼電器接觸點。
(2)、在遠程服務器電路中，R1、C1及穩壓二極管VD5非常容易毀壞，產生常見故障后造成整機沒電，指示燈沒亮。
