一、電路圖講解

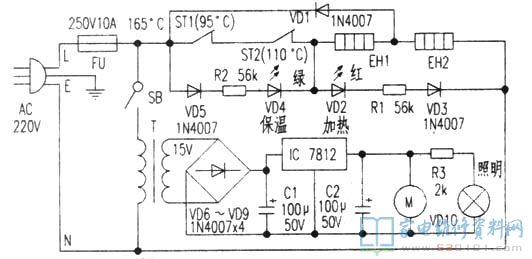

依據樂能DPL700實體制作出電路設計圖如下圖所示。電源電路由加熱、保溫電路和電泵電源電路兩部份構成。給水瓶座加水后接入電源,電壓經FU過熱保護裝置、ST1加熱溫控器、ST2防空燒維護溫控器加進EH1加熱器和EH2保溫加熱器,與此同時加熱熬水,VD2加熱顯示燈亮。因為ST1、ST2均處在常閉情況,因此VD4保溫標示燈不閃。當瓶里的水加熱燒開時,ST2溫控器全自動斷掉,斷開加熱電源電路電源,EH1不發熱,VD2全自動滅掉。這時電源則經FU、VD1二極管半波整流后,向EH2保溫加熱器配電,VD4保溫顯示燈亮,全自動轉到保溫,瓶里沸水處在控溫情況。當食用補水保濕或當然制冷,溫度慢慢降低到設置溫度時,ST1溫控器全自動接入電源把水再次燒開。
當按住電泵電源開關SB時,電源經FU非常保護裝置加到電源變電器(T)降血壓至15V,經VD6~VD9橋式整流、IC二端穩壓管、C1、C2電容濾波導出12V直流電源,M電泵得電運行,沸水從水瓶座排水口排出。VD10為出水量照明燈具顯示燈,有利于晚間應用。
本電源電路設超柔和防空燒設備,當電源電路發生過熱或短路故障故障時,FU過熱保護裝置全自動融斷,具有過熱維護功效。若瓶里沒有水插電時,ST2防空燒溫控器立刻全自動斷掉,斷開加熱電源電路電源而全自動轉到保溫情況,防止燒毀電熱水器。
二、故障檢修
例1、故障狀況:接入電源,標示燈不閃,且不加熱,電泵不出水量。
剖析維修:依據狀況剖析多見電源堵塞而致。最先查驗電源電源插頭、電源插座等均一切正常。再查驗過熱保護裝置(FU),已燒壞,拆換一只165℃、250V/10A過熱保護裝置,故障清除。
例2、故障狀況:加熱顯示燈亮,不加熱。
剖析維修:加熱顯示燈亮,表明FU、ST1、ST2均優良。用數字萬用表各自精確測量加熱電熱水器EH1和保溫電熱器EH2,發覺加熱電熱水器已短路毀壞,拆換后故障清除。
例3、故障狀況:保溫顯示燈亮,不保溫。
剖析維修:保溫顯示燈亮,表明加熱電源電路電源一切正常,不保溫多是VD1整流二極管穿透引路,用萬用表測量其正、反方向電阻器,發覺已引路,用一只1N4007硅整流二極管拆換后故障清除。
例4]故障狀況:加熱顯示燈長亮,沸水燒開不斷。
剖析維修:通常是加熱溫控器接觸點煅燒粘死、做到姿勢溫度也不可以斷掉,使電源再次接入而致。拆卸水瓶座,在不銹鋼板里膽側旁的溫控器便是加熱溫控器ST1,將它拆下來,用一只95℃/KSD3.1型溫控器拆換后故障清除。
例5、故障狀況:接入電源,按住電泵電源開關,標示燈不閃,不出水量。
剖析維修:此情況為電泵電源電路有故障。最先查驗電泵電源開關(SB)一切正常。測15V交流電流一切正常。再測IC三端穩壓管塊導出端無12V直流電壓,各自檢驗VD6~VD9、C1、C2、IC,發覺C2比較嚴重走電,拆換C2后故障清除。
