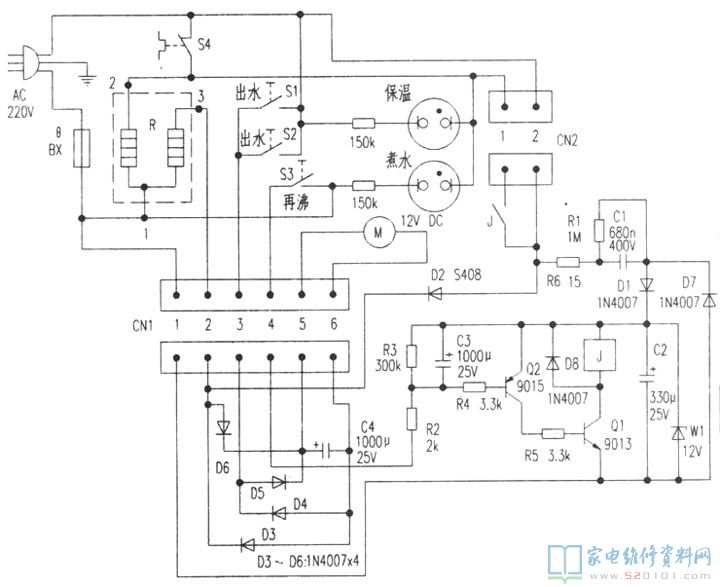

下面的圖是富雅寶PZD-668熱水壺為依據該設備實體制作的電路設計圖。文中概述其原理及一般問題的維修。220V交流電經溫控器S4、溫度保險絲。BX加至發熱器R的①、②腳，發燙身體內的主加熱器插電工作中，開水瓶處在煮水狀態，煮水指示燈亮(保溫指示燈被S4短路而不亮)。與此同時，交流電還經CN2的②腳、D2、CN1②腳加至發熱器R的①、③腳，對R中的副加熱器降血壓加溫。

一、電路分析

當開水瓶中的水燒開后，裝于瓶底位置的溫控器s4中的雙金屬接觸點斷掉，R②腳關閉電源，煮水指示燈滅掉，保溫指示燈亮(由R①、②腳給予開關電源通道)，開水瓶進到保溫狀態。這時，R中的副加熱器①、③兩邊仍然維持插電狀態，開展保溫加溫。當瓶中的溫度降至一定水平時，s4中電阻帶接觸點全自動修復接入，開水瓶又進到煮水狀態，待水開后又變?yōu)楸貭顟B(tài)，這般循環往復，使瓶中的溫度維持在設置的溫度以內。

開水瓶插電后，交流電還經CN2②腳、R6、C1降血壓，D1、D7、C2整流器過濾，W1穩壓管后獲得12V直流電壓，給Q1、Q2及12V汽車繼電器J配電。平常因為Q2 b極無偏置電流量，因此Q1、Q2均不關斷，J不吸合。當開水瓶處在保溫狀態而必須再加溫時，按住再燒開開芙S3，12V工作電壓對C3開展電池充電，與此同時，Q2因基極其低電頻而關斷，Q1隨著關斷，J吸合，其常開觸點合閉，接入主加熱器①、②端開關電源，開水瓶被強制進入煮水狀態。S3修復斷掉狀態后，因為C3兩邊已充有工作電壓，該電壓經R4、Q2的e、b極充放電，使Q2依然維持關斷狀態，J仍然吸合。大概通過1分鐘上下，C3上所充的正電荷充放電結束，Q2截至，Q1截止，J釋放出來，R①、②端開關電源被斷開，開水瓶修復保溫狀態。因為在S4斷掉后并未修復接入以前，瓶中的溫度還維持在較高狀態，因而，再加溫1分鐘上下足夠使瓶中的水再度燒開。
S1、S2為出水量電源開關，S1裝于上實際操作板上，S2裝于排水口周邊，當輕按S1或杯碰S2時，220v電壓經S1(或s2)、CN1③腳、CN1②腳、BX、R①、③端加至D3～D6構成的橋式整流電路兩邊。橋式整流后的工作電壓經C4過濾后提供12V直流馬達M，由M推動微型水泵將瓶中的開離心水泵至排水口。這兒，R的①、③副加熱器起了電動機電容的降血壓過流保護功效。

BX為溫度保險絲，當開水瓶中溫度過高時BX融斷起保障功效。

二、常見故障維修
1．插電后不加溫，但煮水指示燈亮。
該常見故障普遍為加熱器R①、②腳引路。若煮水指示燈沒亮而保溫指示燈亮，則很有可能為S4引路。如兩指示燈也不亮則查驗BX是不是融斷。
2．不出水量，按S1或S2均無反映。
普遍為S1、S2之一毀壞，與此同時故障的不常見。應主要查D3～D6是不是毀壞，12V直流馬達M是不是毀壞，副加熱器R①、③端是不是引路。
3．再燒開作用失靈。
查驗S3是不是毀壞。精確測量C2兩邊是不是有12V直流電壓，如無工作電壓，精確測量C2兩邊電阻測量，如呈短路故障狀態，查驗C2、W1是不是穿透，如無短路故障則查驗R6、C1、D1、D7。如12V工作電壓一切正常，則查驗Q1、Q2、J以及外部元器件是不是出現異常。
4．按住S3后可進到煮水狀態，但手松哥后立刻修復為保溫狀態。此常見故障多見延遲電容器C3無效。
