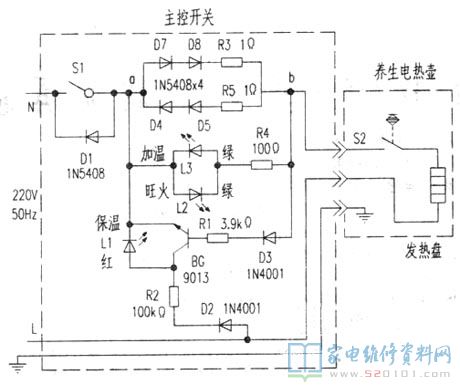

文中以杭州市產“健康養生電燒水壺”具備熬湯、煮粥、燉制菜式,又能熬中藥等作用。它配有智能溫度控制設備和獨具特色的至少劑量自動控制系統構造。即使沒有人看管也可以確保菜式或中藥材不焦、湯劑不干(熬湯時至少劑量不少于200ml,熬中藥時至少劑量在100~200ml中間)、壺體不裂。文中小編制作該壺原理圖見下面的圖所顯示。
1.灶火加熱
當壺里有充足量被熬水,并將主控芯片開關一部分的按鍵S1按住時(有自鎖機構)接入開關電源,且D1被短路故障。溝通交流電壓經D4、D5和D7、D8加至發燙盤,全工作電壓(灶火)加熱。這時,a-b端的損耗,能使L2、L3翠綠色顯示燈與此同時閃光。a-b端損耗也使三極管BG關斷,L1保溫標示燈不閃。
2.慢火升溫
將S1斷掉D1工作中于負半周期,而正半周時因為D1反偏截至,電源電路中無開關電源。因而,輸出功率是灶火的約一半,這時a-b端只在負半周期有損耗,故L2灶火顯示燈滅掉;而升溫顯示燈L3仍標示。
3.保溫
當湯劑或熬中藥減少到至少劑量(見以上)時S2溫度控制開關將全自動關閉電源終止升溫,并把湯劑保溫在70(℃上下。關閉電源時a-b端無電流,BG(9013)由原先飽和狀態關斷情況,轉化成截至情況,L1顯示燈(鮮紅色)亮。表明湯劑煎好,或警告湯劑量少。這時也處在70℃保溫情況,L1有時候亮,有時熄。
主控芯片開關的電源線插頭插進220V市電插座后,其導出電源插頭不插進壺內電源插座,接入S1后,用數字萬用表交流電流擋能測出導出端有220V工作電壓時,表明主控芯片開關基本上是好的。
此外,用歐母擋查驗壺內發燙盤冷阻應是100Ω。假如堵塞,則可能是S2接觸不良現象或發熱器毀壞。
若主控芯片開關無導出,多見為S1毀壞。或雖然有導出,但工作電壓太低則為主導控開關內存有別的常見故障。
2.只有灶火加熱或不可以灶火加熱
前面一種常見于D1反方向穿透。而不可以灶火加熱,是D4、D5或D7、D8當中有引路狀況,這時的加熱輸出功率自始至終僅有灶火時的一半。
3.保溫標示沒亮
主控芯片開關不插進壺內電源插座,將三腳電源線插頭插進220V溝通交流電源插座上,保溫綠燈應亮,若沒亮,而別的(如慢火加熱、灶火加熱及標示)一切正常,多見BG毀壞,或標示電源電路有引路常見故障,查驗并給予清除就可以。
一、電路圖講解
1.灶火加熱
當壺里有充足量被熬水,并將主控芯片開關一部分的按鍵S1按住時(有自鎖機構)接入開關電源,且D1被短路故障。溝通交流電壓經D4、D5和D7、D8加至發燙盤,全工作電壓(灶火)加熱。這時,a-b端的損耗,能使L2、L3翠綠色顯示燈與此同時閃光。a-b端損耗也使三極管BG關斷,L1保溫標示燈不閃。
2.慢火升溫
將S1斷掉D1工作中于負半周期,而正半周時因為D1反偏截至,電源電路中無開關電源。因而,輸出功率是灶火的約一半,這時a-b端只在負半周期有損耗,故L2灶火顯示燈滅掉;而升溫顯示燈L3仍標示。
3.保溫
當湯劑或熬中藥減少到至少劑量(見以上)時S2溫度控制開關將全自動關閉電源終止升溫,并把湯劑保溫在70(℃上下。關閉電源時a-b端無電流,BG(9013)由原先飽和狀態關斷情況,轉化成截至情況,L1顯示燈(鮮紅色)亮。表明湯劑煎好,或警告湯劑量少。這時也處在70℃保溫情況,L1有時候亮,有時熄。
二、常見故障檢修
1.不可以升溫主控芯片開關的電源線插頭插進220V市電插座后,其導出電源插頭不插進壺內電源插座,接入S1后,用數字萬用表交流電流擋能測出導出端有220V工作電壓時,表明主控芯片開關基本上是好的。
此外,用歐母擋查驗壺內發燙盤冷阻應是100Ω。假如堵塞,則可能是S2接觸不良現象或發熱器毀壞。
若主控芯片開關無導出,多見為S1毀壞。或雖然有導出,但工作電壓太低則為主導控開關內存有別的常見故障。
2.只有灶火加熱或不可以灶火加熱
前面一種常見于D1反方向穿透。而不可以灶火加熱,是D4、D5或D7、D8當中有引路狀況,這時的加熱輸出功率自始至終僅有灶火時的一半。
3.保溫標示沒亮
主控芯片開關不插進壺內電源插座,將三腳電源線插頭插進220V溝通交流電源插座上,保溫綠燈應亮,若沒亮,而別的(如慢火加熱、灶火加熱及標示)一切正常,多見BG毀壞,或標示電源電路有引路常見故障,查驗并給予清除就可以。
