廣東嶺南牌飲水機集消毒殺菌、燒開水作用于一體

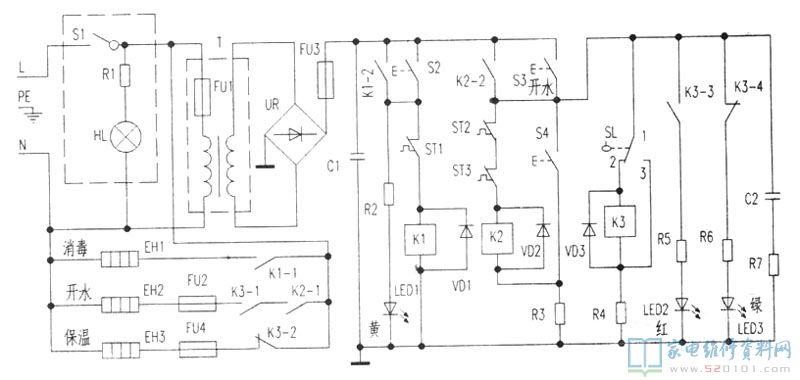

廣東嶺南牌飲水機集消毒殺菌、燒開水作用于一體，其測繪工程電源電路如下圖所示。220V電壓經電源總開關S1(帶顯示燈HL)至環形變壓器T初中級，次級線圈導出12V上下溝通交流經整流管UR整流器，電容器C1過濾后導出12V直流電壓，做為整體操縱同路開關電源。

一、電路圖講解

與此同時220V電壓根據繼電器K1、K2、K3的常開接點和K3的常閉接點加至有關的消毒殺菌、沸水、隔熱保溫的發燙元器件上，使其可控發燙，組成飲水機的主電源電路。
接通S3(沸水按鍵)，直流電12V工作電壓經S3、溫控器ST2、ST3至繼電器K2電磁線圈，繼電器K2吸合，常開接點K2-1、K2-2接通，在其中K2-2自維護保持對繼電器K2電磁線圈配電，與此同時還經軸體水位傳感器SL的常閉接點①、②為繼電器K3配電，繼電器K3電磁線圈受電，常開接點K3-1合閉，220V電壓經常開接點K2-1、K3-1和過熱斷路器FU2至沸水電加熱裝置EH2，EH2受電發燙對涼水箱里水完成加溫，與此同時K3-3接通加溫顯示燈LED2(紅)亮。加溫燒開的水噴到沸水儲槽內至一定液位儀時，軸體水位傳感器SL①、②點斷掉，①、③點接通，繼電器K3跳停，常開接點K3-1斷掉，斷開EH2開關電源，EH2終止對水加溫。與此同時常閉接點K3-2、K3-4合閉接通。在其中K3—2接通隔熱保溫電加熱器EH3對罐里水隔熱保溫，K3-4接通保溫顯示燈LED3(綠)亮。S4為終止電源開關。
按住S4電源開關繼電器K2、K3電磁線圈均被短路跳停而釋放出來，飲水機停止工作。

S2為消毒殺菌電源開關，接通S2直流電12V經溫控器ST1加至繼電器K1電磁線圈，K1受電吸合，常開接點K1-1、K1-2合閉，在其中K1-2自維護保持對繼電器K1配電，K1-1接通220V電壓至電加熱裝置EH1，EH1受電發燙對箱內物件開展高溫消毒，與此同時消毒殺菌顯示燈LED1(黃)亮。當消毒碗柜內溫度做到溫控器ST1姿勢值110℃時，溫控器ST1斷掉，斷開繼電器K1電磁線圈開關電源，繼電器K1跳停，常開接點K1-1斷丌220V電壓，電加熱裝置EH1跳停終止加溫，LED1滅，消毒殺菌工作中完畢。

二、應用
1．飲水機應由帶維護線(PE)的單相電三眼安全性電源插頭、電源插座配電，并安裝漏電斷路器。
2．常常查驗生儲水箱水位線，確保水位線不低于最少水位線線。飲水機生儲水箱沒有水禁止插電，防止沒有水空燒。
3．按時對儲水箱、沸水儲槽、進出水口等開展清理、消毒殺菌，避免污垢阻塞。
4．對物件消毒殺菌完畢后，不必立刻取下，要待柜里環境溫度降低后再打開門拿取，防止高溫燒傷。
5．查驗、清冼飲水機前一定要先斷開開關電源用擰干水的濕毛巾擦洗機殼，留意避免水霧等進到電源開關、功能鍵，導致有關家用電器接地電阻降低走電致傷。更不可以用清水清洗飲水機。

三、一部分零配件的規格型號
1．過熱斷路器FU2的規格型號為155℃／10A／250V。
2．溫控器ST2的規格為88℃／5A／250V。
3．溫控器ST3的規格型號為125℃／5A／250V。
4．溫控器ST1的規格為110℃／5A／250V。
5．電加熱器EH3可以用30W PTC電加熱器拆換。
