多用途變頻式式電子器件驅蟲器

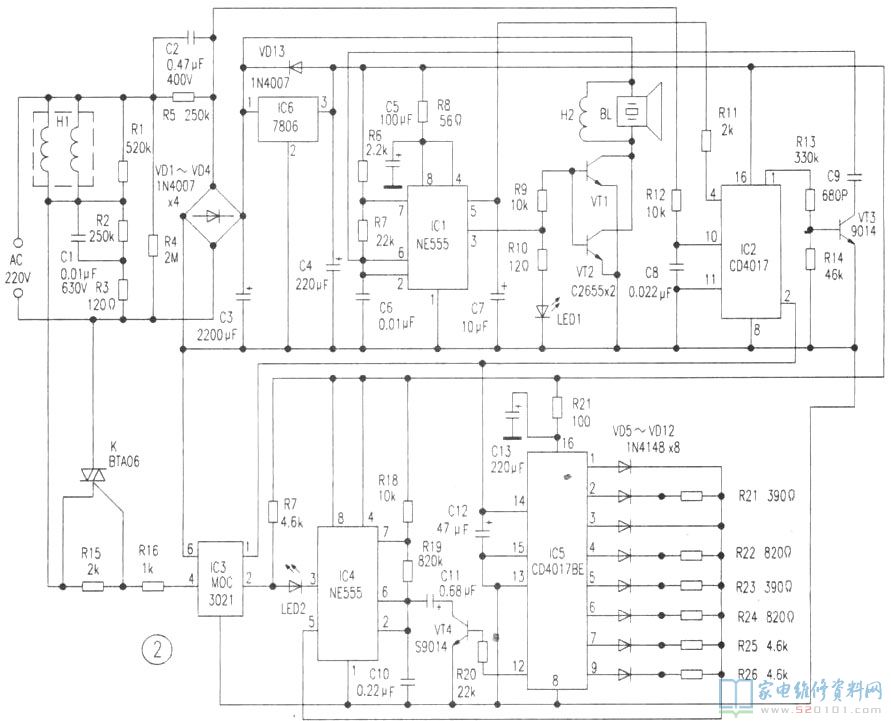

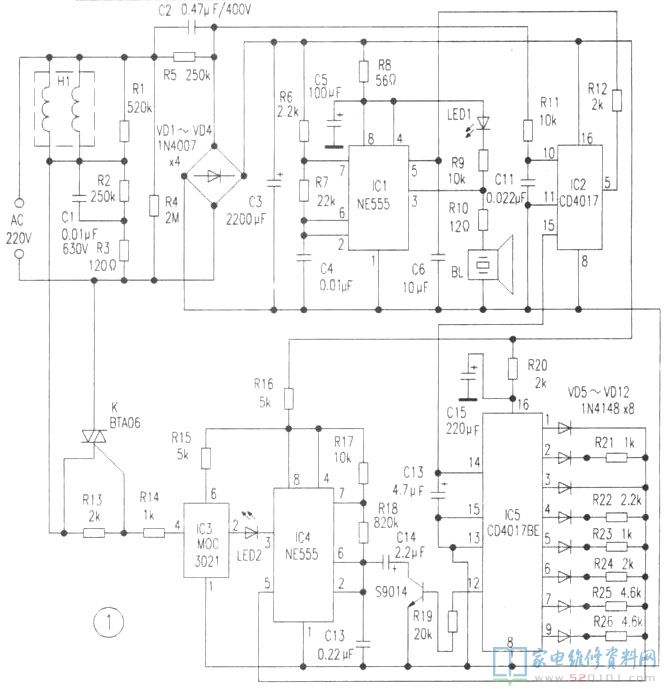

文中以深圳市圣蘭德公司產的多用途變頻式式電子器件驅蟲器為例子將詳解，該商品據悉可以驅出耗子、臭蟲等蟲害。小編在維修中發覺在其中的場效應管型號規格均已被抹除，為有利于檢修，特對電路開展了測繪工程。該驅蟲器現階段市售有二種型號規格：一種為基本型，輸出輸出功率額定值7W，見圖1；另一種為加強型，輸出輸出功率額定值15W，見圖2。

一、電路基本原理

220V交流電流經電容器降血壓、橋式整流后給予12V開關電源。整體電路由時鐘震蕩器、計數、多串聯諧振蕩和聲頻輸出電路等構成。電路工作中時，可與此同時造成無線電波、超音波和紅外線波，且三種波的次數持續更替轉變刺激性耗子、臭蟲等蟲害的聽力系統軟件和中樞神經系統，使其不適感和不悅，進而做到除蟲目地。
時鐘震蕩器和多諧振蕩器由時基集成化電路NE555和相關外部元器件構成．它可造成20kHz-64kHz的超音波數據信號。
計數由集成化電路CD4017BE和VD5～VD12及多個阻容元器件構成。它是CMOS十進制計數，具備十個編解碼輸出端輪番輸出高電平，根據外接二極管(VD5～VD12)和電阻器(R21～R26)去操縱555，造成8個離散變量的工作頻率數據信號。
在其中15W聲頻輸出電路由VT1、VT2三極管及BL工作電壓瓷器音響喇叭構成，7w的驅蟲器則立即由555的③腳輸出給BL。
LED1為紅外線發送二極管，傳出不一樣次數的紅外感應光波。LED2為φ5mm發光二極管，它可控傳出空隙亮／熄的無線電波。值得一提的是，IC3為光耦合器，其輸出可操縱雙向可控硅的開啟腳。當鍵入端紅外線發光二極管獲電傳出紅外線時，開啟雙向可控硅關斷，使H1傳出無線電波。IC3的紅外線發送一般為10mA，但這里評測要20mA才可以開啟，因而可采用MOC3021等規格的光耦合器更換。

二、常見故障維修

經常會出現的常見故障，一是無開關電源，大部分為C2被穿透，C2可采用630v 0．47uF電容器替代。二是LED2閃光但不間停，一直亮著。三是無超音波輸出，即555不工作中，換一只555就可以清除。有沒有超音波輸出，可根據AM錄音機的接受來分辨。
