MT1029型六擋觸碰調光臺燈

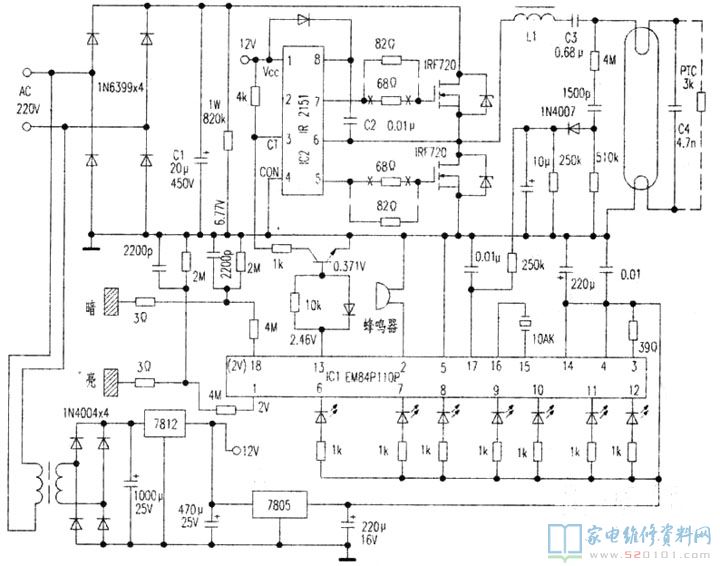

這也是一款上海市產的MT1029型六擋觸碰調光臺燈，是一種高效率環保節能產品創新。在山東地區應用客戶較多，但廣泛體現應用不上大半年燈管就變黑，沒多久臺燈不閃。開啟發覺220V溝通交流三相五線銅箔條燒壞、此處底版燒糊，測二只VDMOS IRF830場效管穿透。小編依據實體繪制電電路原理圖如下圖所示，僅供參考。

該小臺燈根據手觸碰亮(HIGH)鍵與暗(LOW)鍵，給IC1(EM84P110P)微控制器①、18腳鍵入數據信號，13腳輸出高低電頻，使三極管(S8050)輸出慢慢轉變的脈沖信號，來操縱髙壓迅速自振蕩輸出功率控制器IC2(IR2151)③腳脈沖信號，就可以更改振蕩工作頻率。振蕩器輸出數據信號經IC2⑦腳高檔(HI)和⑤腳中低端(LO)輸出，推動(IRF720)場效管T1、T2更替關斷或被止。該電源電路⑥腳與電感器L1電容器C3、C4構成的串聯諧振電源電路，在C4兩端造成高電壓加到燈管兩邊，將燈照亮。
該電源電路盡管選用英國IR企業高效率振蕩推動場效應管，運行快。但因燈絲沒經加熱，放27W燈管用不上大半年燈絲即變黑?？稍趩与娙軨4兩端并3k上下PTC正溫度系數溫度傳感器(見圖內斜線所顯示)加以改進。因為PTC在常溫狀態電阻值不大，當接入主機電源后燈絲電流量幾乎完全流過PTC和C3，因為C3容積比較大，LC串聯電路不產生串聯諧振。當PTC溫度上升，電阻值快速擴大后，PTC環路等同于引路，使L1、C3、C4串聯諧振，產生髙壓。這段時間內對燈絲加熱，合理地做到軟起動目地，增加燈管使用期限。除此之外，為了更好地降低危害燈管色度的狀況，將T1、T2的柵壓電阻器由原先68Ω增加到82Ω，與此同時給T1、T2各自改裝鋁散熱器，經那樣解決和更新改造后的多小臺燈，迄今運行一切正常。
