先峰遙控電風扇故障維修

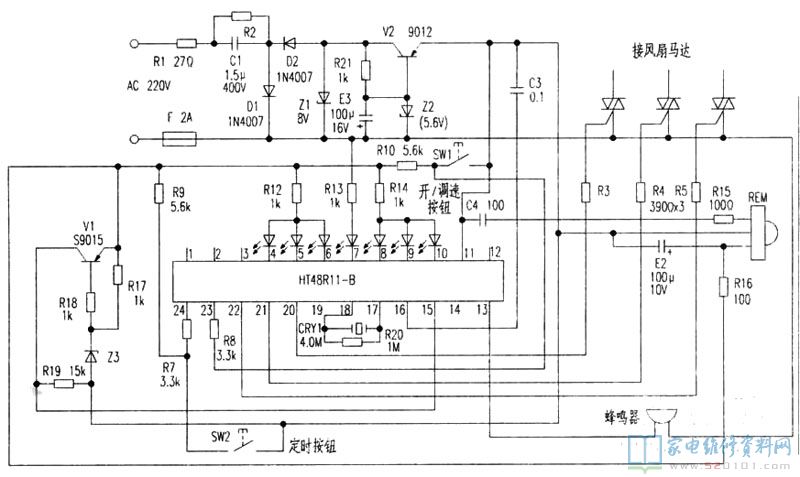

故障維修：按實體測繪工程的原理圖見下面的圖所顯示。遙控解決集成ic為HT48R11-B，選用負開關電源配電。220V溝通交流電壓經R1、R2、C1降血壓，D1、D2整流器、Z1、Z2、R21、V2、E3等構成的穩壓電源電路穩壓管后，進到遙控解決集成ic的11腳。查11腳工作電壓為-4.11V，較高(一切正常應是-5V)，查驗穩壓電源電路，發覺Z2穩壓極管正方向電阻器5k，反方向電阻器2M，猜疑反方向走電，使用5．6V穩壓極管代用后試機，故障狀況不會改變。但某一天早晨試機時，風扇突然又工作中一切正常了，這時精確測量交流電流為230V。到了下午又出現了前述故障狀況，這時精確測量交流電流為220V。因此查驗降壓電路R1、R2、C1，發覺C1容積已變成0.36uF，一切正常應是1．5uF，因為C1容積減少，對220V交流電流特性阻抗擴大，工作中電流量縮小，造成集成ic不可以正常的工作中，用1.5uF／400V的風扇啟動電容(容積稍大點)，拆換后試機，風扇工作中一切正常，故障清除。
