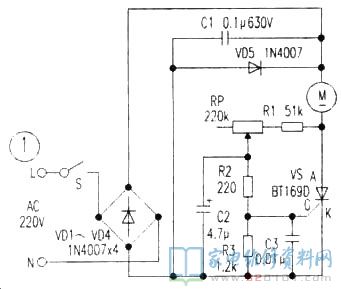

三和松石牌震動棒關鍵由4種樣子的按摩頭、軸力錘、扭簧轉動軸、串激式電機、調速旋紐、直式搖桿和電源插頭等構成。下面的圖是文中小編按照實體畫出該設備原理圖。本電源電路選用單向可控硅作直流電變壓電源電路，合閉電源總開關S，AC220V開關電源接入，經金橋VD1～VD4整流器為電機M給予脈沖直流穩壓電源使電按摩儀振動。

一、電路分析

該直流穩壓電源經電阻器R1、電位器RP向電容器C2電池充電開啟單向可控硅VS(BT169D)關斷(直流電電機換流器空隙可使晶閘管關閉)，調整RP的電阻值，可以更改VS的導通角，進而更改輸出電壓110-200V，完成M無極調速推動軸力錘旋轉而使按摩頭振動。C1是該電源電路高頻率耦合電容，VD5是電機續流二極管。

二、常見故障維修

核查是VS的A、K極穿透短路故障，M立即插電旋轉，可以用原形號單向可控硅拆換。晶閘管優劣可以用數字萬用表辨別，圖2是BT169D管腳圖，將指針萬用表置R×1擋，水筆接A極，記號筆接K極，電阻值應是∞，再把G極碰觸A極即離去，其A、K極電阻值變成22Ω，并維持，表明單向可控硅是好的，不然是壞的。
