調光臺燈的典型性電路有哪些

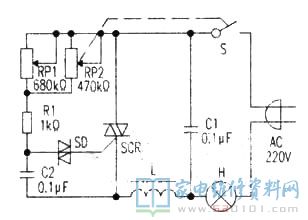

調光臺燈的典型性電路如下圖所示，主電路由電源總開關S、電燈泡H、雙向可控硅SCR、電感器L等組成；電位器RP1(調整)、RP2(帶電源開關)、電阻器R1、電容器C2和雙向二極管SD構成雙向可控硅的觸發電路。UC電池充電工作電壓做到雙向二極管正負關斷工作電壓閥值時，觸發雙向可控硅SCR雙向關斷；當鍵入電源電壓過零時，SCR全自動關閉。調節電位器電阻值可調節電池充電速度，就可以調節晶閘管的導通角，進而調整燈光的高低。此外，L和C1組成高頻率過濾電路，使高頻率觸發數據信號不至于環境污染電力網。他們的直流特性阻抗不大，不容易危害燈光的色度。

一、常見故障維修

1．變光異常
接入開關電源后燈能亮但調不上最靚。這表明主控制回路是常規的，常見故障在觸發電路，關鍵因素是RP2損壞造成接觸不良現象，阻值沒法調小；或電容器C2比較嚴重走電，應予以拆換。
燈光調不上很暗。其常見故障也出在觸發電路。關鍵因素是C2變值(縮小)、調整電阻器RP1失衡(電阻值減少)，這時，可將RP2調在電阻值較大(燈光很暗)的部位，用小螺絲刀調整RP1，調到鎢絲暗紅就可以了。
不可以變光，自始至終為最靚，其因素有：雙向可控硅SCR被穿透、雙向二極管SD短路故障、電容器C2引路或脫焊等。
不可以調亮，大多數是因為電位器RP2損壞，造成動臂未與碳脈沖阻尼器觸碰而致。這時精確測量其動臂管腳與別的兩邊的電阻器，為無窮。為了更好地緩解這類損壞，可更改應用習慣性將原先焊在電位器左右兩邊的導線互換。那樣，剛一開燈光最靚，必須弱光時，再將旋紐順時針方向轉動調暗(但不足之處是打燈電流量沖擊性比較大)。
2.電燈泡沒亮
這除開鎢絲燒壞、led燈頭與插座接觸不良現象、電源總開關損環、連線短路外，操縱電路中雙向二極管或晶閘管引路，或C2穿透等也較普遍。
