SBS-2000全自動烘手器具備便捷、環境衛生等特性，在賓館、醫院門診、地鐵站等群體聚集的公共洗手間相家中中獲得廣泛運用。文中以SBS-2000型烘手器均例，詳細介紹其工作原理及常見故障維修。

一、電路圖講解

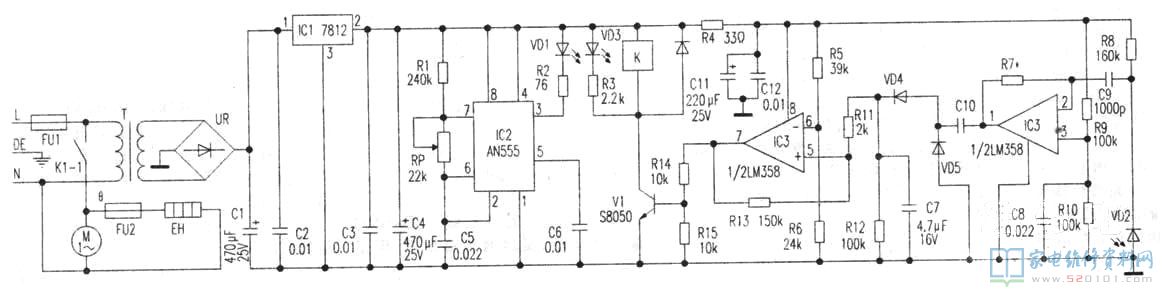

SBS-2000全自動烘手器電路設計圖如下圖所示，整機電工程略分成電路，控制回路、烘干處理電源電路三絕大多數。AC220V電壓經變電器T降血壓、整流管UR整流器、電力電容器C1過濾后又經IC1穩壓管后輸出平穩的 12V電壓，給控制回路配電。

控制回路一般由紅外光發射、接受電源電路構成。在其中紅外光發射二極管VD1、接受二極管VD2安裝在通風口的同一方向且互相防護。紅外光發射電源電路關鍵由IC2，發射二極管VD1，電容器C5、C6，電阻器R1、R2，電位器RP等構成。調整電阻器RP可調節紅外光發射電源電路的震蕩工作頻率。電源電路一切正常時，只需接入溝通交流220V電壓，發射二概管，VD1就一直向外傳出紅外光，若沒有人烘手，則無紅外光反射面給接受二極管VD2，使烘手器處在待機狀態。當手伸至通風口時，由紅外光發射二極管VD1發射出的紅外光，便根據手眨射到接受二搬臀VD2上。VD2接收到紅外光數據信號電壓經電力電容器C9藕合到IC3運放電路②腳，經其變大后從①腳輸出。IC3①腳、⑤腳間接性有由二極管VD4、VD5、電容器C7構成的倍壓整流低通濾波器。IC3①腳輸出的溝通交流電壓數據信號經電容器C10藕合至該整流器低通濾波器后，經其整流器過濾轉換為正正負極直流電電壓數據信號后，由IC3⑤腳積分電路鍵入并從IC3⑦腳輸出高電平，使三極管V1關斷，推動汽車繼電器K1姿勢。其開與關觸點K1-1接入了離心風機M和電加熱裝置EH開關電源。離心風機M轉動將電加熱裝置EH造成的發熱量由排氣口排出來，具有烘干處理濕手的功效。與此同時閃光二極管VD3亮，表明烘手器處在運行狀態。當手離去烘干器通風口后，烘手器VD2接受二極管因喪失紅外光電壓數據信號，造成IC3⑦腳輸出低電頻，三極管V1截至，汽車繼電器電磁線圈跳停，其開與關觸點K1-1斷掉，斷開主電源電路開關電源烘手器停止工作，無暖風排出來。

斷路器FU2具備過熱維護作用。且主加溫線路有常見故障(如離心風機不轉)造成烘手器內溫度上升到斷路器姿勢溫度時，溫度斷路器FU2融斷，斷開電加熱裝置EH工作中開關電源，具有太熱維護功效。

二、常見故障實例

常見故障狀況：手伸近烘手器，但烘手器不運行工作中。
常見故障維修：該常見故障應最先測IC1(7812)輸出端有沒有 12V電壓。若電壓一切正常，然后查IC2是不是起振，其③腳有沒有輸出波型。若輸出一切正常，試伸出手于通風口，查IC3①腳有沒有相對應波型，或測IC3⑤腳有沒有正電壓。如果沒有，多見紅外線發射管VD1無效，及其紅外線接受放大儀出常見故障。
若以上一切正常，再查IC3⑦腳有沒有正電壓，如果沒有，多見較為放大儀異常；如⑦腳有正電壓輸出，但汽車繼電器K1不工作中，這時查V1 c極是不是為低電頻。是，則可能是汽車繼電器毀壞；不然為V1無效。
以上維修次序，在精確測量IC1輸出電壓一切正常后，也可從最終逐步往前檢驗。
